一、行业背景与通讯痛点
当下汽车零部件智能制造产线普遍存在多品牌异构控制器混用现状，西门子控制系统普遍搭载Profinet工业通讯协议，罗克韦尔PLC、工业机器人、伺服驱动器大多采用EtherNet/IP通讯标准，两套协议报文结构、主从交互逻辑、数据映射规则完全独立，硬件之间无法直接双向传输数据。
在汽车零部件焊接生产线项目内，主控设备选用西门子S7‑1500PLC充当Profinet主站，现场多台EtherNet/IP协议的从站控制器、焊接机器人、变频驱动器受协议壁垒限制，指令下发、设备故障信号、运行工艺参数无法交互。传统解决方案为更换PLC通讯模块、更换整套现场设备、大批量硬接线传输开关量信号，改造工期漫长、原有程序需要重写、布线繁杂故障率高，严重拖慢产线自动化升级进度，因此Profinet转EtherNet/IP协议转换网关成为异构网络互联的刚需设备。
二、项目概况
本次落地项目为某车企零部件焊接车间自动化改造工程，整条焊接产线依靠西门子1500系列PLC作为Profinet主站，负责整条产线启停逻辑、工位调度、安全联锁管控；现场搭载多台EtherNet/IP协议的罗克韦尔从站PLC、焊接机械臂、伺服输送驱动器。
项目核心需求：借助捷米特JM‑PN‑EIP Profinet转EtherNet/IP协议转换网关，搭建双向数据通道，主站西门子PLC下发焊接速度、工位移动指令，EtherNet/IP从站设备回传机器人姿态、故障代码、实时转速，在不修改原有控制器程序、不停机大规模改造的前提下，打通两套工业网络的数据链路，实现设备协同联动。
三、网关选型与整体部署方案
1、设备选型
项目经过多轮参数对比，选定捷米特JM‑PN‑EIP Profinet转EtherNet/IP协议转换网关作为通讯中枢；网关一侧作为Profinet从站接入西门子1500主站网络，另一侧充当EtherNet/IP主站挂载现场全部EtherNet/IP从站设备，支持双向IO数据互传。

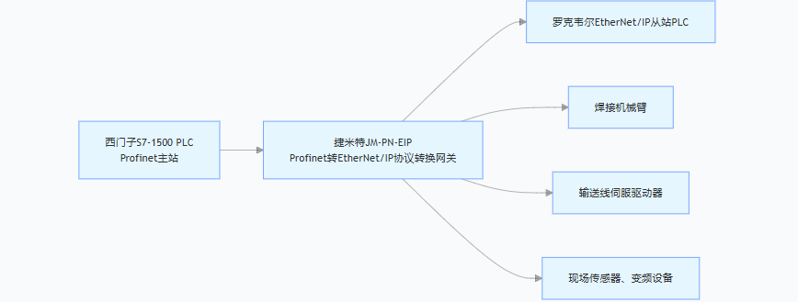

2、网络拓扑结构
3、部署步骤
将网关DIN导轨安装于电气控制柜，接通24V工业电源；
网关Profinet网口使用工业网线连接西门子1500PLC，EtherNet/IP端口接入现场设备交换机；
在博途软件导入网关GSDML文件，完成Profinet从站组态，划定输入、输出缓存区间；
使用捷米特配套配置软件，建立双向数据映射表格，配置EtherNet/IP从站IP地址；
下载参数后调试通讯，实现Profinet网络控制指令下发、EtherNet/IP设备运行数据回传。
四、网关核心功能以及产品亮点
双向协议转换，作为成熟的Profinet转EtherNet/IP协议转换网关，支持Profinet、EtherNet/IP双向报文解析、转码传输，主站PLC可读写全部EIP从站IO数据；
工业级硬件防护，金属外壳、抗电磁干扰，适配焊接车间强电磁的复杂工况，支持‑40℃~75℃宽温运行；
毫秒级低延迟通讯，支持IRT实时通道，周期最小可达1ms，满足焊接工位高精度运动控制；
零改动原有设备程序，仅增加网关硬件即可完成网络对接，大幅降低调试难度；
便捷的数据映射配置，独立配置软件，支持自定义IO字节长度、多台EtherNet/IP从站同时接入；
自带故障诊断、通讯状态指示灯，网络异常快速排查，支持环网冗余适配大型产线网络。

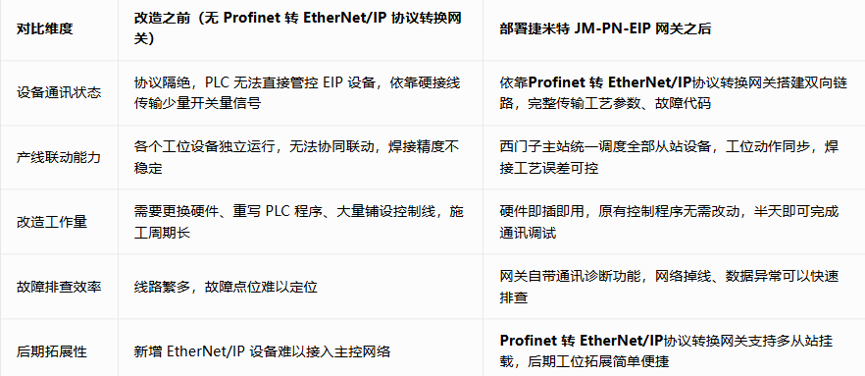

五、改造前后效果对比
六、工业协议网关行业未来发展趋势
第一，Profinet转EtherNet/IP这类协议转换网关会向着集成化方向升级，在基础协议翻译之上，增加边缘计算、数据上云、协议多合一转换功能；
第二，实时性持续升级，适配高精度伺服、高速流水线的微秒级通讯需求；
第三，网关搭载智能故障自检、网络安全防护功能，应对工业网络的网络攻击风险；
第四，适配柔性生产线，支持多协议快速切换、远程在线组态调试；
第五，网关成为异构设备的数据中转站，打通底层设备‑PLC‑上位机‑MES管理平台的数据链路，助力工厂智能化数字升级。
七、方案总结
本次汽车零部件焊接产线项目依靠捷米特JM‑PN‑EIP Profinet转EtherNet/IP协议转换网关，顺利化解Profinet与EtherNet/IP两大工业协议之间的通讯壁垒。整套方案无需更换原有自动化硬件、不用改写成熟的控制程序，低成本、高效率实现异构控制器双向数据互通。该Profinet转EtherNet/IP协议转换网关同样能够广泛应用于新能源锂电产线、化工配料车间、智能仓储输送线、机床加工车间等多类自动化场景，为多品牌异构工控设备互联互通提供成熟可靠的通讯解决方案，助力传统产线智能化升级。
