EtherNet/IP转Modbus TCP协议转换｜TX161网关解决立体仓储PLC数据孤岛难题

一、应用现场概况

本项目落地于华东大型智能制造企业成品智能立体仓储中心，为企业全自动无人化仓储核心枢纽，整体库区占地8000㎡，包含8层立体货架、12台高速堆垛机、24套多层穿梭车、全程自动化输送分拣线，设计最大出入库节拍1200托/天，实行全年365天24小时不间断无人化值守运行，承担企业成品入库、智能存储、订单出库、物料盘点、分拣配送全流程物流工序，是企业智能制造产销联动的核心中转节点。仓储全局调度系统采用罗克韦尔CompactLogix5370系列高端PLC，原生搭载EtherNet/IP高速总线，具备多设备并行调度、复杂逻辑运算、毫秒级联锁响应能力，可精准统筹整仓出入库策略、设备节拍、库存数据与安全联锁，满足高密度、高节拍立体仓储调度需求。现场库区执行设备全部配套西门子S7-1500系列PLC分站控制，依托其强大的现场设备运动控制与逻辑处理能力，负责单台堆垛机定位取放、穿梭车变频调速、输送线同步运行、物料扫码识别、库区故障检测等就地执行任务。改造前，罗克韦尔5370主站基于EtherNet/IP总线协议完成全局调度，西门子S7-1500分站默认采用Modbus TCP协议进行设备数据交互，两类异构总线协议无原生兼容互通通道，形成严重的仓储层级数据孤岛。立体仓储对设备协同性、节拍同步性、故障联动性要求极高，主分站数据脱节极易导致出入库卡顿、设备撞机、物料错配、库存数据不准等严重问题，传统分体独立控制、人工干预调度的模式，已无法满足全自动智能仓储无人化、高精度、高效率的运行标准，亟需通过专用协议转换网关打通双向数据链路，实现全局调度与现场设备的精准联动、数据同步、闭环管控。

二、网关核心功能简介

塔讯TX161-RE-EIS/OMB工业智能网关，是针对智能立体仓储高速联动、多设备协同、高节拍调度场景量身打造的专用智能网关与数据采集器，核心解决罗克韦尔工控体系与西门子工控体系异构总线协议互通壁垒。设备采用双以太网物理隔离架构，本项目全程启用双从站工作模式：EtherNet/IP侧作为标准从站接入罗克韦尔CompactLogix5370主站控制网络，Modbus TCP侧以从站模式对接西门子S7-1500分站PLC，实现EtherNet/IP与Modbus TCP双向无损高速协议转换。网关搭载工业级ARM高性能处理器，协议转换延迟稳定≤3ms，支持高节拍数据连续传输、突发报文滤波、断线缓存、网络自愈、电磁抗干扰等工业级特性，完美适配立体仓库堆垛机高频启停、穿梭车高速往返、现场变频设备密集、24小时不间断运行的严苛物流工况。设备无需修改罗克韦尔主站调度逻辑与西门子分站设备控制程序，仅通过网页端可视化配置即可完成全域数据映射与双向闭环交互，以轻量化零改造部署方式打通仓储设备层级数据链路，补齐智能仓储工业自动化协同调度、节拍联动、库存溯源、设备运维的数据短板，为立体仓储全自动无人化运行提供稳定可靠的底层硬件支撑。

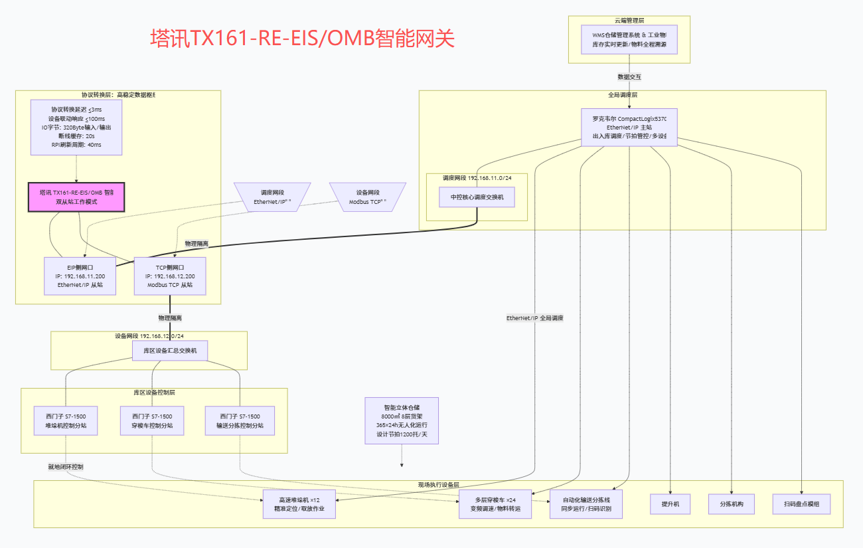

三、系统结构拓扑图

四、项目原有痛点

异构协议壁垒，仓储调度与现场设备完全脱节：罗克韦尔5370主站EtherNet/IP总线协议与西门子S7-1500分站Modbus TCP协议原生不互通，无标准数据交互接口。现场设备的堆垛机位置坐标、穿梭车运行速度、输送线状态、设备故障代码等核心运行数据无法实时上传主站，主站的出入库指令、节拍调度、路径规划、设备启停指令也无法精准下发分站，全局调度与现场执行完全割裂，多设备协同失效。

设备协同滞后，出入库节拍紊乱低效：立体仓储为多设备联动工况，原有无联动架构下，主站调度指令无法实时同步至现场设备，堆垛机、穿梭车、输送线动作衔接滞后，频繁出现设备等待、物料堆积、工位卡顿等问题，单日有效出入库产能损耗严重，整体仓储运行效率无法达到设计标准。

无全域联锁保护，设备运行存在安全隐患：西门子分站检测到的设备过载、走位超限、卡料、光电遮挡、急停触发等故障信号无法实时上传主站，主站无法触发全域设备联锁停机，单台设备故障易引发上下游设备连续运行、物料碰撞、货架干涉等安全事故，不仅造成物料损毁，还极易导致精密仓储设备损坏，运维风险与成本居高不下。

库存数据更新滞后，仓储盘点准确率低：现场物料入库、出库、移位数据无法实时同步至主站库存系统，库存数据依赖人工定时盘点修正，数据滞后、错录、漏录问题频发，系统账面库存与实际库存偏差较大，订单发货错配、物料积压、库存呆滞问题频发，仓储精细化管理无法落地。

传统软件中转稳定性差、无法适配高节拍工况：前期尝试采用工控机OPC软件实现跨品牌PLC数据中转，依赖Windows系统运行，在仓储24小时高节拍连续运行工况下，频繁出现系统卡顿、软件闪退、报文丢包、数据延迟波动等问题，每月多次出现通讯中断导致的仓储全线卡顿停机，且软件授权与年度维保成本高昂，无法满足智能仓储长期高稳定、无人化运行要求。

五、整体解决方案

针对智能立体仓储异构协议不通、设备协同失效、节拍紊乱、库存不准、联锁缺失的核心痛点，项目部署塔讯TX161-RE-EIS/OMB工业网关作为仓储主分站双向数据互通的核心枢纽，搭建高稳定、低延迟的双从站协议转换数据链路。网关EtherNet/IP侧以标准从站身份挂载至罗克韦尔5370主站总线扫描列表，主站高速读写网关IO缓冲区数据，完成全局调度数据交互；Modbus TCP侧以从站模式对接所有库区西门子S7-1500分站，实时轮询采集现场设备运行状态、故障信息、物料数据，同步转发主站下发的调度指令与联锁信号。依托网关内置高性能数据采集器功能，全自动采集堆垛机坐标、穿梭车速、输送线状态、物料扫码信息、设备电流、故障代码、出入库计数等海量点位数据，针对仓储高频启停、报文突发波动工况开启数据滤波、突发报文处理、断线缓存、网络自愈功能，彻底解决高节拍工况下的数据抖动、延迟、丢包问题。整套方案无需改动罗克韦尔全局调度逻辑与西门子现场设备控制程序，无需大规模改造仓储线路，以嵌入式轻量化部署方式打通异构总线协议通道，构建指令下发、状态回传、故障联动、库存同步、数据归档的完整仓储闭环管控体系，满足智能立体仓储高节拍、高协同、高安全、可追溯的无人化运行要求。

六、详细实施过程

本次项目严格遵循智能仓储不停机改造、无扰动调试、稳态落地的核心原则，结合立体仓储多设备联动、高节拍连续运行、无人化值守的工况特性，分步完成网络规划、网关精调、主从站组态、联动调试、稳定性优化与项目验收，全程保障仓储正常出入库作业，具体实施流程如下：

第一步：仓储网络勘测、网段隔离与硬件标准化安装

施工前期完成整仓工业网络全面勘测，精准排查IP地址冲突、网络串扰、报文拥堵、线路老化等隐患，结合仓储车间多变频、多伺服、高频启停的电磁干扰工况，全程采用工业屏蔽网线、抗干扰接线端子、防尘密封布线工艺开展硬件部署。严格划分两套物理隔离的独立静态网段，彻底分隔异构总线协议网络，杜绝现场设备高频报文干扰核心调度网络：EtherNet/IP调度网段：192.168.11.0/24，专属对接罗克韦尔5370主站PLC；Modbus TCP设备网段：192.168.12.0/24，专属对接各库区西门子S7-1500分站PLC。将塔讯TX161智能网关安装于中控主控制柜密封防尘DIN导轨区域，远离变频控制柜、高频伺服驱动器等强干扰源，保障高节拍数据传输稳定无扰动。设备采用DC24V双路冗余稳压供电，杜绝车间电压波动、瞬时压降导致的通讯瞬断、设备重启问题。网关EIP网口接入中控核心调度交换机，TCP网口独立接入库区设备汇总交换机，实现双网口完全物理隔离。硬件安装完成后逐点开展线路通断、绝缘检测、接地测试，清理施工杂物、保障库区整洁，粘贴设备标识与布线台账，筑牢仓储高可靠硬件通讯基础。

第二步：TX161网关Web端双从站精细化参数配置

通过调试电脑直连网关专属调试端口，匹配设备调试网段，登录内置Web可视化管理后台，轻量化完成双协议从站高节拍参数配置。首先配置EtherNet/IP从站参数，设置网关EIP侧静态IP为192.168.11.200，匹配罗克韦尔5370主站网段，配置输入、输出字节各320Byte，适配仓储大批量设备状态点位、调度指令点位、物料数据点位的高速传输需求，开启EIP高速报文校验、高频数据滤波、时序同步校准模式，适配仓储高节拍联动工况。随后切换至Modbus TCP配置界面，启用标准从站工作模式，固定通讯端口502，设置TCP侧静态IP为192.168.12.200，兼容多台S7-1500分站并行稳定接入。依托网关数据采集器功能，搭建库区分区精细化寄存器映射表，完成372路堆垛机位置坐标、穿梭车运行速度、输送线转速、物料编码、仓位温度、设备电流等模拟量点位，128路设备启停状态、故障报警、急停信号、联锁状态、出入库完成信号等数字量点位的精准一一映射。同时开启高节拍数据降噪、突发报文过滤、20s本地断线缓存、网络快速自愈功能，彻底解决仓储高频工况下的数据抖动、时序错位、瞬时断连丢失问题，参数配置完成后保存固化并重启网关，确保参数长期稳定生效。

第三步：罗克韦尔5370 PLC组态与调度联动子程序开发

打开罗克韦尔Studio5000编程软件，在线连接CompactLogix5370主站PLC，导入塔讯TX161专属EDS设备文件，完成网关设备注册，使主站可精准识别EtherNet/IP从站设备并建立高速总线连接。在硬件组态界面添加TX161网关，匹配预设IO字节长度，设置RPI数据刷新周期40ms，兼顾仓储调度实时性与多设备数据同步稳定性。全程保留原有成熟的出入库调度、仓位匹配、库存核算、全域安全联锁核心程序，仅新增轻量化双向联动子程序，零改动、零风险不影响仓储原有核心调度逻辑。子程序实现双向闭环管控：一是实时读取各S7-1500分站上传的现场设备运行状态、故障信息、物料出入数据，汇总后更新全局设备状态与库存台账；二是根据订单需求与设备状态，自动生成出入库调度、设备启停、节拍调节、故障停机联锁指令，下发至各库区分站，实现全局调度精准落地。程序编写完成后离线精准编译、逐行排查报错，下载至主站后在线实时监控IO缓冲区数据刷新与时序状态，确认EtherNet/IP总线通讯通畅、调度指令同步零偏差、设备状态反馈零滞后。

第四步：西门子S7-1500从站Modbus TCP通讯组态配置

逐一对各库区西门子S7-1500 PLC分站进行通讯组态，打开TIA Portal博图软件，分别修改各分站静态IP，统一归入192.168.12.0/24设备网段。启用S7-1500内置Modbus TCP服务器功能，优化DB块寄存器地址映射，关闭数据优化访问模式，保障现场设备数据精准对应网关映射点位，杜绝高节拍运行下的数据错位、偏移、丢失问题。逐一定义各分站上传与接收变量，将本地采集的堆垛机位置、穿梭车速、物料扫码信息、设备故障代码实时写入Modbus保持寄存器上传至网关；同时实时读取网关下发的主站调度指令、启停信号、联锁参数、节拍调节信号，同步更新现场设备运行状态与控制参数。所有分站均设置永久在线连接、毫秒级断线重连机制，保障多分站并行高速数据交互，实现现场设备与中控调度系统的实时精准联动。

第五步：分级联调、高节拍优化与96小时满载稳定性测试

为保障智能仓储零风险不停机改造落地，采用由点到面、先单设备后全仓的分级调试方案。第一阶段为单点通讯调试，逐台测试S7-1500分站与网关、网关与5370主站的双向数据传输，逐点核对设备状态、调度指令、故障信号的一致性，彻底排查报文错位、数据延迟、丢包问题；第二阶段为单库区联动调试，模拟单区域出入库作业，验证指令下发、设备动作、状态回传、故障联锁的闭环联动效果，校准数据同步时序；第三阶段为全仓满载联调，模拟全天满负荷出入库、多设备并行作业、突发故障触发等极端工况，针对性优化网关高频滤波、报文调度、时序同步参数，彻底消除变频设备干扰、高频报文拥堵导致的数据异常问题，保障全仓设备协同稳定。调试完成后启动96小时不间断满载老化测试，全程记录协议转换延迟、数据包丢包率、设备联动响应时间，最终实测系统通讯延迟稳定≤3ms，整体丢包率低于0.001%，设备联动响应≤100ms，完全满足智能立体仓储高节拍、高协同、高稳定的运行标准。

第六步：仓储数据溯源落地、人员培训与项目整体验收

通讯链路稳定运行后，将全仓设备运行数据、出入库物料数据、库存台账数据、设备故障运维数据同步上传企业WMS仓储管理系统与工业物联网云端平台，实现物料出入库全程溯源、库存实时更新、设备故障预警、仓储能耗统计，完成现场设备层、中控调度层、仓储管理层、云端监管层四级数据贯通。项目收尾阶段，完整整理仓储施工台账、点位映射表、组态参数、稳定性测试报告、设备运维手册，对仓储运维人员、调度管理人员开展专项培训，规范网关日常巡检、参数查看、故障排查、系统运维流程。经过空载、常规负荷、满负荷、多设备并行极限工况试运行验收，系统联动精度、通讯稳定性、数据准确性、安全联锁各项指标全部达标，正式完成智能立体仓储工业自动化数字化升级，实现异构协议互通、全仓设备协同、库存实时同步、故障全域联锁、数据全程溯源的全方位落地。

七、项目实施前后效果量化对比

八、落地应用实际效果

项目上线稳定运行10个月以来，塔讯TX161工业网关在智能立体仓储24小时高节拍、多设备高频联动、强电磁干扰的复杂工况下零通讯中断、零数据异常、零系统卡顿，依托高稳定协议转换与高速数据采集器性能，彻底打通罗克韦尔5370 EIP与西门子S7-1500 Modbus TCP异构总线协议数据通道，彻底解决智能仓储长期存在的主分站数据割裂、设备协同失效、节拍紊乱、库存不准、联锁缺失的核心痛点。全仓堆垛机、穿梭车、输送分拣设备实现毫秒级精准联动，出入库节拍衔接顺畅，彻底消除设备等待、物料堆积、工位卡顿问题，仓储实际出入库产能完全达到设计标准，作业效率大幅提升。设备故障可瞬时上传中控系统并触发全域联锁保护，有效规避设备碰撞、物料损毁、机组空转等安全隐患，仓储无人化运行安全性、稳定性显著升级。库存数据实现作业同步实时更新，彻底取消人工盘点修正环节，库存准确率达到100%，从根源杜绝订单错配、物料呆滞、库存偏差问题，仓储精细化、智能化管理完全落地。全流程物料作业数据、设备运行数据、故障运维数据连续归档，实现物料全程可追溯、设备可预警、产能可统计，完美适配智能仓储无人化、数字化、合规化运行要求。相较于传统OPC软件中转方案，硬件式智能网关无系统依赖、无卡顿闪退、无高频丢包，抗干扰能力强、长期免维护，大幅降低仓储工业自动化系统运维压力与成本，为智能立体仓储无人化升级提供坚实硬件支撑。

九、案例总结

智能立体仓储作为智能制造物流枢纽，普遍存在罗克韦尔高端主站PLC搭配西门子高端分站PLC的跨品牌混合控制架构，两类设备总线协议异构导致的数据孤岛、设备协同失效，是仓储无人化、高节拍运行升级的核心瓶颈。塔讯TX161-RE-EIS/OMB智能网关以双从站硬件级协议转换模式，无需改动原有成熟的仓储调度逻辑与设备控制程序，轻量化、零风险实现罗克韦尔与西门子跨品牌PLC的高速双向数据互通。设备凭借低延迟、高稳定、抗干扰、断线缓存、长期免维护的优异性能，完美适配智能仓储高节拍、不间断、无人化的严苛工况，有效补齐智能物流工业自动化设备协同、数据同步、闭环管控、全程溯源的技术短板。项目落地后显著提升仓储作业效率、设备协同精度、库存管理水平与无人化运行安全性，大幅降低运维成本与物料损耗，全面满足智能仓储数字化、精细化、无人化管控要求，在立体仓库、智能分拣线、冷链仓储、物流输送流水线等智慧物流场景具备极高的行业复制推广价值。
