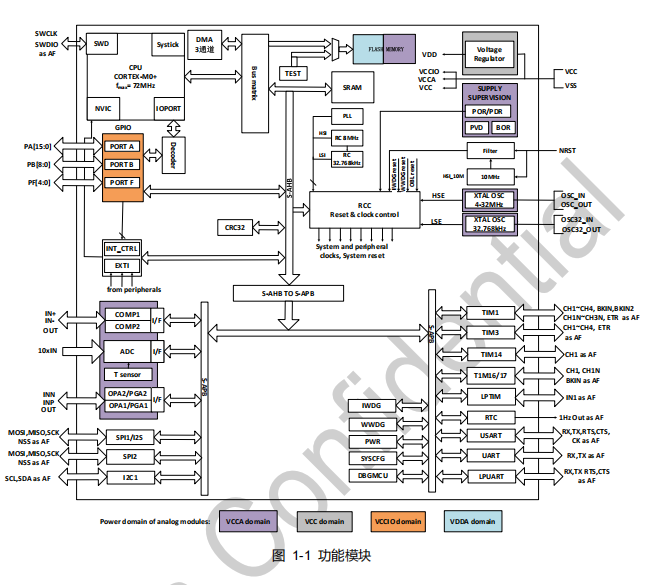

PY32F032系列是普冉推出的32位M0+微控制器，面向需要在有限成本内同时处理模拟采集、低功耗通信和定时控制的应用场景。芯片工作电压覆盖1.7~5.5V，最高主频72MHz，集成64KB Flash和8KB SRAM，支持Sleep、Stop、Low-power run、Low-power sleep四种低功耗模式。从产品定位来看，它并非单纯追求主频或Flash容量的通用型MCU，而是在模拟外设、通信接口和低功耗能力之间做了针对性配置——双路12位3Msps ADC、双路运算放大器/可编程增益放大器（OPA/PGA）、双路比较器、2路SPI（其中一路支持I2S）、LPUART、RTC、3通道DMA等模块全部集成在LQFP32到QFN20共5种封装内。这种资源组合使PY32F032在手持设备、工业传感节点、电池供电仪器等场景中，能够在不显著增加外围器件数量的前提下完成信号调理、数据采集和间歇通信的完整链路。

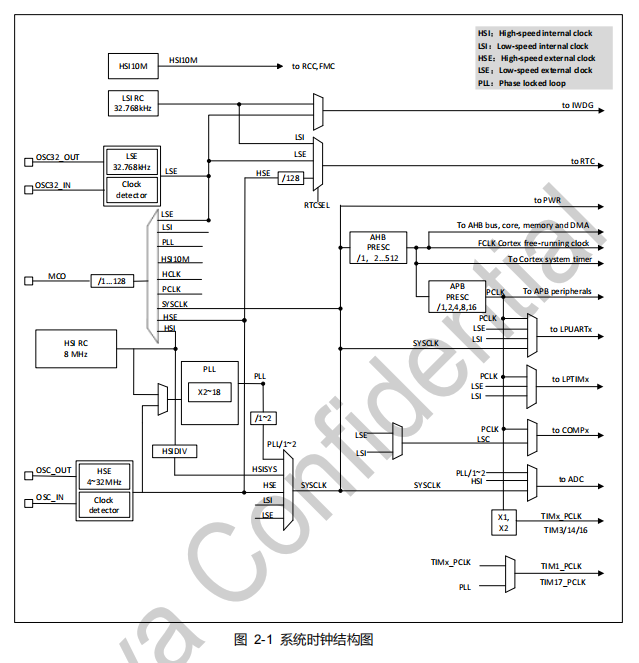

从硬参数层面，PY32F032的核心指标在同价位M0+产品中具备明确的竞争力。Cortex-M0+内核配合PLL倍频，系统时钟最高72MHz；ADC支持12/10/8/6位分辨率可调，最高采样率3Msps，参考电压可选片内1.024V/1.5V/2.048V或Vcc，最多10个外部通道和5个内部通道（含温度传感器、VREFINT、Vcc/3及两路OPA输出），并支持注入模式。模拟信号链方面，两路OPA可独立配置为通用运放或PGA模式，输入范围0~Vcc，输出范围0.2V~Vcc-0.2V，可直接放大mV级传感器信号后送入ADC；两路比较器支持轨到轨输入、可编程迟滞、数字滤波和窗口比较功能，输出可直连定时器刹车或EXTI唤醒，实现硬件级过流保护。定时器资源包含1个16位高级定时器TIM1（支持144MHz计数、4通道带死区互补输出）、4个通用定时器、1个低功耗定时器LPTIM，以及独立/窗口看门狗各1个。通信接口覆盖2×SPI（其中SPI1支持I2S，主模式最高36MHz）、1×I2C（支持1MHz快速增强模式）、1×USART（支持自动波特率检测、最高4.5Mbit/s）、1×UART和1×LPUART（支持Stop模式唤醒）。GPIO最多30个，全部支持5V容忍和5V灌电流50mA，其中4个COM_L引脚可配置为80mA灌电流，可直接驱动共阴极LED数码管。
这些硬件资源直接对应了便携仪器和工业节点开发中的几个常见痛点。首先是模拟信号调理链路长的问题：传统方案需要外挂仪表放大器、基准电压源和比较器，PCB面积和三颗以上外围器件的BOM成本随之增加；PY32F032片内OPA/PGA可在软件配置下完成1~16倍增益放大，双比较器提供可编程阈值和硬件消隐，四档内部基准省去外置参考源，使得单芯片即可完成从传感器信号放大、阈值比较到ADC采样的闭环处理。其次是低功耗与通信实时性的矛盾：Stop模式下典型电流约3μA（DLPR_VSEL=2'b10，外设全关），同时LPUART和LPTIM可在不唤醒CPU的情况下维持串口接收和定时计数，IWDG也可作为Stop模式的唤醒源，适合钮扣电池供电的间歇采集节点。第三是定时器资源不足导致的控制灵活性受限：TIM1支持144MHz计数和互补PWM输出，配合比较器逐周期限流，可覆盖小型电机驱动和有刷/无刷半桥控制需求，无需外置栅极驱动芯片配合复杂的保护逻辑。
在具体场景落地方面，PY32F032的资源配比适配多类应用。便携检测设备可利用OPA PGA放大电化学或电桥传感器输出，3Msps ADC配合内部基准完成高精度采样，LPTIM控制采样间隔，Stop模式降低待机功耗，LPUART在需要时唤醒上传数据。小型电机控制场景中，TIM1互补PWM驱动MOS半桥，比较器硬件关断实现过流保护，OPA放大检流电阻压差，整个控制闭环无需外挂运放和驱动IC。电池供电的工业传感器节点可通过片内PVD监控Vcc跌落，RTC维持日历计时，I2C 1MHz快速增强模式连接数字传感器，SPI/I2S扩展音频或显示外设。此外，4个大电流GPIO可直接驱动LED数码管，省去外部驱动芯片，适合需要本地显示的手持仪表或家电控制面板。这些场景的共同特征是：需要在小封装、宽电压、低功耗的约束下，同时完成模拟采集、定时控制和通信交互，而PY32F032的集成度恰好匹配这类需求。
至为芯作为普冉授权代理商，为PY32F032客户提供LQFP32、QFN32、QFN24、SSOP24、QFN20全封装的样品和批量供货支持。技术配套方面，可提供Keil工程模板覆盖OPA PGA配置、ADC多通道扫描与注入模式、比较器刹车TIM1、LPUART Stop唤醒、I2S音频收发等典型用法，以及Option byte配置说明（BOR阈值选择、Flash写保护分区、SWD引脚映射）。针对量产阶段常见的问题——如OPA失调校准流程、ADC输入阻抗匹配、比较器迟滞与数字滤波参数整定、未使用引脚的模拟模式配置、LSE/LSI时钟精度选型等，技术团队可协助排查定位。在国产M0+产品参数趋同的阶段，芯片本身的硬件集成度决定了方案的天花板，而定型后的工程支持则影响项目从评估到量产的时间节奏——这也是至为芯在PY32F032推广中持续投入的方向。
