在复杂电子系统的研发中，电气线路互联系统（EWIS）的设计复杂度正在快速攀升。尤其是在航空航天、高端装备等领域，一台设备的线束连接点动辄数万，涉及的信号类型从直流供电到高速差分，从低频模拟到射频微波，信号隔离要求、电磁兼容约束、物理布线限制交织在一起，形成了极高的设计门槛。
传统的碎片化工具链正在成为制约设计效率和质量的核心瓶颈。本文从工程实践的角度，解析一体化EWIS设计平台的技术架构与实现路径。
一、传统EWIS设计流程的技术瓶颈分析
1.1 工具链碎片化导致的三大问题
当前多数企业的EWIS设计分布在多套独立工具中完成：电气原理设计一套、三维布线一套、制造工程图又是一套。这种模式下存在三个根本性的技术问题：
数据一致性问题。 各工具独立维护各自的数据库，数据格式、对象模型、属性定义各不相同。跨工具的数据传递依赖人工转换和导入导出，每一次传递都可能引入错误。工程变更时，下游数据的同步质量完全依赖工程师的经验和细心程度。
设计追溯性缺失。 原理图中的一个信号定义，最终对应到三维模型中的哪段线缆、制造图中的哪个接点，这种追溯关系靠人工维护。变更发生时，影响范围分析耗时且容易遗漏，是工程变更管理中的主要风险点。
并行协同困难。 电气设计、结构设计、工艺设计之间串行等待多、并行协同少。上游数据没冻结，下游就不敢开工；上游一变，下游大量工作作废。这种模式下，设计周期被拉长，团队间的协作摩擦成本很高。
1.2 设计-制造断层的隐性成本
除了设计内部的断裂，设计与制造之间的断层同样是效率损耗的重灾区。
三维线束设计完成后，制造端通常需要重新建立展平模型、重新标注工艺信息、重新绘制工程图。这不仅是重复劳动的问题——更关键的是，设计数据和制造数据之间没有自动关联，设计变更传递到制造端的路径长、滞后大、出错率高。
有数据表明，设计阶段修复一个电气问题的成本仅为制造阶段的十分之一。大量本可以在设计早期发现和解决的问题，因为工具链的限制而拖延到了后期，造成了不必要的成本浪费。
二、一体化EWIS设计的核心技术架构
一体化EWIS设计平台的技术核心可以概括为：单一数据源驱动的三层映射模型。

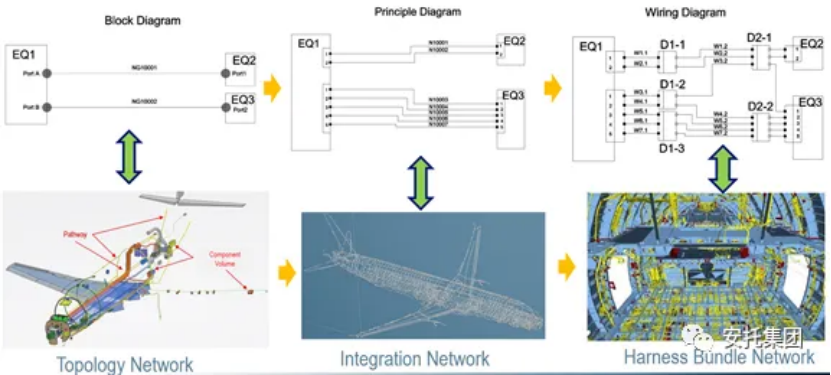

2.1 "三张图 × 三张网"的映射模型
EWIS设计的技术本质，是三个层次的图纸与三个层次的布线网络之间的映射与演进：
设计阶段 图纸层次 网络层次 核心产出
功能定义 原理框图 占位拓扑网络 功能线束定义
逻辑设计 原理图 综合设计网络 信号布线方案
物理实现 线路图 安装线束网络 制造级线束定义
三个阶段逐层细化、逐级收敛。传统模式下，这六个要素分散在不同软件中，映射关系靠工程师人工维护。而一体化平台将它们统一到同一个数据模型中，由系统自动维护映射关系和数据一致性。
2.2 三轮迭代的技术实现路径

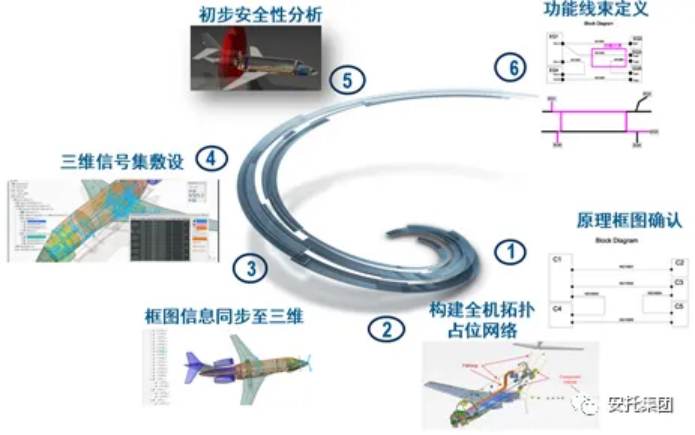

第一轮：功能线束设计
在子系统尚未完全定型的早期阶段，通过原理框图定义系统级部件（Component）之间的信息流，结合部件的初步三维布置与拓扑占位网络，进行信号集的虚拟布置。
这一阶段的技术价值在于早期设计空间探索与安全性分析。不需要等待详细设计完成，就可以在整体布局层面评估部件布置和拓扑通道的合理性，提前识别潜在的冲突和瓶颈，输出"功能线束"定义来指导后续详细设计。
很多在物理样机集成阶段才会暴露的系统性问题（如通道拥塞、关键路径过长、信号隔离不满足等），在这一阶段就能被发现和解决，极大降低了后期返工的风险。

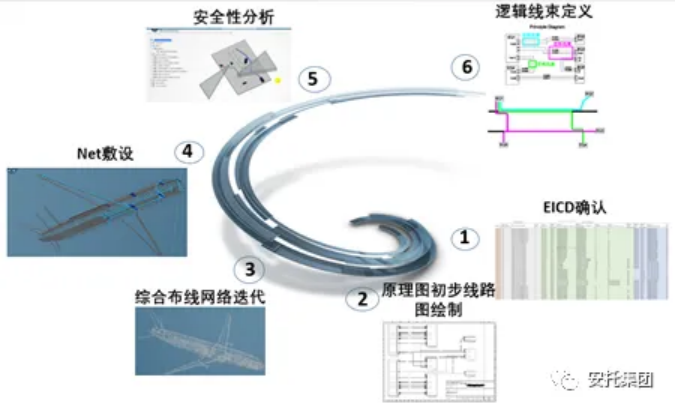

第二轮：逻辑线束设计
原理框图细化为详细原理图，占位拓扑网络细化为综合设计网络。这一轮完成全部信号的综合布置。
技术要点在于：以上一轮定义的功能线束为骨架，结合各类信号的电气特性和隔离规范（如高压与低压分离、强干扰与敏感信号隔离、高速信号路径约束等），通过自动布线和人工调整相结合的方式，将所有电信号合理合规地布置到细化后的布线网络中。
这一阶段系统会自动检查设计规则（Design Rule Check），确保信号分配满足电气约束和物理约束。

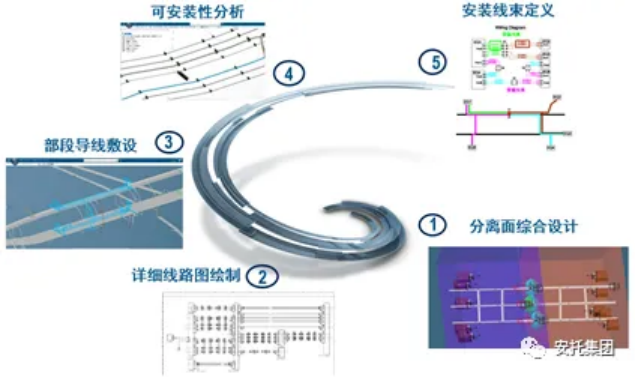

第三轮：安装线束设计
最后一轮完成从逻辑设计到物理实现的落地，生成可用于制造的完整线束定义，包括：
线束的三维路径和分支结构
接点位置和连接关系
线缆选型和长度信息
辅料和固定方式
线束的可制造性验证
三轮迭代之间，数据在同一平台内自动流转，前后轮设计保持完整的关联追溯。当上游设计发生变更时，系统可以自动识别受影响的下游对象，变更影响范围清晰可控。
三、设计-制造一体化的关键技术
设计到制造的数字连续性，是一体化方案区别于传统工具链的重要标志。其技术实现包含以下几个核心能力：
3.1 三维-展平-工程图的双向关联
3D设计模型、展平线束布局和制造工程图三者之间保持完整的双向关联。任何一端的修改都会自动同步到另外两端，确保设计数据和制造数据始终一致。
这种双向关联的技术意义在于：
设计变更即时反映到制造输出，无需人工同步
制造端的工艺调整可以反向更新设计模型，确保设计数据的完整性
减少了重复建模和重复标注带来的错误
3.2 自动工程图生成
基于三维线束模型自动生成制造工程图，包括：
线束展平图的自动生成和标注
接点表、线缆表的自动导出
尺寸标注和公差信息的自动标注
工程图格式的标准化输出
自动生成不仅提高了出图效率，更重要的是保证了工程图与三维模型的一致性，避免了"模型改了图没改"这类常见问题。
3.3 复杂线束展平与工艺分析
对于复杂线束，展平设计本身就是一项技术挑战。一体化平台提供的相关能力包括：
复杂分支结构的自动展平
展平分支的扭转分析
线束长度和余量的精确计算
可制造性检查
这些功能直接服务于制造工艺工程师，将他们从大量的手动调整和经验估算中解放出来。
四、应用场景与实践效果
4.1 航空EWIS设计的典型应用
航空领域是EWIS设计复杂度最高、对一体化方案需求最迫切的行业。一架民机的线束网络包含数万个连接节点，横跨电气、结构、电磁等多个学科，设计变量和工程约束条件极其庞大。
在国内多个重点航空项目的实践中，一体化EWIS设计方案已经验证了显著的效果：
流程打通：电气设计全环节打通，通过自动同步和知识工程大幅减少了重复定义工作
并行设计：2D/3D数据的完整统一，使得多团队高度并行设计成为可能
早期验证：依托早期验证和集成式仿真，问题发现阶段大幅前移
数字连续：全链路数字连续性保障了设计数据的一致性和可追溯性
4.2 其他适用领域
除了航空航天，以下领域的EWIS设计同样可以从一体化方案中获益：
新能源汽车：高压线束、低压线束、充电系统的一体化设计
船舶与海洋工程：全船电气系统的综合布线与管理
轨道交通：列车电气系统的设计与维护
高端装备：复杂机电一体化设备的电气设计
五、总结与展望
随着系统复杂度的持续提升，EWIS设计正在从"配套环节"走向"核心竞争力"。工具链的一体化不是锦上添花，而是应对复杂度挑战的必然选择。
从技术趋势来看，未来的EWIS设计平台还将向几个方向演进：一是与多物理场仿真的深度融合，在设计阶段就能完成更全面的性能验证；二是基于AI的设计辅助，利用历史数据和知识工程提升设计自动化水平；三是与产品生命周期管理（PLM）的更深层打通，实现从需求到维护的全生命周期数字连续。
对于正在进行数字化转型的企业来说，EWIS设计的一体化或许是一个很好的切入点——它的痛点明确、价值可量化、实施路径也相对清晰。
