2026年8月3日，TÜV南德宣布为华为SUN2000-506KTL系列颁发基于VDE FNN V2.1:2026测试方法的构网型能力认证证书。
VDE FNN V2.1今年1月发布，是目前构网型能力进入标准化验证和认证阶段的重要技术文件之一，进一步把构网型设备的技术要求、验证方法和认证路径明确下来。
以前构网型技术喊了好多年，大家都知道重要，但怎么测、测什么、什么算过，并没有一套足够统一的工程化验证方法。
现在开始不一样了。
构网型逆变器正在从“能不能做”，进入“做得好不好、怎么证明”的阶段。
而这件事，对电流检测其实影响不小。
构网型一上台架，电流反馈的重要性就出来了
TÜV南德此次认证覆盖五个方面：电压源行为特性、高低压穿越鲁棒性、惯量支撑与一次调频、阻尼特性以及功能优先级。
最终可以归纳成三个比较直观的测试维度：电压源特性与阻抗线性度、惯量支撑与一次调频精度，以及极端电网扰动下的自然响应。
三个项目考核的是整机能力，但电压、电流采样和控制闭环都会参与其中。

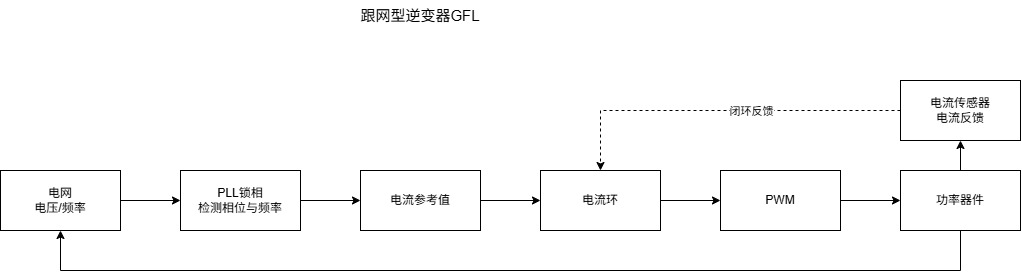

跟网型逆变器的逻辑相对简单一些。
锁相环盯着电网的电压、频率和相位，控制器算出需要输出多少电流，电流环负责快速跟踪。

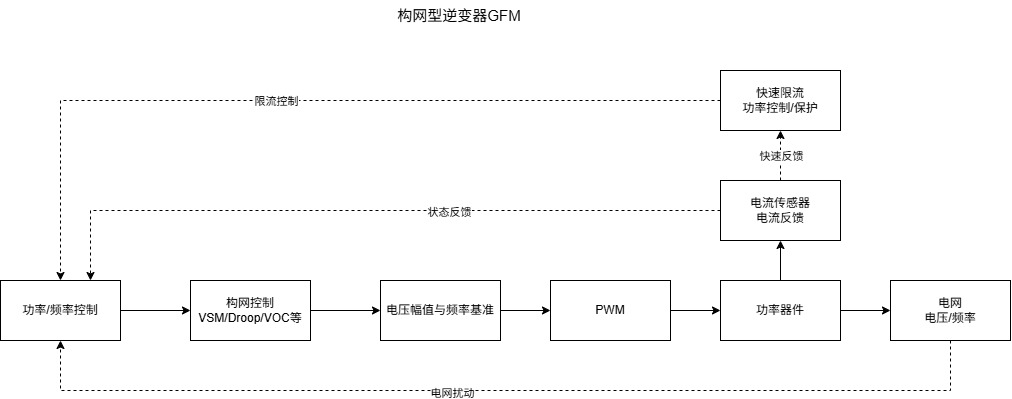

构网型则是另一套逻辑。
它需要主动建立电压和频率，对外表现成电压源特性。VSG、Droop、VOC等控制方案虽然不同，但在多数工程实现中，电流反馈依然要参与限流、功率调节和故障控制。
电网一旦发生扰动，逆变器需要快速重新分配有功、无功。
这时候如果电流反馈本身就有问题——增益偏了、相位歪了、延迟大了——控制算法再聪明，也只能建立在一个不够准确的“情报源”上。
弱电网下，电流误差更容易被放大
先看阻抗线性度。
测试会把逆变器放到低短路比弱电网环境中，通过真实阻抗模拟电网强度变化，再观察并离网切换、多机并联等工况下的表现。
弱电网条件下，电网等效阻抗变大。
同样幅度的电流变化，会带来更加明显的并网点电压扰动。
这时候，电流反馈里的增益误差、非线性和动态失真，就更容易通过控制环节传递到系统侧。
尤其是多机并联时，不同设备之间的反馈误差和动态响应差异，还可能进一步影响功率分配和系统稳定性。
所以构网型电流检测关注的，不再只是“额定点精度是多少”。
轻载、额定、动态变化过程中，测量链路能不能保持足够一致，同样重要。
调频考验的是动态响应
惯量支撑和一次调频又是另一回事。
电网频率发生变化时，构网型逆变器需要根据频率偏差调整有功出力。
在涉及电流测量参与功率计算或状态反馈的控制结构中，幅值误差、相位误差和动态延迟都会进入控制误差链。
精度不够、温漂偏大、延迟过高，都可能增加整机控制误差。
这跟效率考核是两码事。
效率关心的是转换损耗；这里关心的是控制器要求设备做什么，设备能不能及时、准确地做出来。
所以构网型时代，电流传感器不能只看稳态精度。
真正考验传感器的，是电网突然“变脸”
电压剧烈波动、相角跳变，是构网控制比较难处理的工况。
这种情况下，逆变器需要快速调整有功、无功输出，并按照既定的限流和电压源控制策略保持稳定运行。
传感器不但要快，还要在电流快速变化时保持信号不失真。
延迟大了，限流可能跟不上；
失真明显，控制器看到的电流就可能和真实电流不一样。
当然，构网型并不是任何故障情况下都必须保持并网，而是在规定的电压扰动和故障穿越范围内继续提供相应的电网支撑能力。
这也意味着，关键动态阶段的电流反馈不能出现明显的测量盲区。
中小功率构网设备，怎么选电流传感器？
华为这次认证的506KTL属于500kW级大功率逆变器，交流侧电流已经远超中小型霍尔传感器的直接测量范围。
所以，这里不是要把500kW级设备的传感器规格直接套到工商业组串式逆变器上。
工商业屋顶、园区微电网等中小功率场景，电流检测依然要在精度、带宽、响应速度、功耗和成本之间做平衡。

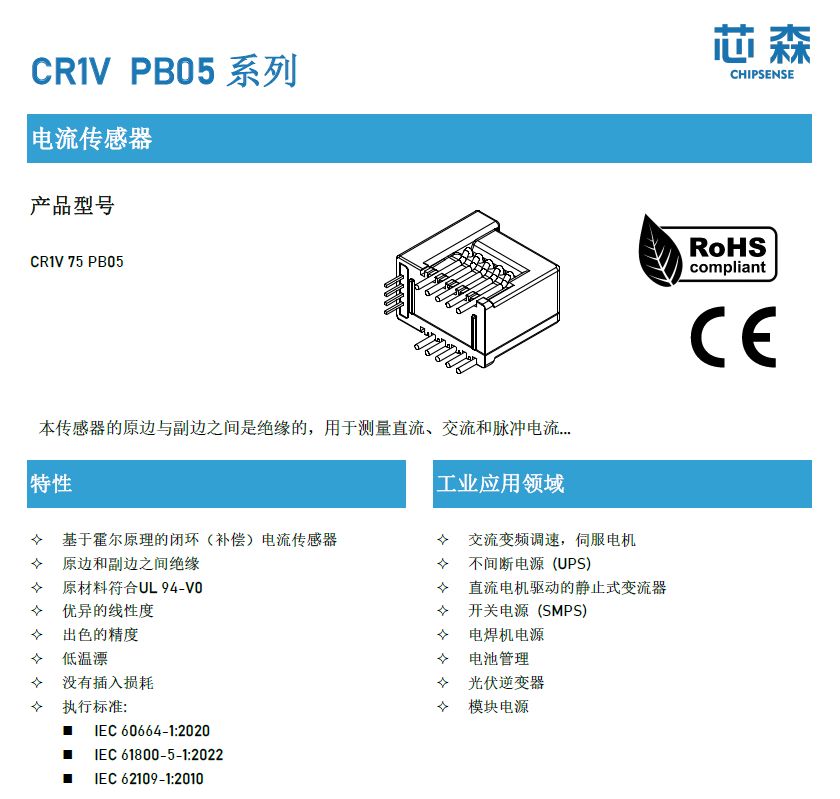

以芯森CR1V系列为例，其中有一款CR1V 75 PB05额定电流75A，最大测量范围±180A，精度±1%，线性误差±0.1% of IPN，带宽200kHz，响应时间约1μs。
闭环补偿结构可以降低磁芯非线性、磁滞等因素对测量结果的影响。
而200kHz带宽和约1μs响应时间，能够给快速电流变化留出一定的传感器动态余量。
但这里也要说清楚：
传感器快，不代表整个控制系统就一定快。
最终能不能在毫秒级完成限流和功率调配，还要看电流环带宽、ADC采样率、PWM更新频率、数字延迟和控制算法。
传感器带宽不够，会成为瓶颈；带宽够了，也只是把传感器这一环做好了。
温漂也不能忽略
CR1V 75 PB05的增益温漂为±40ppm/K，输出零点温漂为±4ppm/K，参考电压温漂为±50ppm/K。
构网型逆变器在调频、功率支撑过程中，可能长时间运行在非额定工况，设备内部温度也会随负载和环境变化。
传感器温漂进入功率测量和控制回路后，就会占用整机的误差预算。
所以实际设计不能只看传感器一个参数。
ADC、前端调理、PCB、基准源、算法，每个环节都有自己的误差。
构网能力向中小功率下沉，电流检测也会跟着变化
VDE FNN V2.1关注的是包括大功率集中式和组串式逆变器在内的构网型设备。
但构网能力不会只停留在大型电站。
工商业屋顶、园区微电网、源网荷储等场景，都在增加新能源、储能和本地负荷之间的协调控制需求。
河北近期启动村镇微能网试点，其中面向乡镇产业园区、大型农业基地、特色文旅村镇等工商业负荷集中区的综合微能网，要求新能源年自发自用电量占总可用发电量比例不低于60%。
当分布式新能源、储能和微电网越来越紧密地结合，中小功率逆变器承担的功能也会越来越多。
过去可能只是把电能送出去。
以后还要参与电压支撑、频率响应、功率调节甚至故障期间的系统控制。
这也是构网能力从大电站向中小功率设备延伸的大背景。
最后
传感器不替代控制算法。
VSG参数整定、虚拟阻抗、故障穿越、多机协调，这些都是控制层的问题。
传感器的本分，就是在控制器需要电流信息的时候，把数测得够准、够快、够线性。
构网型技术起来之后，逆变器评价体系正在从传统的效率、电能质量、并网稳定性，进一步扩展到电压源行为、惯量响应、故障支撑、限流和弱电网稳定性。
电流检测也一样。
以后选传感器，不能只问一句“精度多少”。
动态线性度、带宽、响应延迟、温漂，以及它能不能真正跟上控制系统，都会成为选型时需要考虑的问题。
这可能才是构网型时代，电流检测正在发生的真正变化。
