前两天和一个做光伏逆变器的朋友聊天，他说了一件挺典型的事。
他们新一版机器把功率器件从 IGBT 换成了 SiC，效率上去了，功率密度也上去了，磁性器件体积还能继续往下压。
但奇怪的是，电流采样反而“不太听话”了。
轻载的时候数据有些飘，开关瞬间的波形也比以前更难看。最开始他们怀疑是传感器精度不够，于是换了一颗精度更高的型号。
结果问题还是在。
最后把采样链路一点点拆开，才发现问题并不在“准不准”，而在另一个经常被忽略的参数：
带宽。
这件事其实很有代表性。
过去选电流传感器，工程师最关注的往往是量程、精度和响应时间。但随着 SiC、GaN 等宽禁带功率器件进入更多电力电子设备，电流波形里的高频成分越来越多，传感器“能不能跟得上”，开始变成一个不可回避的问题。
而这里的“跟得上”，说的就是带宽。
01电流传感器的带宽，到底是什么意思？
规格书里经常能看到一个参数：
Bandwidth（-3dB），频带宽度。
简单理解，它描述的是传感器对不同频率信号的响应能力。
假设输入的是一个不断变化的正弦电流。
在较低频率范围内，传感器能够比较准确地还原它的幅值和相位。
频率越来越高之后，传感器的响应开始跟不上。
表现出来就是：
幅值衰减、相位滞后，最终导致输出波形发生变化。
这里有一个很容易混淆的地方。
带宽和响应时间不是一回事。
响应时间更关注的是：
一个电流突然发生变化，传感器需要多久才能作出响应？
而带宽关注的是：
对不同频率的连续变化信号，传感器还能保持多好的动态响应？
两者都在描述“快”，但描述的是不同维度。
所以，一颗传感器即使标着“响应时间很快”，也不能直接说明它拥有很高的带宽。
反过来也一样。
02为什么以前带宽没那么容易被拿出来讨论？
因为很多传统电力电子设备的开关频率并没有那么高。
以传统硅基 IGBT 为例，在不少中大功率变换器中，开关频率通常处于十几千赫兹到几十千赫兹范围。
这时候，一颗几十千赫兹甚至更高带宽的电流传感器，在很多应用中已经能够满足控制和测量需求。
于是工程师在选型时，注意力自然更多放在：
量程够不够？
精度够不够？
温漂大不大？
隔离耐压够不够？
带宽反而很容易被放到后面。
但功率器件开始变化之后，事情就不完全一样了。
03 SiC不是简单地把“开关频率”调高
SiC、GaN 等宽禁带功率器件的优势之一，就是能够支持更高的开关速度。
这给电力电子设备带来了一个很直接的收益：
更高的功率密度。

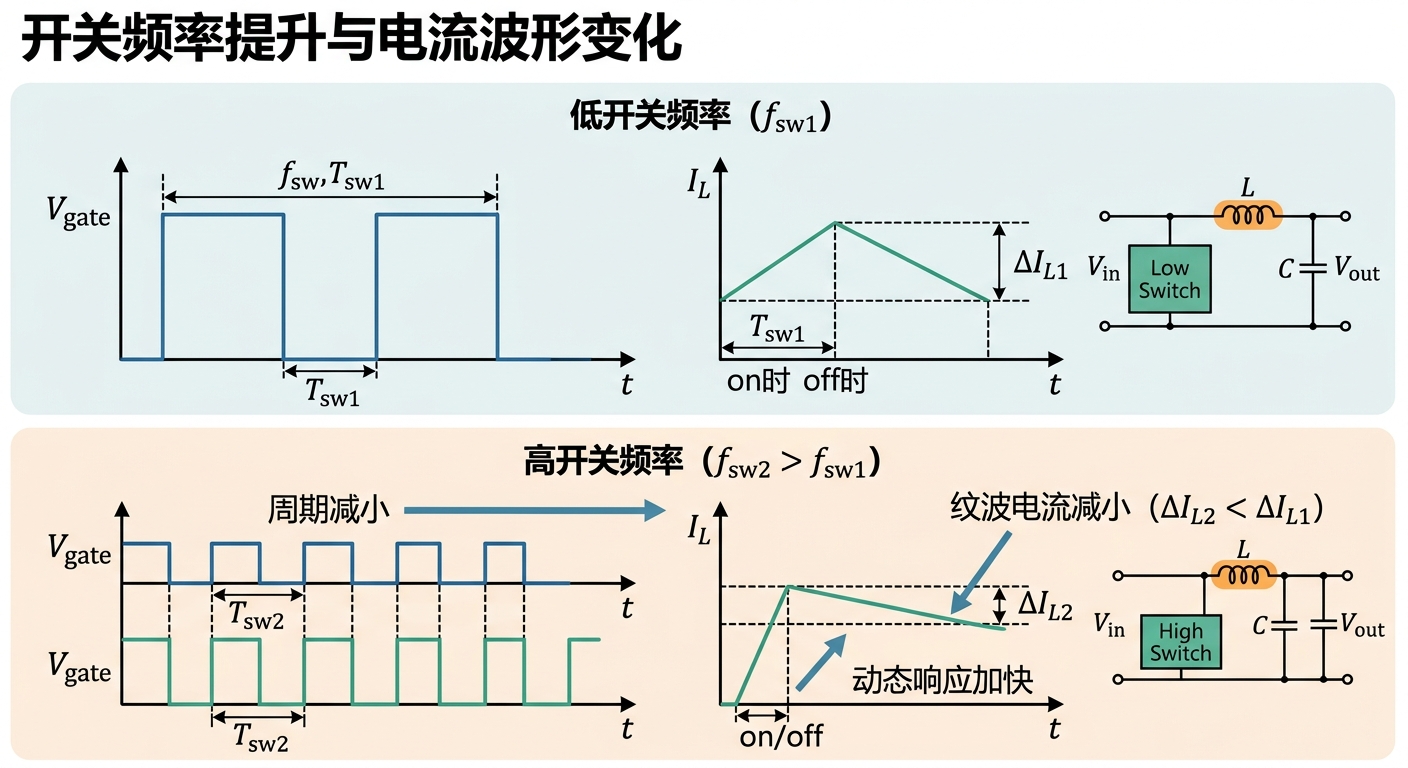

更高的开关频率，可以帮助缩小部分磁性器件和滤波器件，从而进一步压缩系统体积。
所以在光伏逆变器、储能 PCS、充电模块、服务器电源等设备中，宽禁带器件的应用越来越多。
但这里不能简单理解成：
用了 SiC，就一定要把开关频率做到100kHz甚至更高。
实际开关频率仍然要综合考虑功率等级、拓扑结构、开关损耗、EMI、散热和磁性器件设计。
真正发生变化的是：
系统对高速电流变化的关注程度越来越高。
因为开关频率提高之后，电流波形里与开关动作相关的高频纹波、谐波以及瞬态变化都会变得更加明显。
这时候，如果传感器本身的频率响应已经开始衰减，采样出来的电流就不再是原来的电流。
04带宽不够，最先受影响的可能不是“测量精度”
这是很多人第一次遇到这个问题时容易产生的误区。
看到采样误差，第一反应通常是：
是不是传感器精度不够？
其实未必。
假设一颗传感器在低频段具有很高的测量精度，但到了更高频率之后，输出幅值开始下降、相位开始滞后。
那么从静态指标来看，它可能依然“很准”。
但从动态控制来看，已经不是同一个情况了。

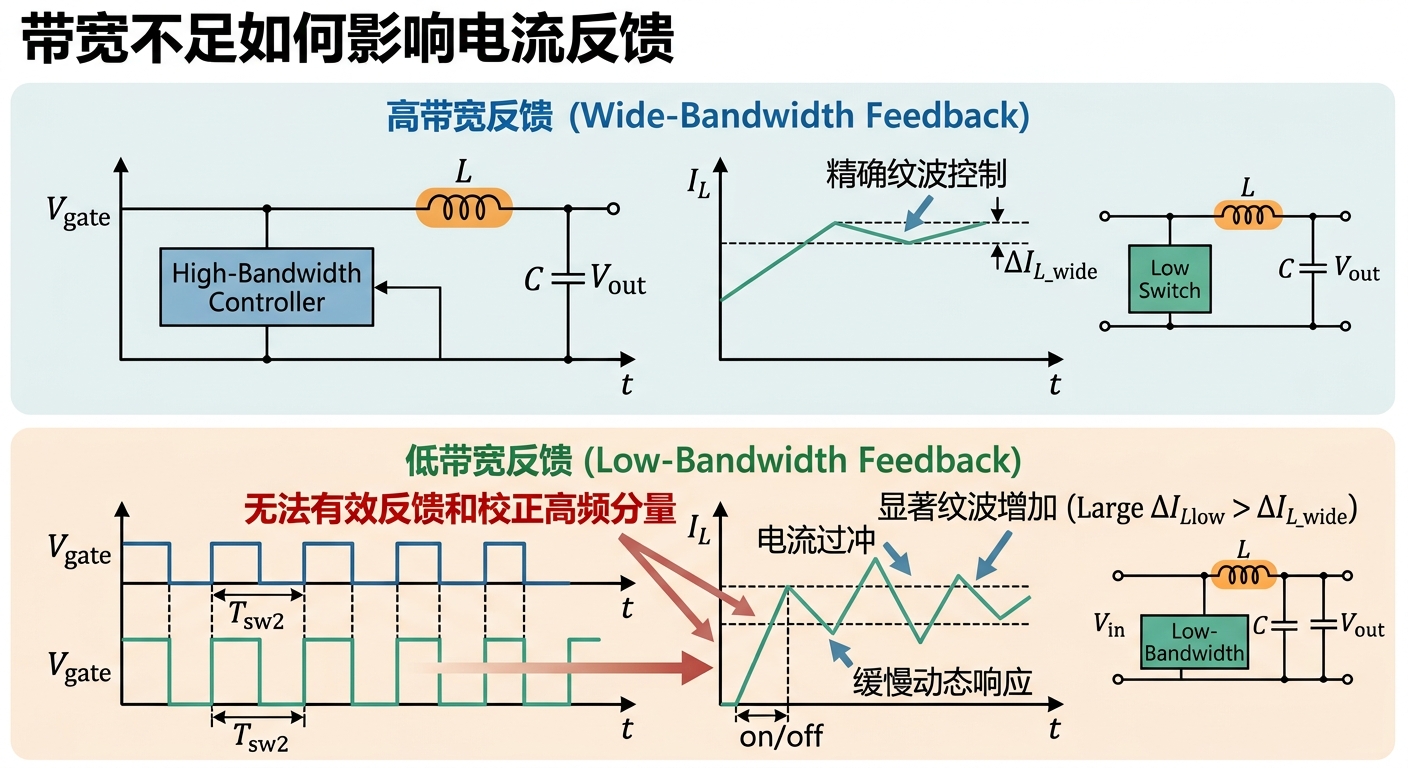

尤其是在电流闭环控制中，控制器拿到的是传感器处理之后的反馈信号。
如果这个反馈信号存在明显的幅值衰减或者相位延迟，就可能影响控制器对实际电流状态的判断。
这里真正值得关注的，是：
相位裕度。
传感器并不是一个简单的“电流复制器”。
它本身也构成了控制环路中的一个动态环节。
带宽越接近控制环工作的频率范围，传感器产生的相位滞后就越不能忽略。
所以工程师真正需要关注的并不是：
“我的开关频率是多少？”
而应该进一步问：
“我的电流控制环跑到哪里？传感器在这个频率上还有多少幅值和相位余量？”
这才是带宽真正进入控制系统的地方。
05所以，50kHz开关频率一定要配250kHz传感器吗？
不一定。
这也是电流传感器带宽选型里最容易被简单化的一件事。
有些文章喜欢直接给出一个公式：
传感器带宽 ≥ 开关频率 × 5
这个数字可以作为某些场景下的工程经验，但不能当成所有电力电子设备的硬性规则。
原因很简单：
你到底想让传感器测到什么？
如果只是进行平均电流控制，控制环实际关注的频率范围可能远低于开关频率。
这时候，传感器没有必要把整个 PWM 波形完整复刻出来。
但如果系统还需要关注：
开关纹波；
峰值电流；
高频谐波；
快速负载变化；
瞬态过程；
快速保护；
那么传感器就需要拥有更高的带宽。
也就是说：
带宽要求不是简单由“开关频率”一个参数决定的。
更准确地说，它取决于：
开关频率 + 电流环带宽 + 被测波形 + 控制策略 + 瞬态响应要求。
06传感器带宽，最好别只看一个数字
假设现在有三颗传感器：
50kHz；
150kHz；
250kHz。
是不是250kHz就一定最好？
也不是。
如果系统的实际控制需求只在几千赫兹或者十几千赫兹，那么50kHz的方案可能已经够用。
如果控制环更快，或者希望保留更多电流纹波信息，150kHz可能更加合适。
如果系统需要更高频的动态信息，250kHz甚至更高带宽的方案才有意义。
所以：
带宽不是越高越好，而是要和系统需求匹配。
这也是为什么电流传感器选型不能只盯着规格书里最大的那个数字。
07还有一个容易被忽略的问题：传感器后面还有ADC
实际上，电流传感器并不是整个采样链路的终点。

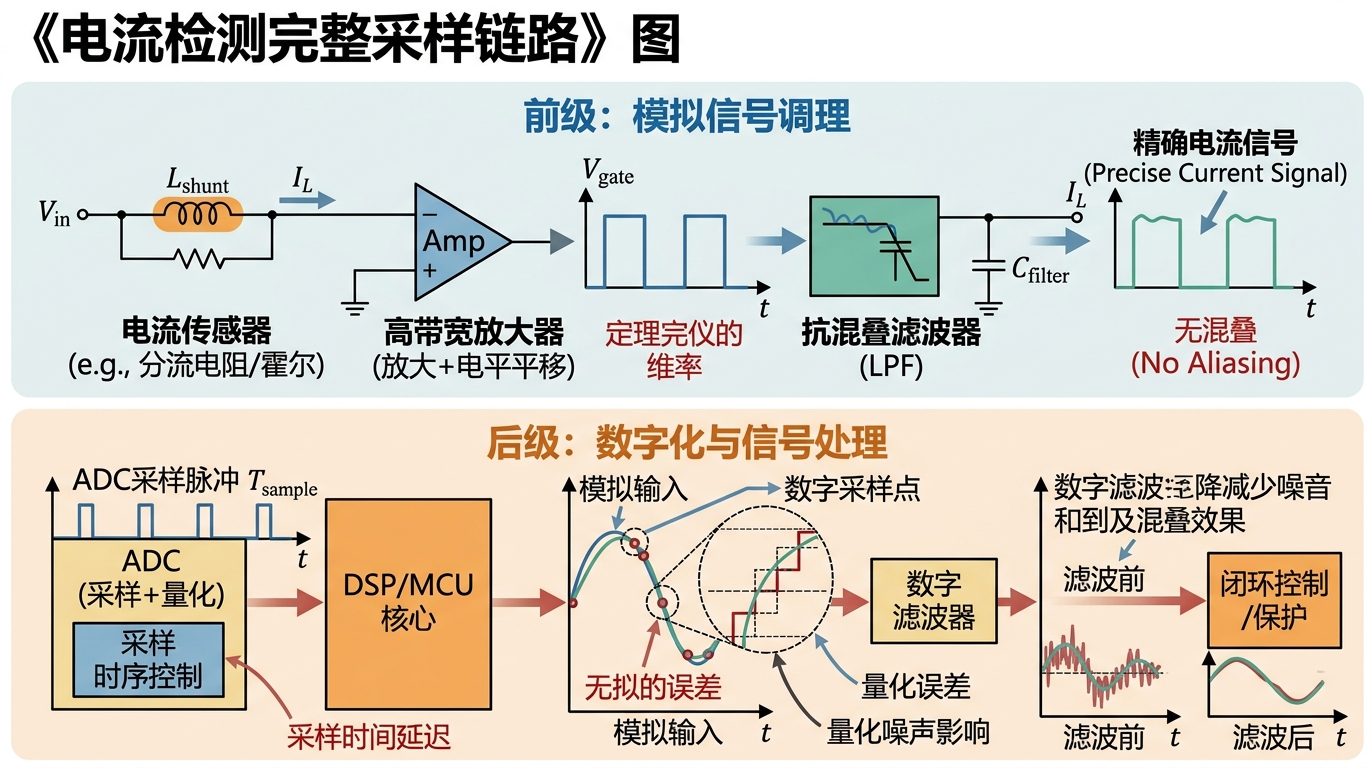

完整的电流反馈链路更接近：
被测电流
↓
电流传感器
↓
模拟调理电路
↓
抗混叠滤波
↓
↓
↓
电流控制算法
↓
功率器件驱动
所以，传感器有250kHz带宽，并不意味着整个系统就拥有250kHz的有效测量能力。
如果后面的模拟前端已经把高频信号滤掉了，或者 ADC 的采样频率和数字滤波策略并不支持那么高的有效带宽，那么传感器前面的“250kHz”也发挥不出来。
因此真正应该看的，是：
整条采样链路的有效带宽。
这也是为什么现在越来越多电力电子系统在做电流检测设计时，会把传感器、ADC和控制算法放在一起考虑，而不是单独看传感器参数。
08不同电流检测位置，对带宽的要求也不一样
这里还存在一个很实际的问题。
同样是一台新能源设备，不同位置的电流检测，对带宽的要求可能完全不同。
比如主功率回路。
它直接参与电流控制，通常需要关注开关过程、纹波和动态变化，因此对传感器带宽和响应速度更加敏感。
而一些母线电流测量，可能更关注直流量、低频纹波以及控制环动态。
剩余电流检测则是另外一套逻辑。
它并不是简单地追求“带宽越高越好”，而是需要根据目标故障电流的频率范围，同时考虑直流检测能力、零点稳定性、抗干扰能力和动态响应。
所以，不能看到一台设备里有三种电流检测，就给三路全部配成最高带宽。
不同检测点，应该按照实际信号特征和系统功能分别选型。
09高带宽还有一个副作用：噪声和EMI
带宽提高之后，并不是只有好处。
传感器能够看到更高频的信号，同时也意味着：
它可能看到更多原本不需要看到的高频干扰。
在 SiC 功率器件高速开关的系统里，dv/dt 和 di/dt 都可能非常高。
如果传感器、PCB布局、屏蔽、接地以及后端模拟前端没有处理好，高带宽采样链路反而可能把更多高频噪声带进控制系统。
于是就会出现一个有意思的现象：
传感器带宽太低，看不到想看的信号；
传感器带宽太高，又把不想看的东西带进来了。
所以工程师真正追求的不是一个“尽可能大的带宽”。
而是：
在目标频段内保持足够好的幅频和相频特性，同时把无关噪声控制在合理范围内。
10这也是为什么250kHz级带宽开始受到关注
回到文章开头那个项目。
当功率器件从 IGBT 换成 SiC，系统并不是简单地“把开关频率提高一点”。
整个电流采样链路面对的动态环境都在发生变化。
这时候，一些几十千赫兹带宽的传统方案，可能已经逐渐接近自己的适用边界。
而150kHz、250kHz甚至更高带宽的电流传感器，则给系统留下了更多动态余量。

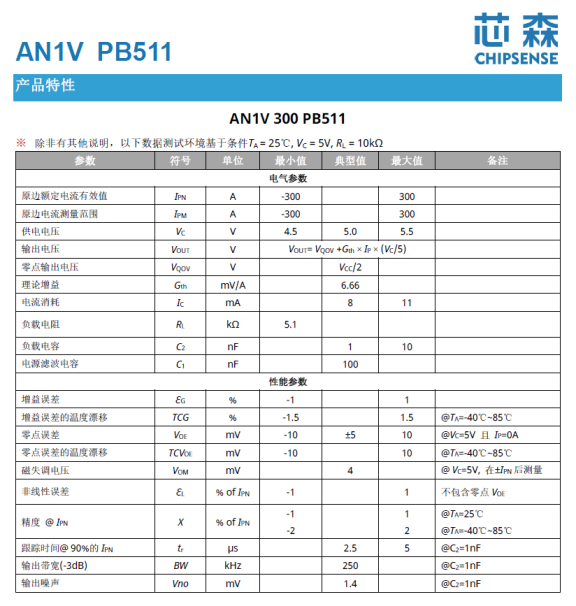

以芯森部分产品为例，目前已经有不同带宽等级的电流传感器方案，可以覆盖不同功率电子系统的动态测量需求。
其中，AN1V等方案的频带宽度达到250kHz级。
它的意义并不是简单地说：
“250kHz比50kHz更高级。”
而是当系统真正需要更高频的电流反馈、更快的动态响应，或者希望在控制环之外保留更多电流波形信息时，高带宽才开始体现价值。
11电流传感器选型，正在从“准不准”变成“跟不跟得上”
以前我们谈电流传感器，第一反应往往是：
精度是多少？
然后是：
量程是多少？
现在随着电力电子设备不断提高开关速度和功率密度，另一个问题越来越值得放到选型表的前面：
它能不能跟得上？
但“跟得上”也不能简单理解成：
开关频率50kHz，就一定需要250kHz。
真正合理的选型路径应该是：
先看被测电流的频谱特征；
再看电流控制环带宽；
再确定需要保留哪些高频信息；
最后把传感器、模拟前端、ADC和数字控制链路放在一起验证。
这时候，带宽才真正有了工程意义。
毕竟，电流传感器的任务从来不只是“把电流测出来”。
在越来越快的电力电子系统里，它还要把真实的动态电流信息，以足够小的幅值误差和相位延迟交给控制系统。
而这，可能正是未来几年电流传感器选型里越来越重要的一道门槛。
