极海G32F031破壁机参考方案

破壁机作为主流多功能厨电，依靠高速刀组剪切击破食材细胞壁，充分释放食材内维生素、蛋白质、矿物质等，研磨转速越高，食材粉碎效果越细腻。

传统串励电机方案的性能瓶颈

市面上大多数破壁机搭载直流串励电机，在高速破壁工况下，运转噪音刺耳、机身震动幅度大、调速区间窄，严重影响产品使用体验。

随着消费升级，终端用户对厨电的静音效果、运行稳定性、产品寿命提出更高要求，无刷电机替代串励电机，已成为破壁机行业技术升级趋势。

极海G32F031破壁机参考方案，采用无感正弦波FOC电机，依托专项优化的位置观测器与自适应控制算法，可针对性解决行业现存痛点。对比传统串励电机方案，该方案消除碳刷摩擦噪音，使用寿命更长、调速精度更高、整机静音体验显著提升。

极海G32F031破壁机参考方案介绍

本方案集电机转速控制、加热温控、完善故障保护机制于一体，基于极海自研观测器，实现电机宽速域稳定无感FOC运行；配合可控硅调控与电网过零检测电路，精准实现加热丝闭环温控。

G32F031凭借高效运算性能与高精度采样能力，可保障电机动态稳定控制，同时，依托丰富的片上资源，可大幅精简外围器件，提升整体可靠性与集成度。

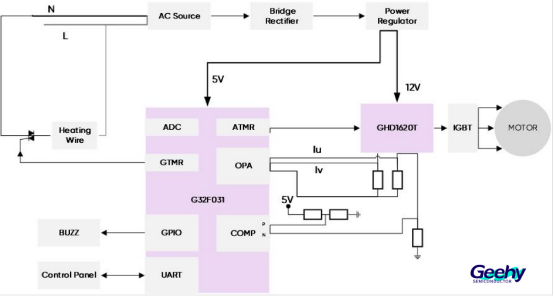

G32F031破壁机参考方案框图

方案核心优势

• 模块化设计，降低系统成本：G32F031片内集成运算放大器、可编程模拟比较器等资源，配套预驱模块，有助于简化电机电流采样电路，节省PCB空间，降低BOM物料成本；
• 强劲低速重载启动：搭配无感观测器，无感FOC可快速完成闭环收敛，实现低速大扭矩输出，适配各类硬质食材启动工况；

• 多维度自适应控制：支持堵刀自恢复、动态负载自适应、电机高低温参数自适应，面对冲击负载场景依旧运行稳定；
• 低噪平稳运行：采用正弦波FOC变频驱动，转矩波动小，整机震动与噪音表现优于传统串励电机方案；
• 完备安全防护：具备过压、欠压、过流、堵转、缺相等保护功能，有效规避异常工况下的硬件损坏，提升整机耐用性。

方案核心参数：

G32F031破壁机方案板

方案运行波形图：

启动电流波形

高速运行波形

极海G32F031破壁机方案核心芯片介绍

G32F031全新一代电机控制MCU

专为中小功率电机控制小家电打造，具备更高效、更全能、更高性价比等优势特性，可提供本方案高速运行所需要的算力、功能及资源，大幅缩短产品研发周期。

点击了解更多G32F031产品详情！https://www.geehy.com/product/fifth/G32F031

GHD1620T电机栅极驱动器

600V双N沟道单相高压栅极驱动IC，工作电源电压10V~20V，3.3V/5V逻辑输入兼容，悬浮偏移电压+600V；内置500ns死区时间，集成低压差自举二极管和温度传感器，适用于各种直流无刷/有刷电机应用方案。

点击了解更多GHD1620T产品详情！https://www.geehy.com/product/fifth/GHD1620T
