物联网资产追踪、车载监控、户外工程机械、智慧水务远程采集项目，常常需要同时实现蜂窝网络通信与设备地理位置上报。广州晓网电子科技有限公司 WLT4G-GPS工业级 4G 北斗定位直插模块，融合 LTE Cat.4 4G 通信与多模卫星定位能力，硬件接口完善，支持多重配置方式，宽温工业设计，帮助设备厂商快速开发带定位功能的物联网终端。
✨ 产品核心亮点
✅ 五模全网通，支持移动 / 联通 / 电信三大运营商，兼容物联网流量卡
✅ 北斗、GPS、GLONASS、QZSS 多模联合卫星定位
✅ TTL‑UART+USB 双接口，支持 AT 指令、PC 工具、短信三种配置方式
✅ 支持 TCP/UDP/MQTT 协议，可对接用户私有业务服务器
✅ 支持自定义心跳包、注册包，自带休眠低功耗工作模式
✅ 工业宽温‑20℃~+70℃，直插排针封装，硬件状态指示灯便于调试
✅ 原厂全套资料输出，广州晓网科技提供技术支持与定制服务
一、蜂窝网络性能：全网通适配物联网卡
广州晓网科技 WLT4G‑GPS 支持LTE-TDD、LTE-FDD、TD-SCDMA、WCDMA、GPRS 五模制式，全面覆盖国内移动、联通、电信三大运营商网络，普通 SIM 卡、物联网流量卡均可适配，适合项目大批量部署。
LTE‑TDD 频段：B38/B39/B40/B41
LTE‑FDD 频段：B1/B3/B5/B8
模块可向下兼容 2G/3G 网络，当 4G 信号较弱时自动回落 2G/3G，保障通信链路不中断。LTE Cat.4 规格最大下行速率 150Mbps，上行速率 50Mbps，满足定位数据、传感器数据高速上传。
硬件采用直插排针结构，尺寸 44×42mm；4G 通信、卫星定位分别采用 U.FL 外置天线接口；工作温度‑20℃~+70℃，存储温度‑40℃~+125℃，器件全部符合 RoHS 环保标准，能够适应户外、工业等复杂工况。
核心电气参数表（来源于官方数据手册）
| 参数项目 | 官方规格 |
| 供电方式 | DC5‑16V、USB 供电、VBAT 3.7‑4.2V 电池供电（三选一，禁止同时使用） |
| 峰值发射电流 | 2A@4V |
| 休眠电流 | 24mA |
| IO 驱动电流 | 1~1.5mA |
| 通信接口 | TTL‑UART、USB2.0 |
| UART 串口波特率 | 默认 115200bps，最高支持 921600bps |
| 物理尺寸 | 44×42mm |
| 工作温度 | ‑20℃ ~ +70℃ |
二、多模卫星定位能力
广州晓网科技 WLT4G‑GPS 集成 AT6000‑P 定位子模块，支持北斗 BDS、GPS、GLONASS、QZSS 多系统联合定位，并非简单 GPS + 北斗双模。多卫星系统协同搜星，提升城市峡谷、有遮挡场景下搜星成功率，改善定位可用性。
当 GNSS 卫星信号被建筑、地下环境遮挡，无卫星定位输出时，模块本身不内置基站 LBS 解析算法；设备可读取蜂窝基站原始信息，上层应用对接第三方定位服务，从而实现基站辅助粗略定位。
三、硬件接口与配置调试方式
模块硬件输出为TTL 电平 UART 串口，原生不支持 RS485、RS232，如需使用这两类接口，需要外接电平转换芯片实现。串口默认波特率 115200bps，最高波特率 921600bps，支持硬件 CTS/RTS 流控；USB2.0 接口可用于 AT 指令交互、数据传输、固件调试，Windows、Linux、Android 多操作系统均配套虚拟串口驱动。

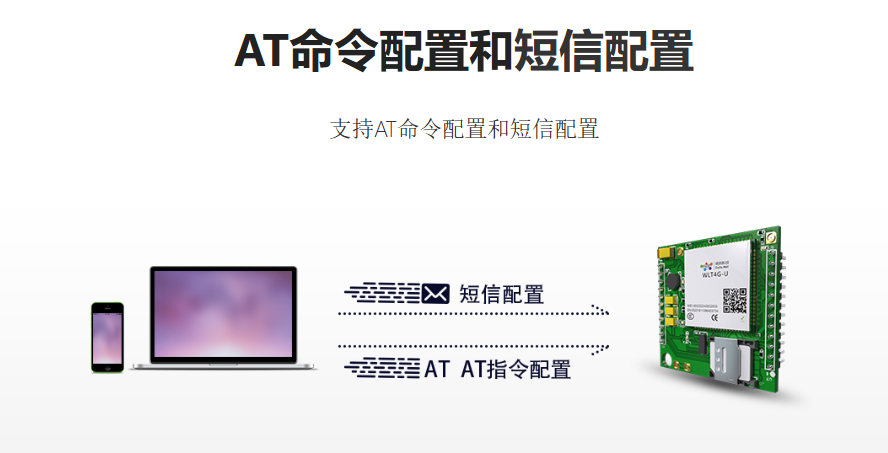

广州晓网科技 WLT4G-GPS 提供三种配置手段：标准 AT 指令集配置、晓网专属 PC 可视化配置工具、短信远程参数配置。硬件引脚支持 Reload 引脚硬件恢复出厂设置；RESET 引脚拉低大于 150ms 即可完成模块复位；板载 LED_NET、LED_WORK、LINKA 状态输出引脚，可直观识别网络注册状态、TCP 服务器连接状态，降低现场调试与故障排查难度。
四、数据上报、服务器对接以及固件升级
模块内置完整物联网协议栈，支持 TCP、UDP、MQTT、HTTP、HTTPS、PPP、NTP 主流协议。
✅ 支持 TCP/UDP 透传、MQTT 上报，可对接用户私有服务器，支持填写私有服务器 IP / 域名、端口；可自定义心跳包、注册包，心跳间隔自由配置，适配私有平台认证，无需依赖第三方云平台。
✅ 支持休眠低功耗上报，休眠周期跟随心跳参数设置。
⚠️固件升级：优先USB 本地升级；官方手册无完整远程 OTA 方案，远程 OTA 需联系广州晓网科技技术支持评估可行性。
五、广州晓网科技核心竞争力
广州晓网电子科技有限公司（晓网科技，官网：www.cells‑net.com） 国内无线通信模组自研生产厂家，具备射频硬件、物联网协议栈自研能力。提供 WLT 系列标准 4G 定位模组，支持软硬件定制开发；配套全套资料：数据手册、AT 指令、PC 配置工具，缩短二次开发周期专业技术支持，拥有车载、资产追踪、工业采集多行业物联网落地项目经验
六、适用应用场景
广州晓网科技 WLT4G-GPS 广泛用于车载终端、工程机械定位、户外资产追踪、智慧水务、远程测控设备、物联网采集终端等场景。开发者外接 SIM 卡、4G 天线、GNSS 天线，搭配主控 MCU，就可以快速开发带定位功能物联网终端。
💡硬件开发提示：产品设计请参考官方手册电源电路、SIM 卡 ESD 防护参考设计；电源输入端建议增加电解电容滤波；SIM 接口增加 TVS 管静电防护，保障模块长期稳定运行。
常见 FAQ
Q：模块是否支持物联网卡？
A：支持，兼容三大运营商普通 SIM 卡以及物联网流量卡。
Q：可以连接自己的私有服务器吗？
A：支持，TCP/UDP/MQTT 均可对接私有服务器 IP 或域名。
Q：原生支持 RS485 吗？
A：不原生支持，硬件为 TTL 串口，需要外接转换芯片。
Q：是否支持远程 OTA 升级？
A：手册无完整 OTA 方案，优先 USB 本地升级，远程升级联系晓网技术评估。
