在光 伏逆变器的实际运行中，交流输出端的电流监测往往是被忽视却至关重要的环节。许多工程师在设计初期容易将重心放在功率器件的选型或控制算法的优化上，而忽略了电流传感器这一“感知神经”的稳定性。一旦传感器在高温、强干扰或高电压冲击下出现零点漂移或线性度下降，轻则导致系统效率降低、谐波超标，重则引发保护误动甚至设备损坏。特别是在户外电站场景，昼夜温差大、电磁环境复杂，对传感器的绝缘安全和长期可靠性提出了极高要求。
对于从事逆变器研发或储能系统集成的技术人员来说，如何选择一款既能满足高压隔离标准，又能保证宽温域精度的电流传感器，是提升产品竞争力的关键。传统的开环方案虽然成本低，但在动态响应和抗干扰能力上难以胜任大功率逆变场景；而普通的闭环方案若未针对单电源供电和母排结构进行优化，也容易出现信号失真。本文将结合具体的工程实践，深入探讨基于闭环霍尔原理的高性能测量方案，从电路设计、结构布局到误差校正，提供一套可落地的实施策略，帮助大家在复杂工况下构建更稳健的电流检测系统。
① 光伏逆变器交流输出端的电流监测痛点与绝缘安全需求
光伏逆变器的交流输出侧通常承载着数百安培的电流，且伴随着高频开关动作产生的剧烈 di/dtdi/dtdi/dt 变化。在这一位置进行电流监测，首要面临的挑战并非仅仅是量程大小，而是如何在极高的共模电压波动下确保测量的纯净度与人员设备的安全。交流输出端直接连接电网或负载，其电位可能瞬间抬升至千伏级别，如果传感器原副边绝缘失效，高压将直接窜入低压控制板，导致整个控制系统瘫痪。
此外，逆变器内部空间紧凑，功率器件发热量大，传感器往往需要在高温辐射下长期工作。传统传感器在此类环境中容易出现磁芯饱和或霍尔元件特性漂移，导致波形畸变，进而影响 MPPT（最大功率点跟踪 ）算法的准确性。因此，理想的监测方案必须具备双重特性：一是电气上的绝对隔离，能够承受瞬态高压冲击而不击穿；二是物理上的高稳定性，能够在热应力和电磁应力的双重作用下保持信号线性。这不仅是性能指标的要求，更是符合国际电工委员会（IEC）安全规范的底线。
② 基于闭环霍尔原理的高线性度测量方案设计
为解决上述痛点，采用基于闭环（补偿）霍尔原理的传感器方案是目前业界的最佳实践。与开环传感器不同，闭环方案通过副边线圈产生一个反向磁场来抵消原边电流产生的磁场，使磁芯始终工作在零磁通状态。这种“零磁通”机制从根本上消除了磁芯非线性带来的误差，使得传感器在整个测量范围内拥有极佳的线性度。

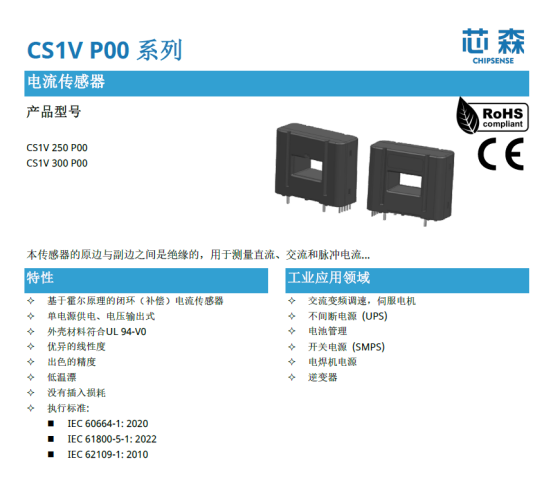

以典型的 CS1V 系列传感器为例，其内部集成了高精度的霍尔元件和补偿线圈。当原边电流 IP流过时，霍尔元件检测到磁通变化并输出信号，驱动补偿电路产生副边电流 IS ，直到 NP×IP=NS×IS平衡建立。由于磁芯不饱和，即便在原边电流发生剧烈波动的瞬间，输出信号也能紧密跟随输入变化。这种设计特别适用于光伏逆变器中常见的含有大量谐波的交流电流测量，能够有效还原真实波形，为后续的电能质量分析提供可靠数据源。
③ 宽温域环境下零点漂移抑制与精度保持策略
户外光伏电站的运行环境温度跨度极大，从寒冬的 -40℃到酷暑暴晒下的 85℃以上，温度变化对传感器精度的影响不容小觑。霍尔元件的灵敏度以及内部电阻值都会随温度变化而漂移，其中最敏感的是零点电压（Offset Voltage）。如果在低温或高温下零点发生偏移，即使没有电流输入，系统也会读取到虚假电流值，导致控制逻辑错误。

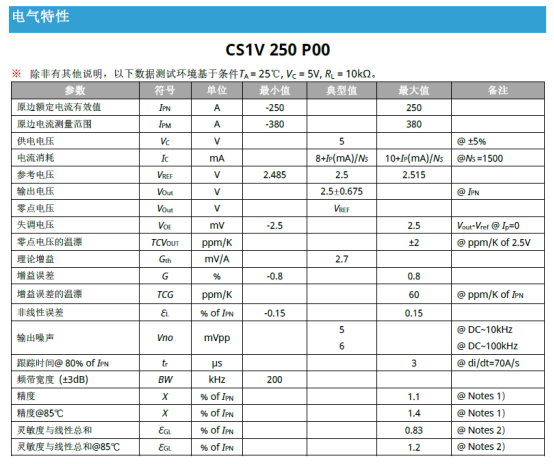

优秀的传感器设计会在内部集成温度补偿电路，或者在选型时重点关注零点温漂参数。例如，某些高性能型号在 -40℃至 85℃的全温域内，零点电压温漂可控制在 ±2 ppm/K 以内。这意味着在极端温差下，零点偏移量仅为毫伏级，相对于满量程输出几乎可以忽略不计。在实际应用中，除了依赖器件本身的低温漂特性，建议在 PCB 布局时尽量让传感器远离高热源（如 IGBT 模块），并在软件算法中加入温度采样修正环节，利用查表法对残余漂移进行二次补偿，从而在全生命周期内保持测量精度。
④ 符合 IEC 标准的高压隔离耐压与爬电距离布局
绝缘安全是高压系统设计中的红线。光伏逆变器直流侧电压可达 1000V 甚至 1500V，交流侧同样面临电网波动带来的高压风险。传感器作为连接主回路与控制回路的桥梁，其绝缘性能必须严格符合 IEC 60664-1、IEC 61800-5-1 等国际标准。
在选择传感器时，不能仅看标称耐压值，更要关注其电气间隙（Clearance）和爬电距离（Creepage Distance）。以符合 CAT III 等级要求的传感器为例，其原副边之间的电气间隙通常需大于 20mm，爬电距离大于 23mm，并能承受 3kV/50Hz/1min 的交流耐压测试以及 8kV 的瞬态冲击电压。在 PCB 布局时，设计者应严格遵守这些距离要求，避免在传感器引脚周围走线过密或残留焊锡尖角，防止因污秽积聚导致的沿面闪络。此外，传感器外壳材料应具备 UL 94-V0 阻燃等级，确保在极端故障情况下不会成为火源蔓延的通道。
⑤ 原边母排填充优化以提升动态响应与频带宽度
很多工程师在安装传感器时，随意选用一根细导线穿过传感器孔径，认为只要电流不超过额定值即可。这种做法实际上严重牺牲了传感器的动态性能。闭环霍尔传感器的带宽和响应时间与原边磁场耦合效率直接相关。如果原边导体未能填满传感器的穿孔，会导致漏磁增加，磁场分布不均匀，进而降低信噪比并限制高频响应能力。
为了获得最佳的动态特性（如更快的 di/dt跟踪能力和更宽的频带），原边母排的结构设计应尽可能完全充满原边过孔。例如，对于孔径较大的传感器，建议使用扁平铜排或多股并绕的方式，使导体截面积与孔径匹配度达到最高。这样不仅能提高测量灵敏度，还能有效抑制外部杂散磁场的干扰。在高频开关频率日益提升的今天（如 SiC 器件的应用），保证 200kHz 以上的有效带宽对于捕捉电流细节、实现精准的过流保护至关重要。
⑥ 单电源供电下的电压输出信号调理电路实现
在现代嵌入式系统中，为了简化电源架构，传感器往往需要适配单电源供电（如 +5V）。传统的 bipolar 供电方案虽然动态范围大，但需要正负双电源，增加了系统复杂度。单电源电压输出型传感器通过将零点基准设定在供电电压的一半（如 2.5V），实现了在单电源下的双向电流测量。
在设计外围电路时，需注意参考电压（Vref）的稳定性。传感器的输出电压通常以 Vref 为中心，正向电流使电压升高，负向电流使电压降低。因此，MCU 的 ADC 参考源最好与传感器的 Vref 同源，或者使用高精度稳压源独立供电，以避免电源波动引入共模误差。同时，在输出端串联一个小阻值电阻并并联电容构成低通滤波器，可以有效滤除高频开关噪声，但需注意截止频率的设置要高于被测信号的最高频率，以免引起相位滞后。
⑦ 复杂工况下非线性误差校正与噪声过滤方法
尽管闭环传感器线性度极高，但在超大电流冲击或极端温度下，仍可能存在微小的非线性误差。此外，逆变器功率器件开关产生的高频噪声会耦合到信号线上。为了进一步提升系统性能，可以在软件层面实施校正策略。
一种有效的方法是建立误差查找表（LUT）。在实验室阶段，对不同温度和不同电流点进行标定，记录实际输出与理论值的偏差，存入 MCU 闪存。运行时根据实时温度和电流读数插值修正。针对噪声问题，除了硬件滤波外，可采用数字滑动平均滤波或卡尔曼滤波算法。需要注意的是，滤波算法会引入一定的延迟，因此在设计时需权衡噪声抑制效果与系统响应速度，确保在发生过流故障时能及时触发保护动作。
⑧ 从实验室测试到户外电站的实际运行效果验证
任何设计方案都必须经过严苛的验证才能投入量产。在实验室阶段，应搭建包含温箱、高精度功率源和示波器的测试平台，重点验证传感器在冷热冲击下的零点稳定性以及在满载、过载条件下的线性度。特别是要模拟电网波动和雷击浪涌场景，检验绝缘耐压的余量。
随后，在小批量试点的户外电站中进行长周期运行测试是关键一步。将传感器安装在实际运行的逆变器中，连续记录数月甚至一年的运行数据，对比其与标准表计的偏差趋势。实际现场的数据往往能暴露出实验室无法模拟的问题，如长期紫外线照射对封装材料的影响、湿度变化对绝缘电阻的影响等。只有经过实地验证的方案，才能真正称得上可靠。
⑨ 适配不同功率等级逆变器的选型与安装规范
光伏逆变器功率等级繁多，从几千瓦的户用机型到兆瓦级的集中式电站，电流范围差异巨大。选型时应遵循“留有余量”的原则，额定电流建议选择为最大工作电流的 1.2 至 1.5 倍，以应对短时过载和冲击电流，避免传感器进入饱和区。同时，要考虑安装空间的限制，选择体积紧凑且易于固定的封装形式。
安装过程中，务必确保传感器原边母排接触良好，避免因接触电阻过大产生局部过热。对于多相系统，要注意各相传感器安装方向的一致性，防止相位 接反导致计量错误。此外，严格按照说明书要求紧固力矩安装，避免因机械应力导致内部芯片受损。对于内置式传感器，安装完成后必须加装防护罩，确保导电部分不被外界触及，满足防触电安全要求。
⑩ 面向储能系统与微电网场景的方案迁移应用
随着储能系统和微电网技术的普及，电流监测的需求变得更加多样化。在储能电池管理系统（BMS）中，不仅需要监测充放电电流，还需精确捕捉微小的静态电流以计算 SOC（荷电状态）。此时，传感器的低零点漂移和高分辨率特性显得尤为重要。
而在微电网场景中，潮流方向频繁切换，且存在大量的非线性负载，电流波形极其复杂。本文所述的闭环霍尔方案凭借其宽频带和高线性度，能够完美适应这种双向流动和谐波丰富的工况。只需稍作调整，如优化滤波参数或调整量程配置，该方案即可无缝迁移至储能变流器（PCS）和微网控制器中，为构建灵活、智能的新型电力系统提供坚实的感知基础。通过统一的技术平台，不仅降低了研发成本，也提升了整个产品线的可靠性和一致性。
