Type-C同口充放电SOC替代选型分析：SM5339/SM5340 vs 英集芯IP5316/IP5326

一、背景

在5V/2.4A便携设备市场，Type-C同口充放电已成为移动电源及各类便携设备的主流需求。英集芯的IP5316（ESSOP10封装）与IP5326（QFN3x3-16封装），以及海川半导体的SM5339（ESOP10封装）与SM5340（QFN3x3-16封装），都是这一领域常见的同口充放电SOC方案。两者在封装形式和功能定义上存在对应关系，本文从规格书参数出发，对这两组方案做一次对比分析，供选型参考。

二、对比框架

从产品定义来看：

SM5339（ESOP10封装） ↔ IP5316（ESSOP10封装） ：面向标准移动电源市场

SM5340（QFN3x3-16封装） ↔ IP5326（QFN3x3-16封装） ：面向紧凑型便携设备

四款芯片均采用单电感高集成架构，内置功率MOS，支持2.4A同步充放电，且均集成Type-C DRP协议。核心差异集中在待机功耗、MCU通信方式、LED配置灵活性三个方面。

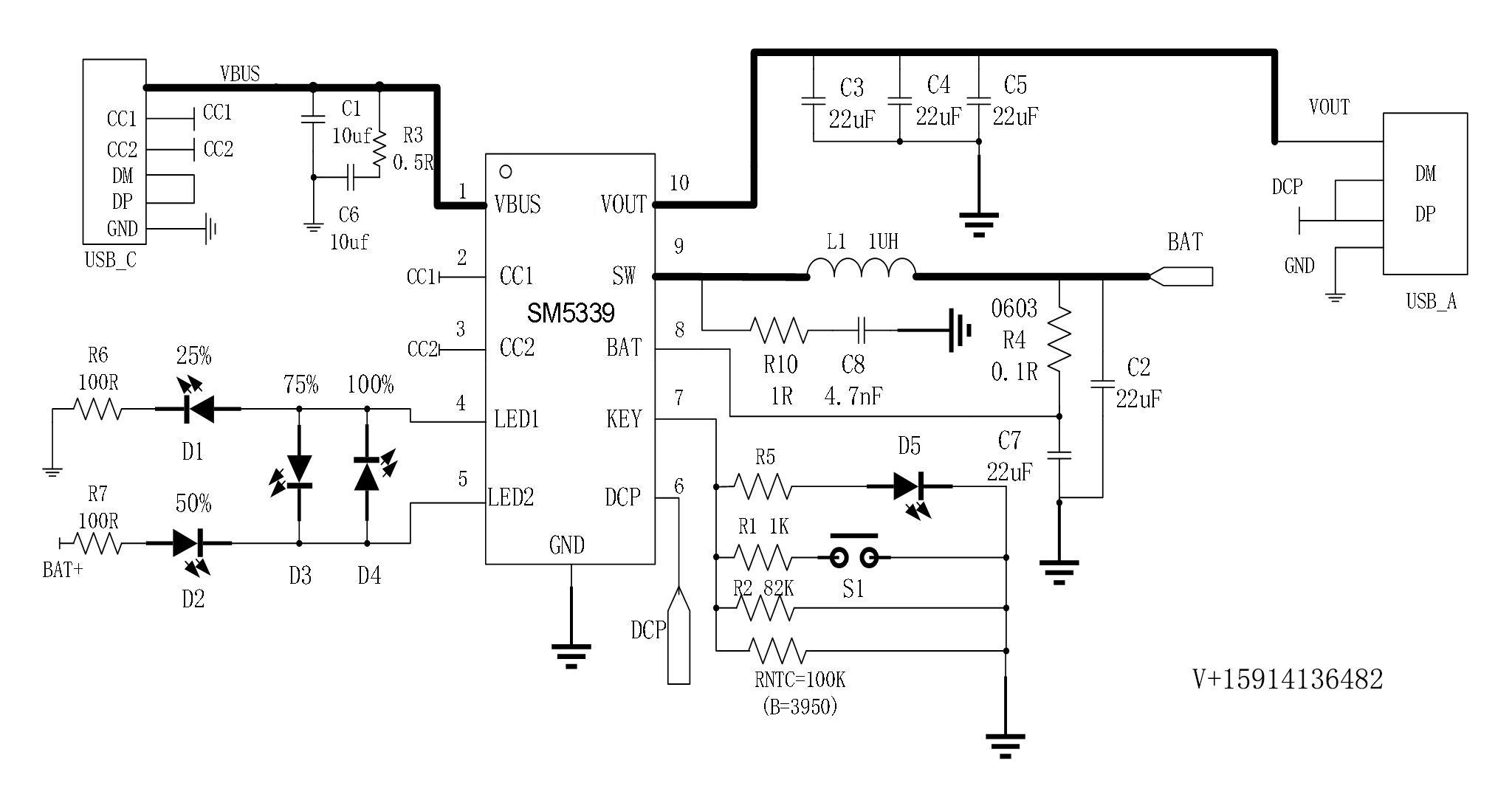

三、SM5339替代IP5316：ESOP10封装方案分析

3.1 核心参数对比

3.2 SM5339的替代优势

（1）待机功耗大幅优化

这是SM5339最突出的替代价值。SM5339待机电流典型值25μA；IP5316待机电流小于100μA，两者存在约3-4倍的差距。

以一个5000mAh移动电源为例，按100μA待机电流估算，仓储6个月的自放电约为432mAh（约8.6%电量）；而25μA方案同期仅消耗约108mAh（约2.2%电量）。对于需要长期仓储或待机的产品，这个差异直接影响用户“拿起即用”的体验，也减少了因自放电导致的售后问题。

（2）MCU状态读取更简洁

SM5339通过LED2引脚输出频率方波信号来指示芯片状态（待机0Hz、充电中128Hz、充满64Hz、异常2KHz等），MCU只需一个普通IO口读取频率即可获取电源系统状态。

IP5316则需要在硬件设计阶段选用定制型号IP5316_I2C，通过I2C总线进行通信，占用两个引脚且增加了寄存器配置的软件工作量。对于需要屏幕显示或蓝牙交互的产品，SM5339的频率输出方式在引脚资源和开发工作量上都更有优势。

（3）封装兼容性

ESOP10与ESSOP10封装尺寸基本兼容，PCB可直接替换评估，降低切换成本。核心充放电参数对等，无需重新设计功率回路。

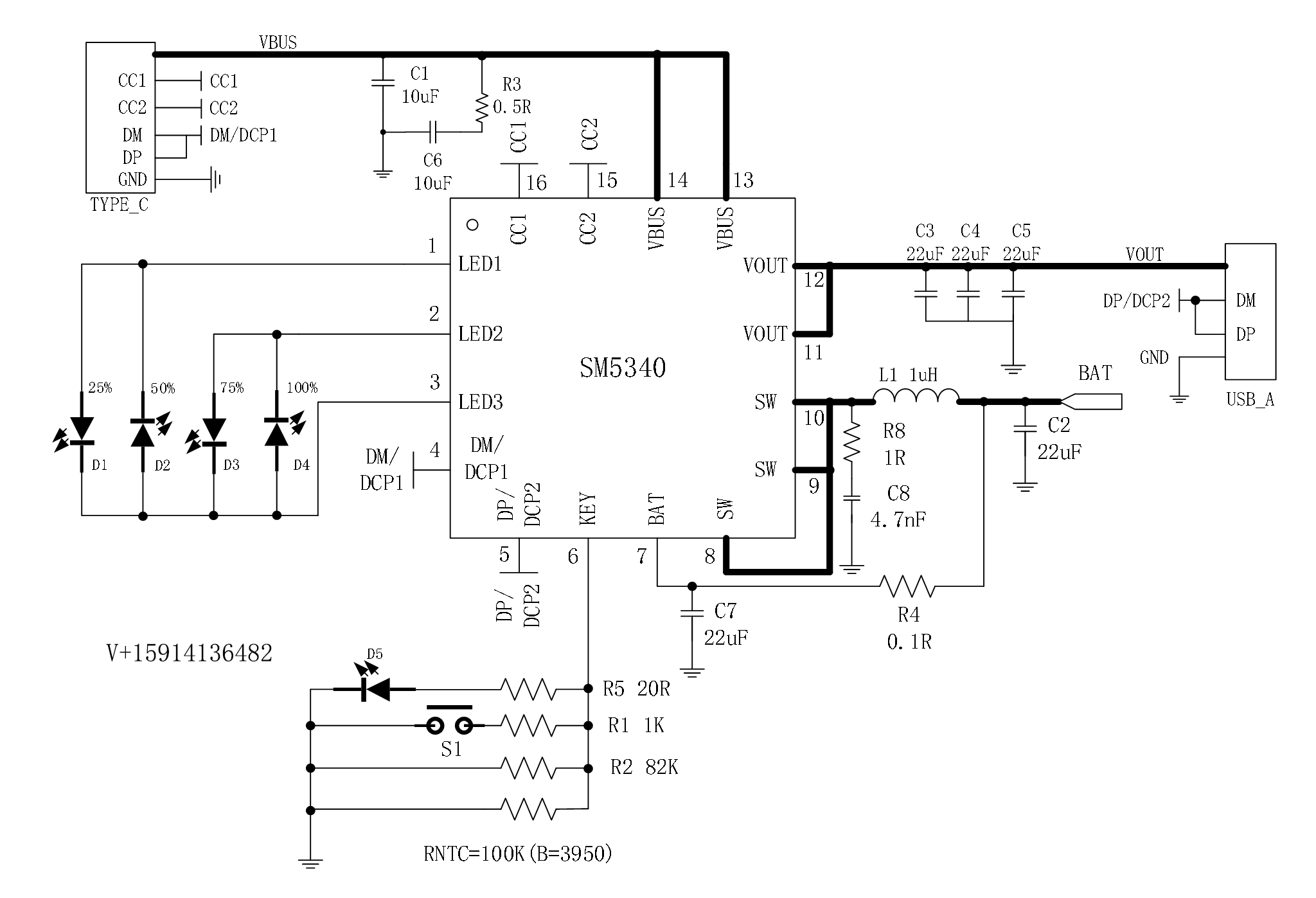

四、SM5340替代IP5326：QFN封装方案分析

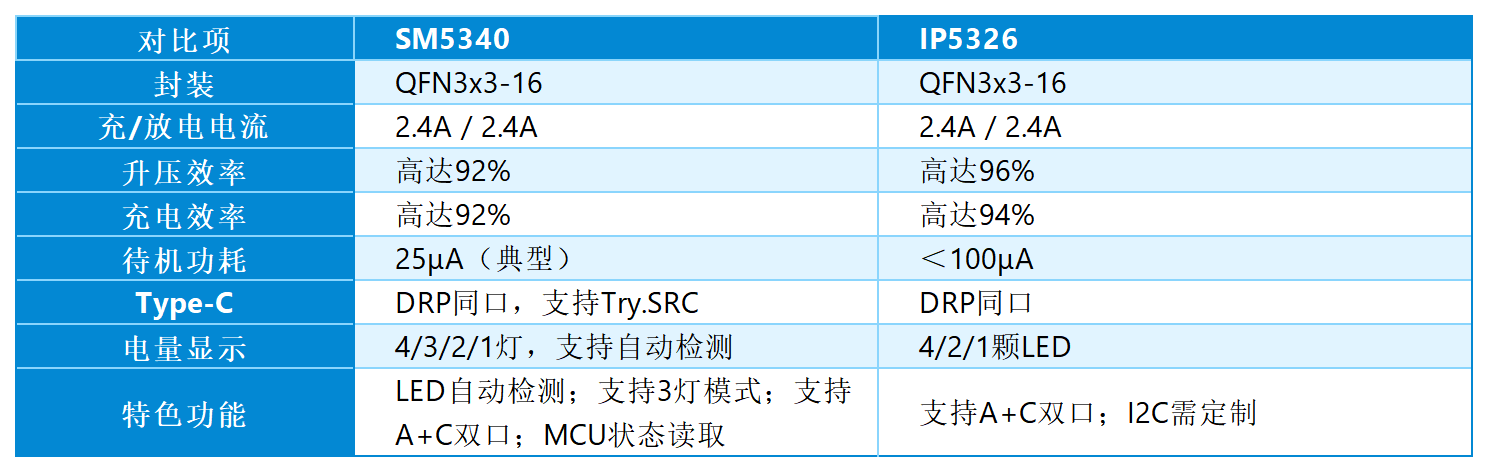

4.1 核心参数对比

4.2 SM5340的替代优势

（1）LED配置“零定制”，多SKU管理更灵活

SM5340支持1-4颗LED自动检测，同一版PCBA通过贴装不同数量的LED即可衍生多个产品配置，无需因灯数变更而更换芯片型号或重新备料。

IP5326支持4/2/1颗LED电量显示，但不同灯数对应不同型号，产品线扩展时需要重新管理物料。对于需要规划多SKU产品线的品牌商，SM5340的自动检测机制能显著降低物料管理复杂度和研发重复投入。

（2）支持3灯模式，覆盖更多产品形态

SM5340额外支持3灯电量显示模式，覆盖了IP5326未提供的中间档位配置。在一些小家电或便携设备中，4灯可能过多、2灯显示又不够精细，3灯恰好是一个实用的折中方案。

（3）待机功耗同样领先

SM5340待机功耗与SM5339一致，典型值25μA，相比IP5326的＜100μA同样具有明显优势。对于TWS耳机充电仓、便携剃须刀等需要长期待机的设备，这一特性直接转化为更好的用户体验。

（4）MCU通信无需定制

SM5340沿用与SM5339相同的LED2频率输出方案，无需定制I2C版本。IP5326的I2C功能需选用定制型号IP5326_I2C，增加了备料复杂度和采购周期。

（5）封装完全相同

QFN3x3-16封装与IP5326完全一致，PCB可直接替换评估，无需修改布局。

五、效率参数的客观说明

IP5316和IP5326在升压效率上标称96%（IP5326充电效率94%），高于SM5339/SM5340的92%。需要说明的是：

92%的充放电效率在2.4A工况下已能满足消费电子产品的温升和续航需求；

96%的效率通常在特定测试条件下测得（如特定输入输出电压、特定电感型号），实际系统效率还受到电感选型、布局布线、负载条件等因素影响；

对于移动电源和便携设备，待机功耗和系统可靠性往往是比峰值效率更关键的指标。

SM5339/SM5340在效率参数上略低于IP5316/IP5326，但在待机功耗、MCU通信便利性、LED配置灵活性上具有明显优势，选型时可根据项目侧重点综合权衡。

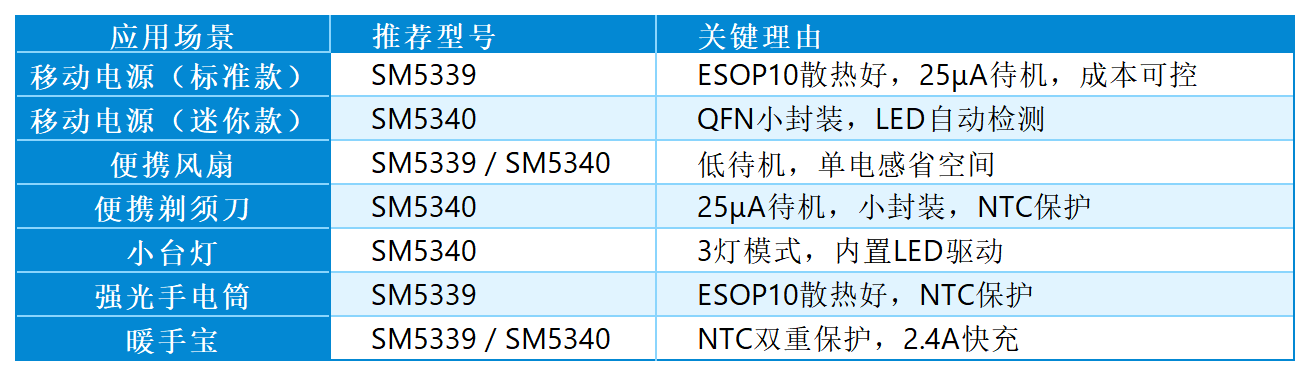

六、应用场景与选型参考

七、选型建议

SM5339替代IP5316的适用场景：当项目对封装兼容性有要求，且关注待机功耗和MCU通信便利性时，SM5339可作为IP5316的替换评估选项。封装基本兼容，核心参数对等，无需为MCU通信额外定制芯片型号，待机功耗从＜100μA降至25μA典型值。

SM5340替代IP5326的适用场景：当项目需要同一版PCBA衍生多种LED配置，或者需要3灯模式、更低待机功耗时，SM5340可作为IP5326的替换评估选项。封装相同（QFN3x3-16），LED自动检测功能可减少物料管理成本，MCU通信无需定制I2C型号。

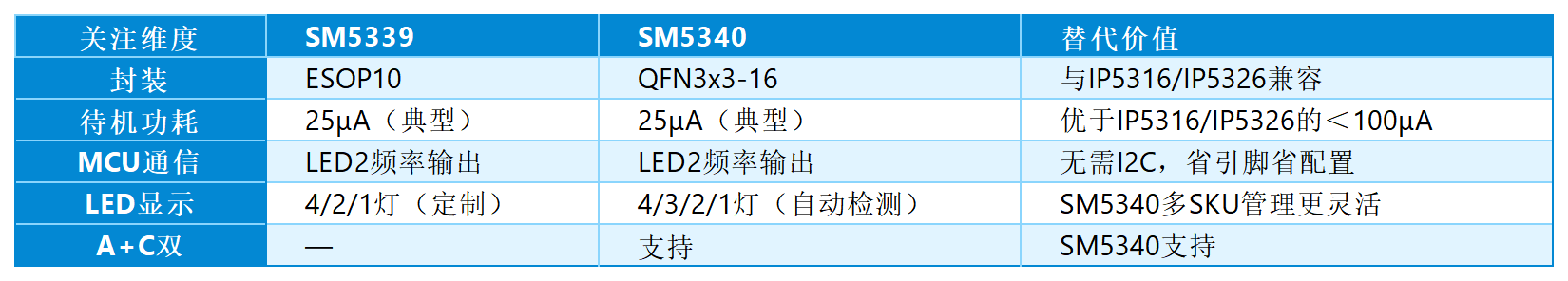

参数速查表：

以上对比基于各芯片公开规格书数据，具体设计请以最新官方规格书为准，并在实际项目中验证参数。
