IP6520U是英集芯面向车载充电器、快充适配器、智能排插做的同步开关降压SOC，定位不是堆瓦数，而是把“宽压车规母线适应能力 + 多协议识别 + Type-C PD输出”压进一颗ESOP8。和前面QFN系芯片不同，它输入能做到7.1V到32V、输出档位覆盖3.3V到21V、片内声称可支撑45W级母线条件，但USB PD广播只对外放5V/3A、9V/2A、12V/1.5A这组18W包，PPS版本再补3.3V起跳的细档；同时把BC1.2、Apple、QC2.0/QC3.0、华为FCP与高压SCP、三星AFC、MTK PE+1.1/2.0全部收进片内。对做单口车充、排插C口、低成本适配器的硬件团队来说，它的价值不在“最大功率好看”，而在小封装下少外挂、少调协议、宽压不怕整车电源抖动。

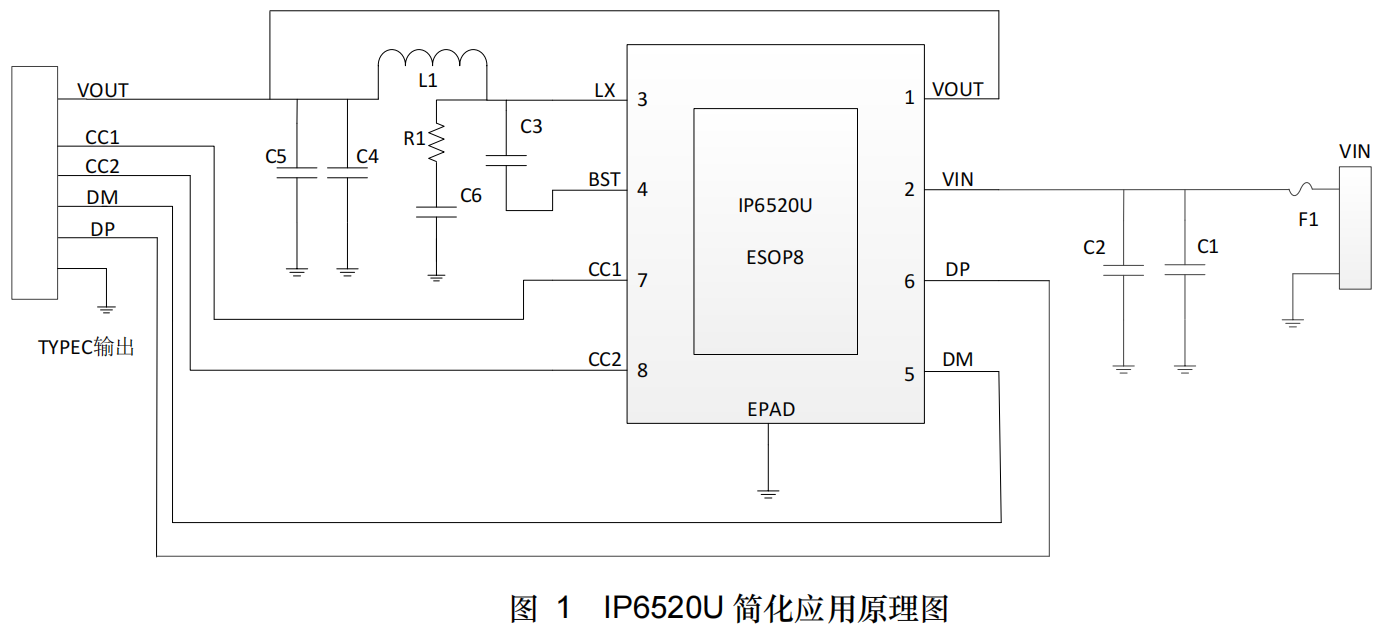

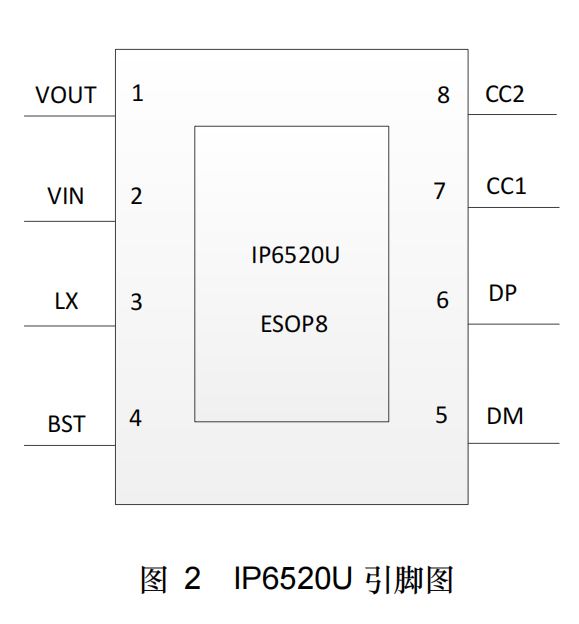

硬参数上，IP6520U内置上管30mΩ、下管20mΩ功率MOS，开关频率110kHz，VIN=24V、VOUT=5V/3A板端效率93.06%，软启动4ms。线补50mV/A，输出纹波在5V/3A下约85mV；保护面很全：输入欠压7.1V待机、过压32.6V关断且需跌回32.1V才恢复，输出欠压分两档——设定≥5V时掉到4.1V打嗝、设定＜5V时掉到3V打嗝，短路后2s重启，DP/DM过压4.5V、CC过压6V关输出，结温150℃关断、110℃恢复，ESD 4kV、VIN直流耐压40V、CC脚耐压30V。引脚只有VOUT/VIN/LX/BST/DM/DP/CC1/CC2加EPAD，BOM表里一颗22μH/5A/ DCR<12mΩ电感、100μF/35V电解、2.2μF与100nF小电容、2Ω+1nF的RC缓冲、4A保险丝就能跑通。QC高压下走CV/CP/CC三段跌落，PD高压下走CV/CC两段跌落，这种老协议兼容行为是它和纯PD新片不一样的地方。
痛点侧，它解决的是“小车充也要吃全协议但别把板子做复杂”。第一，12V/24V母线启停、负载突卸会冲到32V附近，片内OV/UV滞回加40V直流耐压让外置TVS压力变小；第二，市面配件同时吃QC、FCP/SCP、AFC、MTK PE，分开挂协议IC要加小板、加走线、加温升风险，IP6520U用CC1/CC2和DP/DM自动握手，单口产品不用再为“这台手机不快充”返工；第三，高压SCP优先逻辑让部分华为设备走高压SCP而非PD，实充功率比18W PD更好看；第四，长线车充末端掉压，50mV/A线补把末端电压托住；第五，ESOP8好焊好修，EPAD焊实地层、C1/C2靠近VIN、RC缓冲围住LX，产线维修换料比QFN省事。文档里没写车规等级，但32V输入、40V耐压、4kV ESD、过温自恢复这套组合，对后装车充和工业导轨小电源是够用的。
落地上，IP6520U适合“单C口、协议要全、功率不必破20W、外壳要小、BOM要短”的产品。车载点烟器头里12V/24V取电直接出Type-C，给手机/耳机/小平板补电；智能排插的C口副口挂一颗，主路AC-DC后面不用再放协议小板；桌面18W适配器、后装车充备品、4节锂电或12–24V导轨设备也能直接用。PPS版本在支持PPS的安卓机上做3.3V–5.9V/3A、3.3V–11V/2A细调，低压大电流段更顺。它不跟IP6559、IP6557拼100W/140W，也不跟IP6537U拼QFN多口仲裁，核心场景就是“一颗ESOP8搞定车端宽压 + 全协议单口快充”。
至为芯作为英集芯授权代理，给IP6520U客户准备的是能直接打样的物料包：ESOP8样品、单口车充参考图、BOM、Layout检查项都在内。参考设计会提醒22μH电感选5A级、DCR<12mΩ，输入电解耐压大于35V，C2靠近VIN引脚，RC缓冲和LX/GND围成最小环路，EPAD必须和板地大面积焊接。客户定型常卡在SCP优先于PD的握手顺序、PPS版本广播包配置、线补斜率与线阻不匹配、QC高压CV/CP/CC拐点调感、ESOP8散热铜皮不够导致夏天下电这几件事，技术侧会按手册对波形、对温升、对限流阈值。18W单口SOC参数表看着都像，真到量产，外围选型、EPAD接地、协议握手顺序才是良率和返修率的分水岭，这也是这颗小封装芯片值得被认真做方案支持的地方。
