卫星同步时钟10MHz标准源实现方法

一、 简介

时间同步装置根据《电力系统时间同步技术规范》、《华东电网统一时钟系统技术规范》和《上海电网 GPS 时间同步系统技术原则和运行管理规定》进行设计。装置采用1U全宽、全铝合金材质机箱，结构稳定，耐腐蚀能力强，能够满足各类恶劣现场环境的使用要求。以下将时间同步装置以下简称“装置”。

装置可同时接收中国北斗系统(北斗二号和北斗三号) （BDS）、美国GPS导航系统（GPS）、日本准天顶卫星系统（QZSS）、俄罗斯格洛纳斯导航系统（GLONASS）、欧盟伽利略卫星导航系统（GALIEO）、以及星基增强系统（SBAS）。实现多系统联合定位和授时，并通过最优算法确保输出最精准的时间和坐标位置。用户可通过配置软件任意选择需要的星座。

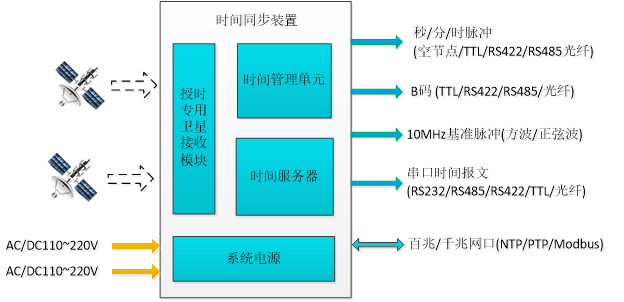

下图为装置的资源示意图，它采用模块化设计，最多可支持40路B码，8个百兆或千兆网口，支持双路 GPS 卫星模块配置及双路电源热备用，配置灵活多样。输出信号制式丰富，包括 TTL、空接点、差分、串口、网络、光纤等，可为变电站、发电站、通信基站、新能源站、公路交通、航运、金融机构等领域，提供高精度、高稳定、高安全、高可靠的时间基准信号。

特点

标准兼容

同时支持美标与国军标。美标：IEEE1344、IRIG STANDARD 200、1-2018、B00x等；国军标：GJB2991A-2008。

高稳守时

内置高精度恒温晶振，通过闭环伺服控制，卫星信号丢失后仍可保持高精度时间输出。

掉电守时

掉电后RTC自动守时，续航≥30天。无电池，免维护设计。

手动设置时间

支持通过调试软件设置装置的系统时间，可以任意设置。

多网口支持

最多支持8路百兆/千兆独立网口，每口可配不同网关，实现局域网隔离。

百兆网口：支持V2/V3/V4、SNTP V3/V4、、单播、组播、广播、Modbus-TCP；

千兆网口：NTP支持V2/V3/V4、SNTP V3/V4、单播、组播、广播；PTP支持IEEE 1588 V2.0、Modbus-TCP；

串口与协议

RS232/RS485支持：Modbus-RTU、1、NMEA0183（ZDA/RMC/GGA）、自定义简易规约等。

脉冲输出

支持秒脉冲PPS/分脉冲PPM/时脉冲PPH，输出方式：TTL、RS422/RS485、空节点、光纤。

10MHz基准输出

支持10MHz方波或正弦波，默认为方波。

网管与维护

支持SNMP，具备NTP日志查看、远程固件升级、密码登录功能。

全隔离防护

所有通信接口3KV电气隔离，提升EMC抗干扰能力，保护核心电路。

电磁屏蔽

使用全铝合金机箱，表面氧化导电处理，形成全封闭屏蔽层，增强电磁屏蔽能力，抗静电、抗辐射。

绝缘环设计

绝缘环使SMA接口与机箱绝缘，信号地与大地隔离，阻断外部干扰，增强抗EMC能力。

工业级可靠性

全部器件工业级，工作温度：-40℃～85℃。

二、 多种输出配置

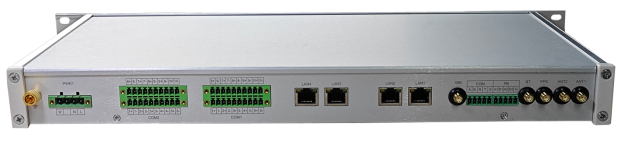

1. 配置B(4网口）

2. 配置C（6网口）

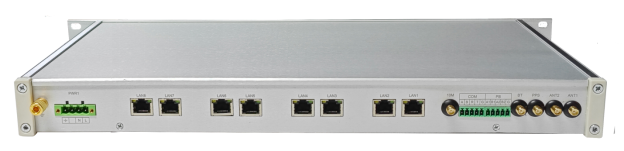

3. 配置D（8网口）

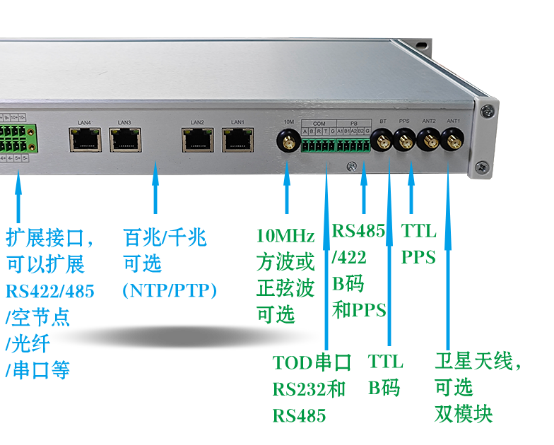

4. 10MHz参考时钟输出

通过SMA接口输出

三、 10MHz参考时钟测量

10MHz参考时钟，并不是简单的通过恒温晶振输出，而是通过系统精确的计算和调控的，最终实现频率的与卫星时间同步，相位与卫星时间同步。

上图是卫星时钟驯服恒温晶振的一个系统。其核心目标是通过卫星的秒脉冲（PPS）长期高精度特性，来校准本地恒温晶振的短期稳定度，从而输出一个既准确又稳定的频率与时间基准。

PPS（卫星秒脉冲）：作为整个系统的外部绝对时间基准。虽然单次PPS可能存在几十纳秒的随机抖动，但它在长时间内（如数小时或数天）的平均值极为准确，无累积误差。

恒温晶振（10MHz OCXO）：作为本地高稳频率源。它提供10MHz正弦波或方波。OCXO的短期稳定度极高（秒稳好），但存在因老化、温度变化引起的频率漂移（长期偏差）。

FPGA 接收10MHz基准信号和PPS信号。

在FPGA内部，通过时间数字转换器（TDC，Time-to-Digital Converter）或计数器逻辑，精确测量PPS上升沿与10MHz时钟下一个上升沿之间的时间差值（即相位差）。同时，FPGA利用10MHz时钟计数，测量两个连续PPS之间的时钟周期个数。由于标准PPS间隔为1秒，10MHz理论计数值应为10,000,000。实际计数值与理论值的差值，直接反映了晶振当前的频率偏差。

偏差计算与环路滤波（FPGA + MCU协作）

粗测与滤波：FPGA将每次测量的相位差和计数值传给MCU（微控制器）。MCU运行数字锁相环（DPLL，Digital Phase-Locked Loop）算法，通常包含一个低通滤波器（环路滤波器）。

消除抖动：该滤波器会滤除单次PPS的高频随机抖动，提取出晶振缓慢变化的频率漂移趋势（即控制量）。这一环节至关重要，防止PPS的瞬间抖动直接干扰晶振的控制电压。

数模转换与压控调频（执行级）

DAC（数模转换器）：MCU根据滤波后的偏差值，计算出一个对应的数字控制字，并写入DAC。电压转频率：DAC将此数字量转换为一个高精度的模拟压控电压，施加到OCXO的压控端（Vc）。

闭环反馈：该电压改变OCXO内部的晶体负载电容，从而微调其输出频率。若测出10MHz偏快，则降低DAC电压；若偏慢，则升高DAC电压。

整个系统处于负反馈闭环状态，

比对：FPGA持续比对“卫星PPS”与“本地10MHz”的相位差。

积分：MCU将相位差随时间累积，计算出频率误差的积分值（消除静态误差）。

校正：MCU输出DAC值，缓慢牵引OCXO的频率，使其分频产生的1Hz信号无限逼近卫星PPS。

保持：当卫星信号丢失时（Holdover模式），MCU停止更新DAC值，并依赖OCXO极高的短稳特性，依靠最后一次存储的控制电压继续维持高精度输出，保持数小时内的守时精度。

驯服后的10MHz信号不仅用于反馈，还直接输出给外部设备，作为高精度的频率基准源。

四、 10MHz输出

恒温晶振会根据卫星模块的PPS，实时进行伺服调节，频率和相位准确度会越来越高。

注意：10MHz方波是上升沿对齐，正弦波是向下过零点对齐。

10MHz方波与PPS（黄色）

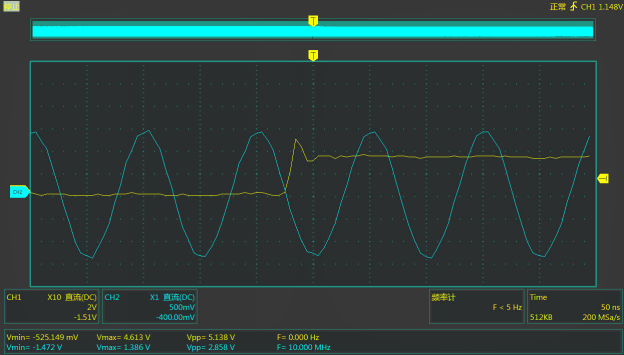

10MHz正弦波与PPS（黄色）
