42N03 低压电源开关NMOS管选型 ▏HCD006N03L 30V 42A 沟槽型 惠海原厂 N 沟道 MOSFET

在消费类电源、负载开关、马达驱动等低压电路设计中，PDFN3×3 小封装功率 MOS 是硬件选型里高频考量的器件。HCD006N03L 为惠海原厂采用沟槽工艺开发的 N 沟道 MOSFET，规格 30V，连续电流 42A，封装 PDFN3*3。

器件依托沟槽工艺，具备较低的栅极电荷，支持低栅压驱动，门极驱动电压可低至 4.5V，适配低压控制信号驱动场景，同时拥有不错的电流承载能力，器件为无铅封装，满足环保相关要求。

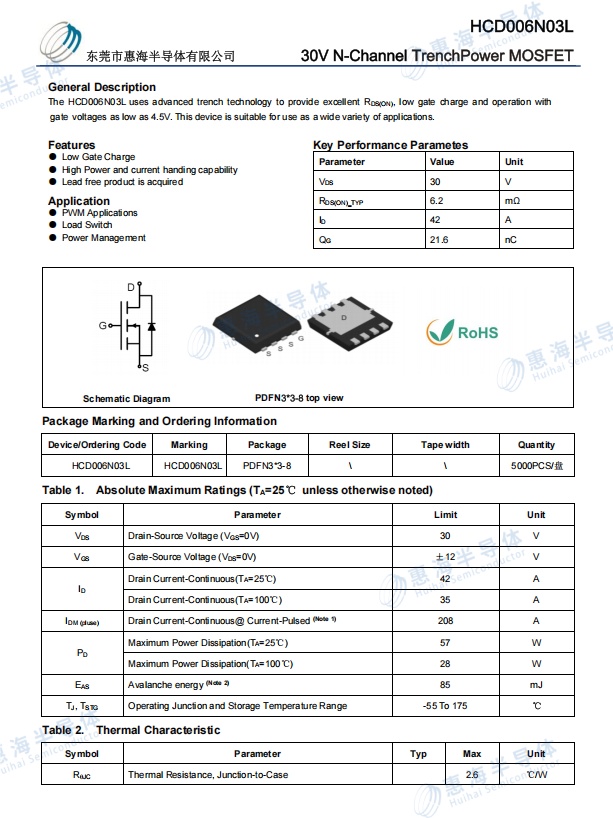

惠海半导体原厂HCD006N03L核心参数要点

- 器件类型：N 沟道功率 MOSFET

- VDS：30V

- ID：42A

- 封装：PDFN3×3

- 工艺：沟槽 Trench 工艺

- 最低驱动 VGS：4.5V

惠海半导体原厂HCD006N03L典型应用场景

适合 PWM 控制回路、负载开关、电源管理等电路设计，可用于加湿器、雾化器、美容仪、小家电、蓝牙音箱、电弧打火机、车灯、舞台灯、马达驱动、逆变器、无线充电、POE 供电、无刷电机、电动工具、PD 快充、太阳能电源、防盗器、充电器、电动车转换器等低压功率电路。

惠海沟槽低压 MOS 管覆盖 VDS±20V~±250V 区间，包含 N 沟道、P 沟道，多封装可选：

- SOT23-3L P 管：3401、10P03、5P04、4P06、5P10

- SOT23-3L N 管：3400、8N03、6N04、6N06、3N10、5N10、6N10、2N15、5N12、15N10、30N10、50N10、90N10、30N12、15N15、50N15、10N20

- PDFN5*6 / TO-252 N 管：30N03、60N03、90N03、120N03、100N04、90N04、30N06、50N06、90N06、120N06

- TO-252 P 管：100P02、60P06、30P10、50P10、20P15、20P20

- SOT89 N 管：15N10、12N06、40N06、20N03、40N06、15N15、10N20

- PDFN3×3 N 管：30N03、60N03、90N03、25N06、50N06、70N06、15N10、25N10、45N10、70N10、10N15

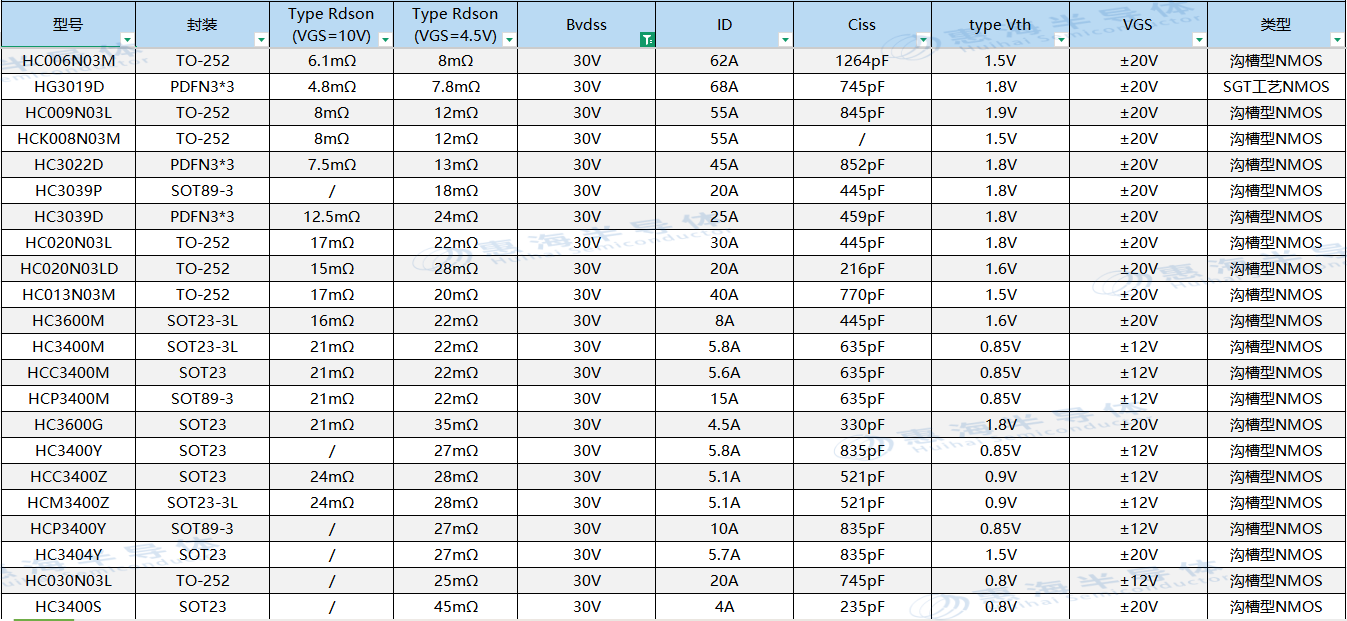

惠海原厂3V N沟道MOS管选型参考：

HC006N03M、HG3019D、HC009N03L、HCK008N03M、HC3022D、HC3039D、HC020N03L、HC020N03LD、HC013N03M、HC3600M、HC3400M、HCC3400M、HCP3400M、HC3600G、HC3400Y、HCC3400Z、HCM3400Z、HCP3400Y、HC3404Y、HC030N03L、HC3400S.....
