PW6607PD/QC 快充协议电压诱骗控制器
一颗高度集成的 USB 电源传输接收端控制器，自动完成 PD/QC 协议通讯， 输出设定电压。内置 PD 通讯模块与 QC 通讯，外围简洁，可靠性卓越。
PD3.0快充协议
QC2.0快充协议
5/9/12/20V输出挡位
DFN8封装形式
产品概述
PW6607 是一颗 USB 电源传输接收 SINK 端控制器芯片， 可以从 PD/QC 适配器电源请求设定的电压。
当连接 USB 电源时，PD/QC 协议自动通讯，完成 PW6607 设定的电压请求通讯， 并输出通讯设定的电压。PW6607 内置 PD 通讯模块和 QC 通讯，集成度高，外围简洁。
USB Type-C UFPPD 自动识别降压高耐压引脚电阻设定电压

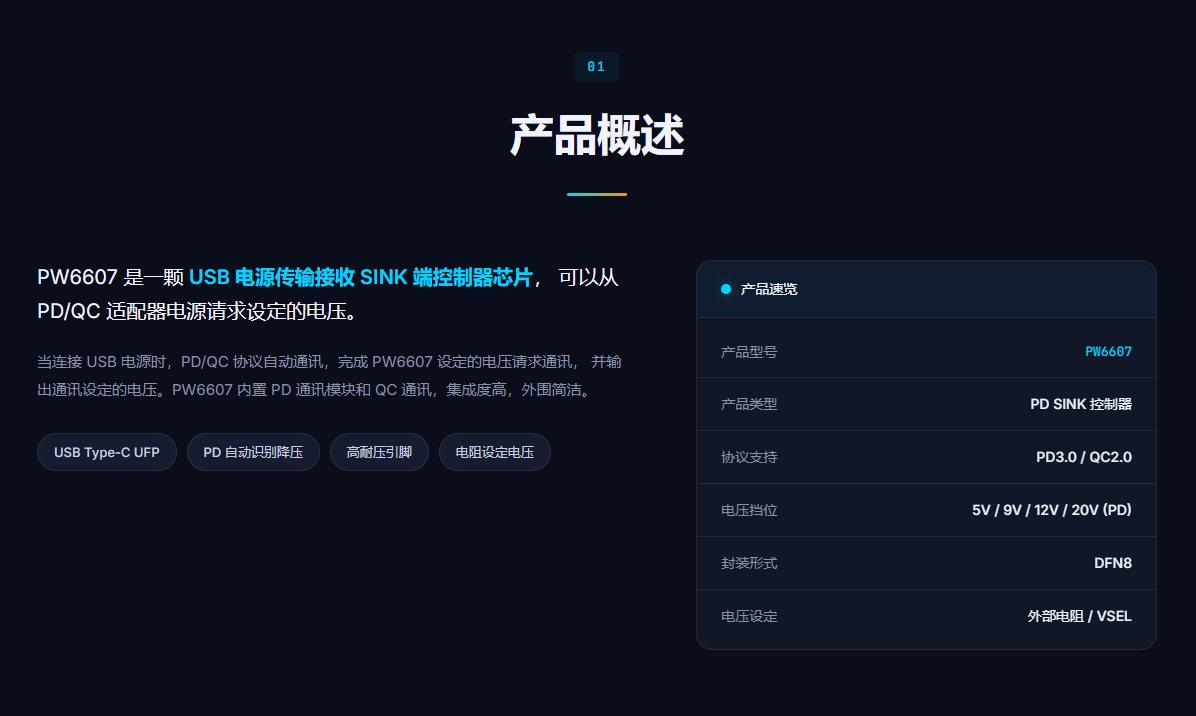

产品速览
产品型号PW6607
产品类型PD SINK 控制器
协议支持PD3.0 / QC2.0
电压挡位5V / 9V / 12V / 20V (PD)

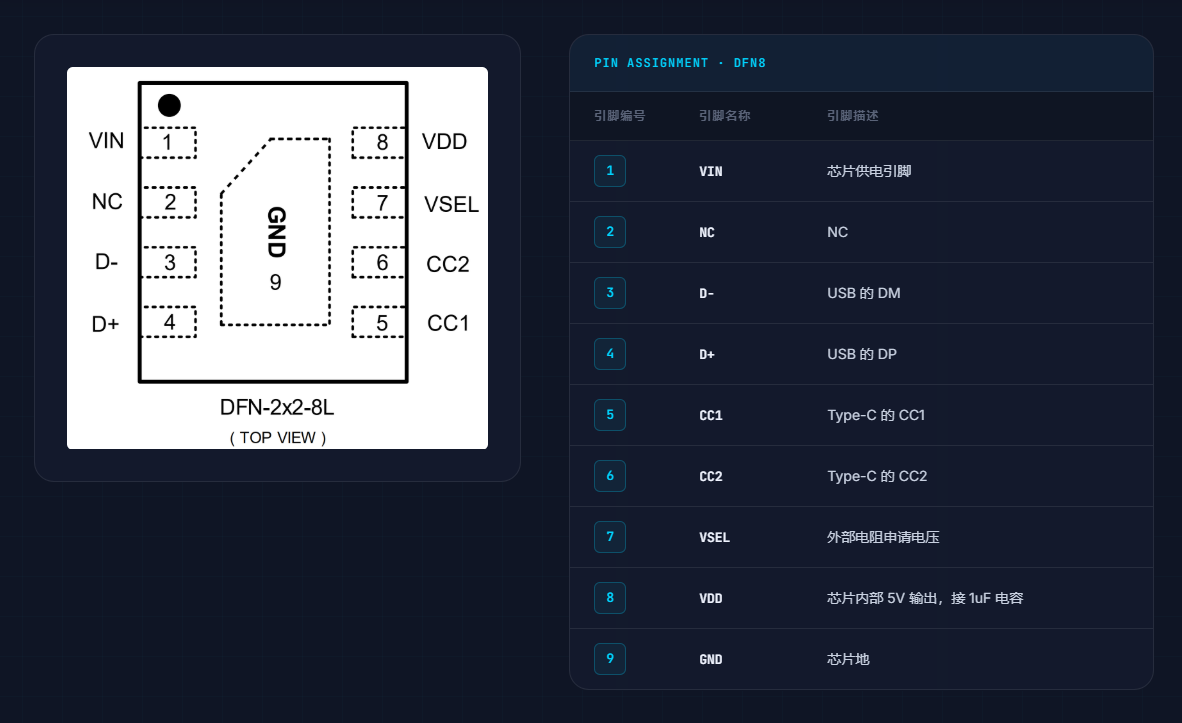

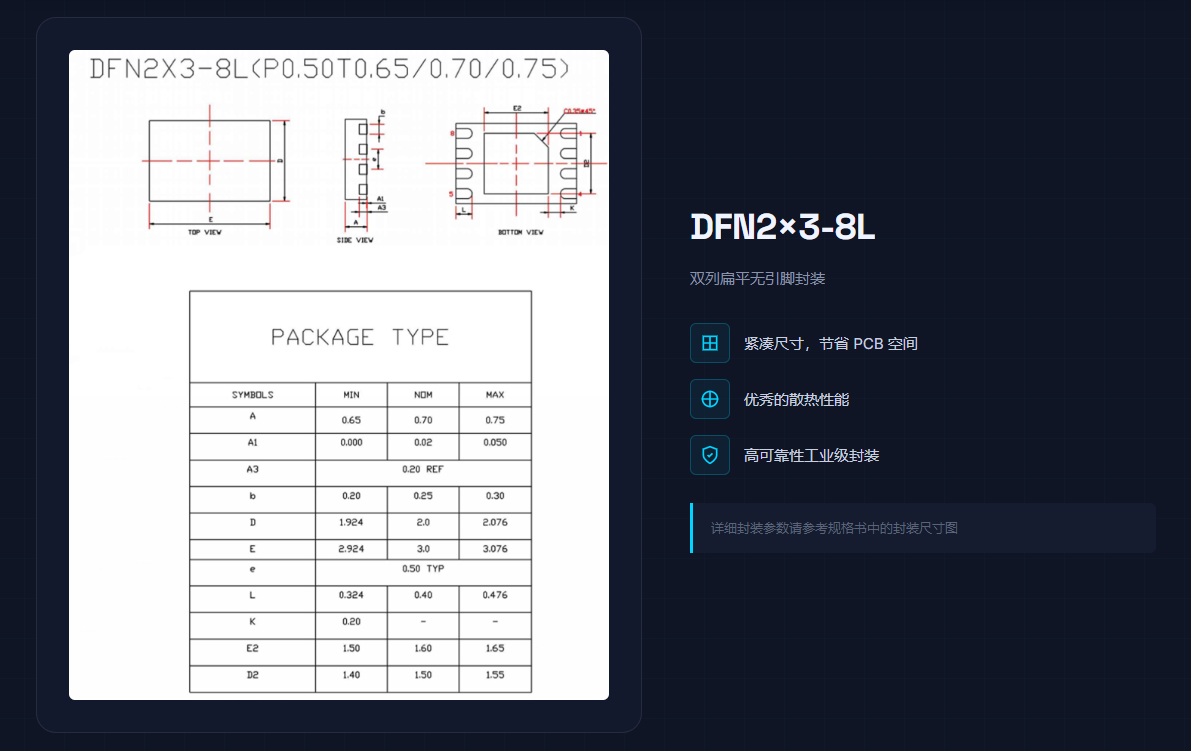

封装形式DFN8
电压设定外部电阻 / VSEL

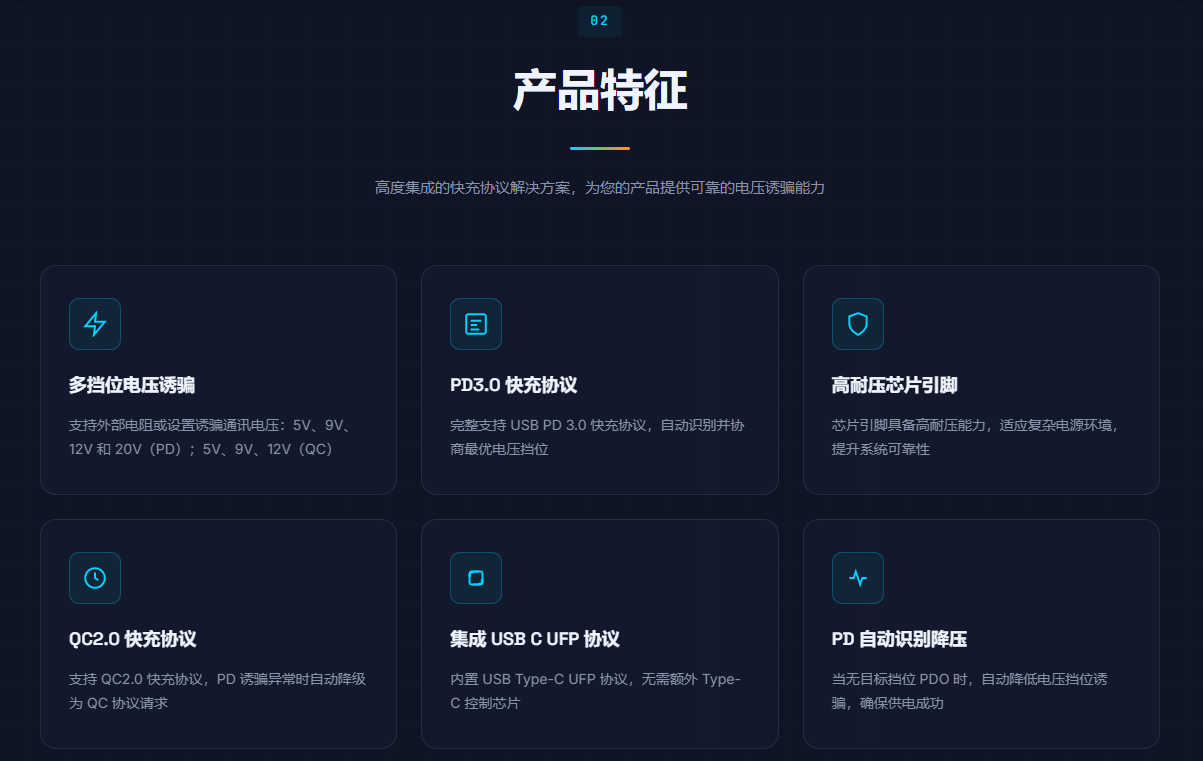

产品特征
高度集成的快充协议解决方案，为您的产品提供可靠的电压诱骗能力
多挡位电压诱骗
支持外部电阻或设置诱骗通讯电压：5V、9V、12V 和 20V（PD）；5V、9V、12V（QC）
PD3.0 快充协议
完整支持 USB PD 3.0 快充协议，自动识别并协商最优电压挡位
高耐压芯片引脚
芯片引脚具备高耐压能力，适应复杂电源环境，提升系统可靠性
QC2.0 快充协议
支持 QC2.0 快充协议，PD 诱骗异常时自动降级为 QC 协议请求
集成 USB C UFP 协议
内置 USB Type-C UFP 协议，无需额外 Type-C 控制芯片
PD 自动识别降压
当无目标挡位 PDO 时，自动降低电压挡位诱骗，确保供电成功
功能概述与工作流程

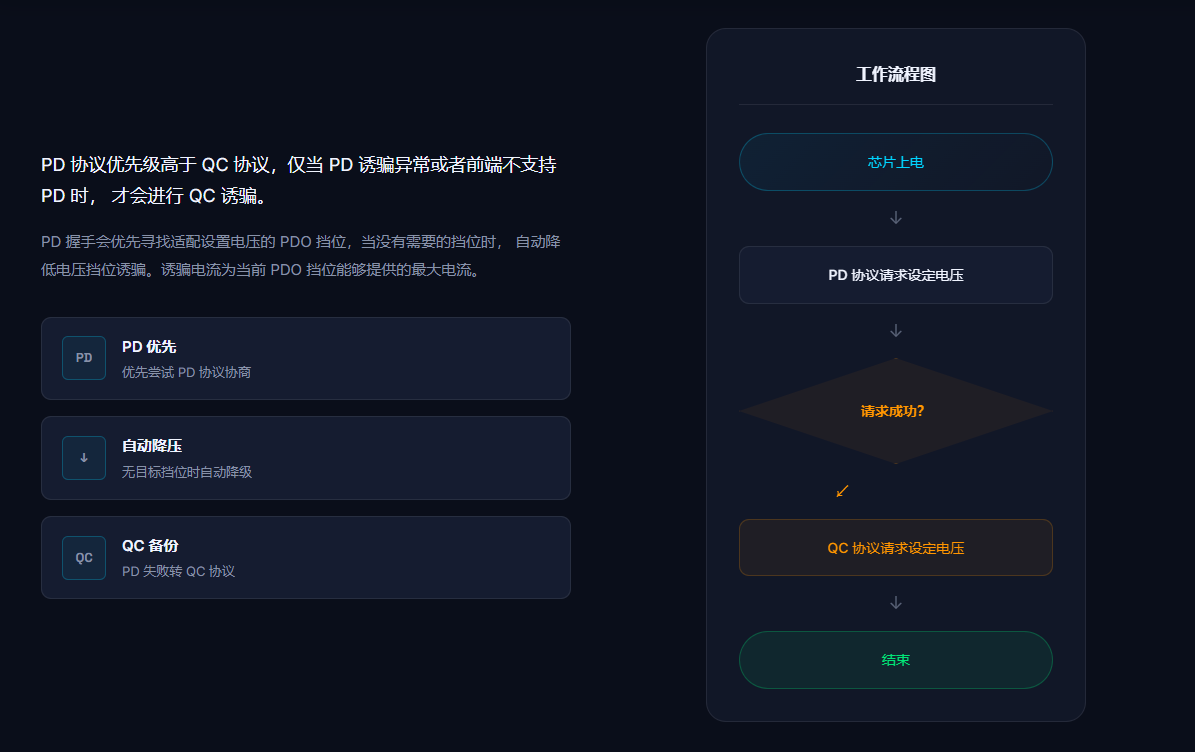

PD 协议优先级高于 QC 协议，仅当 PD 诱骗异常或者前端不支持 PD 时， 才会进行 QC 诱骗。
PD 握手会优先寻找适配设置电压的 PDO 挡位，当没有需要的挡位时， 自动降低电压挡位诱骗。诱骗电流为当前 PDO 挡位能够提供的最大电流。
PD PD 优先优先尝试 PD 协议协商
↓ 自动降压无目标挡位时自动降级
QC QC 备份PD 失败转 QC 协议

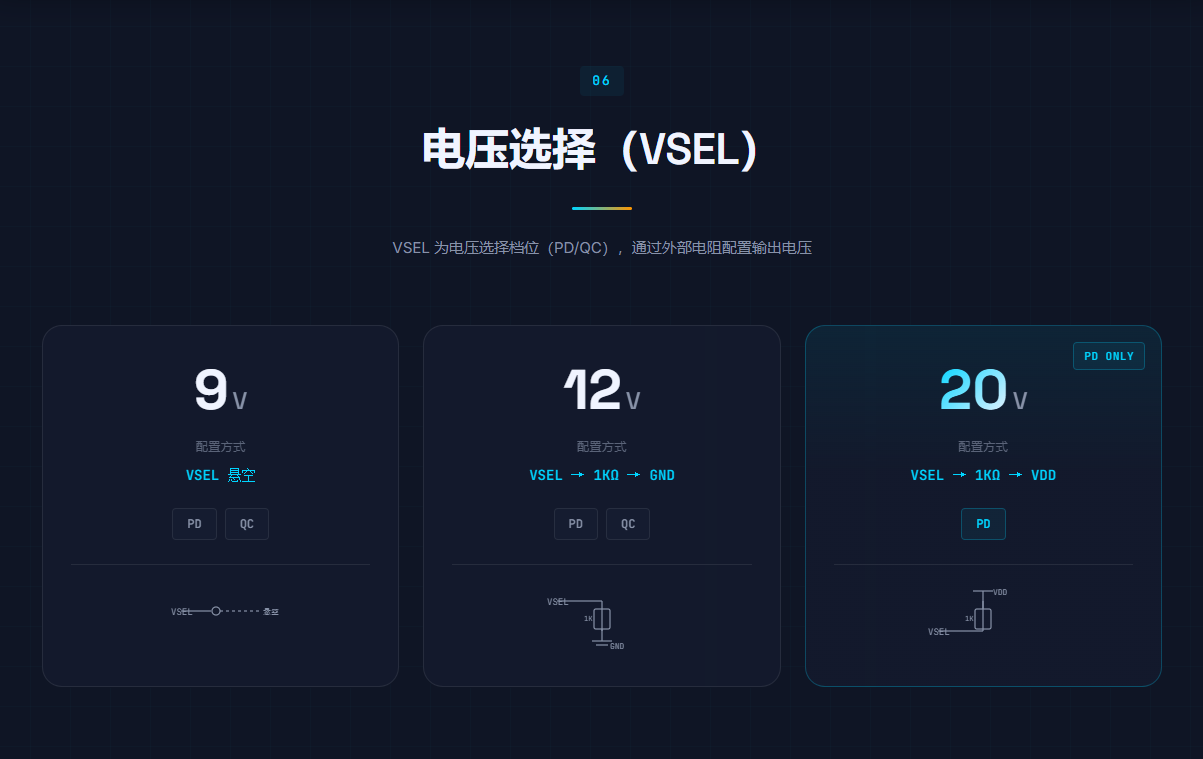

电压选择（VSEL）
VSEL 为电压选择档位（PD/QC），通过外部电阻配置输出电压
9V 配置方式VSEL 悬空 PDQC
12V 配置方式VSEL → 1KΩ → GND PDQC 20V 配置方式VSEL → 1KΩ → VDD PD

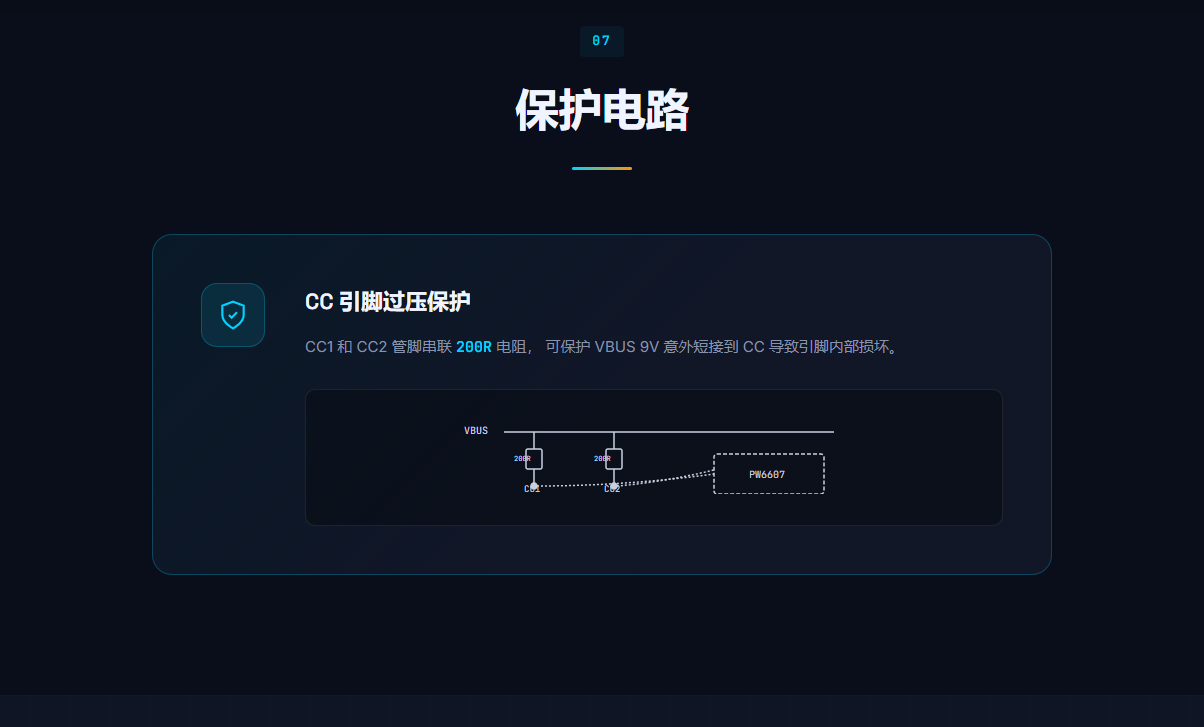

CC 引脚过压保护
CC1 和 CC2 管脚串联 200R 电阻， 可保护 VBUS 9V 意外短接到 CC 导致引脚内部损坏。
应用场景
广泛适用于各类需要从 USB PD/QC 适配器取电的设备
锂电钻、电动螺丝刀、电动扳手等便携工具的快充供电方案
无线充电发射端的 PD 取电与电压转换，支持多功率档位
家用及小型办公路由器的 USB PD 供电方案
小家电
便携咖啡机、小型加湿器、桌面风扇等小家电的 PD 供电
