如果你拆开过任何一块工业控制板，大概率会在电源区域看到这样一套组合：一颗LM2596（或同类DC-DC芯片）负责第一级降压，后面跟着一颗AMS1117做第二级稳压。从PLC到电机驱动板，从数据采集模块到HMI触摸屏，这个"DC-DC + LDO"的两级架构几乎是工控电源的标配。
一、12V 转 3.3V，到底该怎么降？
工控板的输入一般是 12V 或 24V，而主控 MCU、传感器、通信模块普遍是 3.3V 供电。从 12V 降到 3.3V，压差有 8.7V，这时候有两条路：
路线 1：直接用 LDO（比如 AMS1117）一步降下来
优点：电路极简，纹波小，成本低
致命问题：压差 8.7V，按 MCU 功耗 200mA 算，LDO 上的耗散功率 = 8.7V × 0.2A ≈ 1.74W
实际板子上 LDO 烫得摸不住，长期工作可靠性大打折扣，还得加大散热片
路线 2：直接用 DC-DC Buck（比如 LM2596）一步降到 3.3V
优点：效率高，85% 以上，不怎么发热
问题：开关电源天然有纹波，几十 mV 到上百 mV 的开关噪声直接灌进 MCU 和 ADC，模拟采样精度、串口通信稳定性都会受影响。
两条路都有硬伤。 所以工业板子的标准答案是：两级降压。

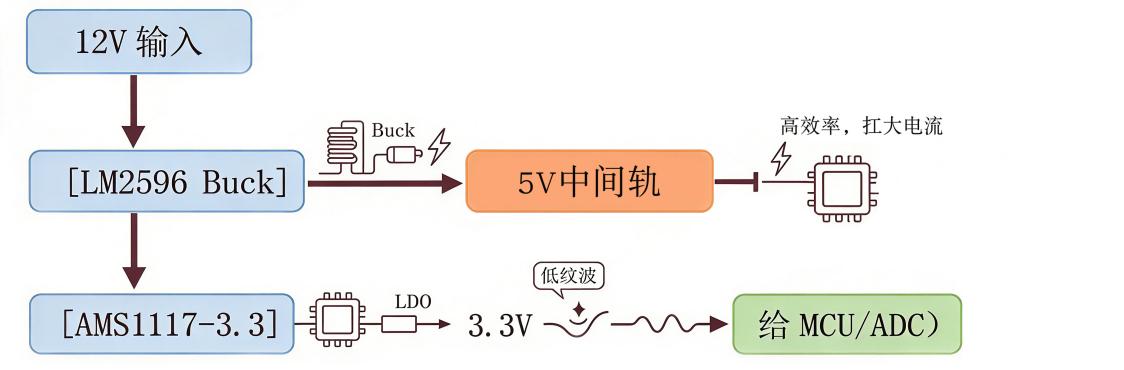

二、两级方案：DC-DC 负责 “粗降”，LDO 负责 “精洗”
第一级 LM2596：把 12V 压到 5V 中间电压。压差小了（12V→5V 只有 7V），效率高；5V 这一路顺便给继电器、风扇、显示屏这类对噪声不敏感的外设供电。
第二级 AMS1117-3.3：只承担 5V→3.3V 这 1.7V 的小压差。耗散功率 = 1.7V × 0.2A ≈ 0.34W，手摸只是微温，根本不需要散热片；同时 LDO 的高 PSRR（电源抑制比）把 Buck 残留的开关纹波再压一遍，给后面的 MCU 一颗 "干净" 的 3.3V。
一句话总结：Buck 管效率，LDO 管噪声，两级配合，发热和干净两头都占。
三、典型电路怎么画？
LM2596 的典型应用外围其实不复杂，记住这几个关键器件：
输入电解电容：一般选 220μF/35V，扛 12V 输入的纹波电流
续流二极管：必须用肖特基（比如 1N5822），快恢复的不行，开关损耗会很大
输出电容：220μF/10V 电解，再加一颗 0.1μF 陶瓷电容滤高频
AMS1117 那边更简单：输入输出各一颗 10μF 电容就够，PCB 上尽量贴着芯片引脚放。
四、为什么工控板偏爱这两颗？
翻一下手里的工控板、PLC 扩展模块、电表，十块有八块用的就是这个组合，原因其实很现实：
抗造耐用：LM2596 宽压输入（4.5V~40V），24V 工业总线偶尔浪涌也扛得住；AMS1117 自带过热保护和限流，死不了
高性价比：两颗加起来成本不到一块钱，批量采购随便挑供应商
方案成熟：这两颗料几十年了，参考设计一搜一大把，新手照着抄都能跑
方便维护：板子用个五六年坏了，仓库里随便抓一颗就能换，不像小众芯片还得等采购
LM2596 + AMS1117：Buck 先压到 5V 保效率，LDO 再压到 3.3V 保干净，是工控板几十年沉淀下来的稳妥方案。国产料现在 Pin to Pin 替代很成熟，成本和交期都更友好
