欧创芯 OC5222AN：5–60V 平均电流型 LED 恒流驱动器规格解读

OC5222AN 是一款外围电路简单的多功能平均电流型 LED 恒流驱动器。输入电压范围 5–60V，适用于降压 BUCK 大功率调光恒流 LED 领域；支持 PWM / 模拟 / 分段三种调光方式，PWM 端口可响应最小 20ns 脉宽；输出电流可调范围 60mA–3A，恒流精度 ≤±3%，内置 60V/33mΩ 功率 MOS。

关键参数（测试条件：TA=25℃；数据来源：OC5222AN_DS02CN）

- 输入电压范围 VIN：5–60V

- 输出电流可调范围：60mA–3A

- 恒流精度：≤±3%

- 恒流控制电压 VREF：200mV（典型值，范围 194–206mV，VDD=5.5V）

- 调光比：65536:1

- 最高效率：95%

- 最大工作频率：1MHz（1000kHz）

- VDD 钳位电压：5.5V

- 工作电流 IDD：0.55mA（VDD=5.5V，无负载）；VDD 静态电流 IVDDQ：0.64mA（无负载）

- PWM 调光最小响应脉宽：20ns

- 内置 MOS 耐压 VDS：60V

- 内置 MOS 导通电阻 RDSON：33mΩ（VGS=4.5V）

- 过温保护阈值：140℃

- 静电耐压 VHBM：2000V（HBM 人体模型）

- 工作结温范围 TJ：-40℃～+125℃；工作温度范围 TA：-40℃～+85℃

- 封装：SOP8

功能特性

- 平均电流工作模式：输出电流由内部误差放大器与 200mV 基准比较实现恒流控制，受输入电压、系统电感影响小

- 三种调光方式：

- PWM 端口：支持超小占空比 PWM 调光，可响应最小 20ns 脉宽；低电平关断输出

- LD 端口：悬空为高亮模式；接比 VDD 高 1V 以上电压为 1/2 电流低亮模式；接 0.2–1.2V 模拟信号进入模拟调光模式，低于 0.2V 关闭输出（可用于汽车远近光灯切换）

- LD 端口亦可作 PWM 调光，高电平需超过 1.2V

- 内置 5.5V 稳压管，内部集成环路补偿，外围电路简洁

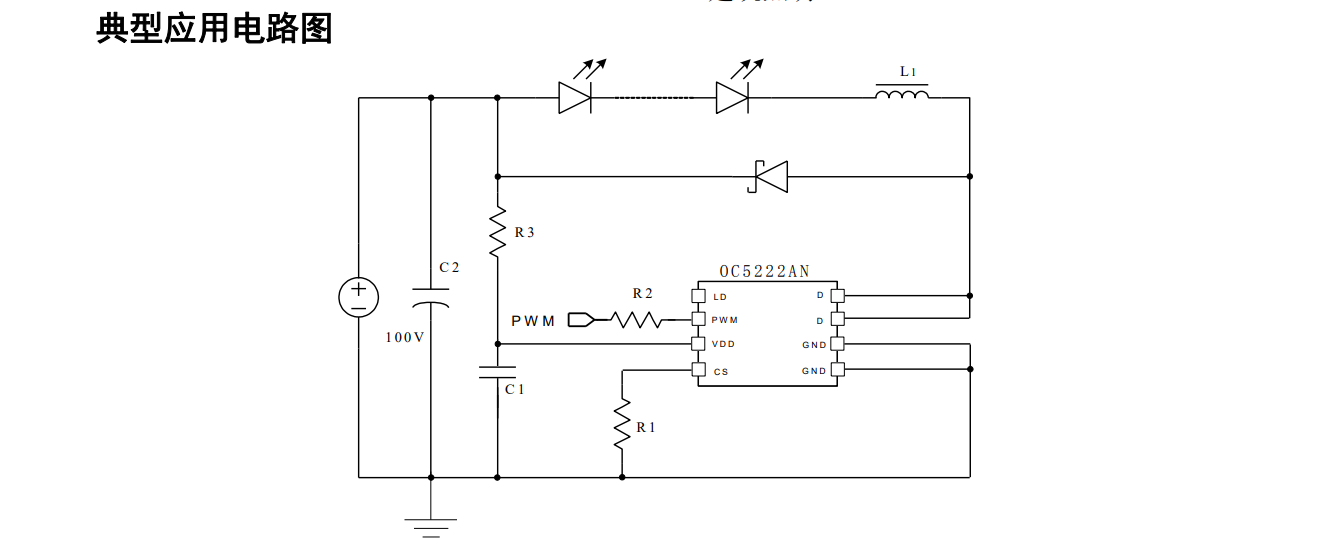

典型应用

- 景观亮化洗墙灯

- 舞台调光效果灯

- 高端汽车照明

- LCD 背光照明

- 建筑照明

设计注意事项

- 输出电流由检流电阻设定：IOUT = 0.2V / RCS

- VDD 供电电阻 R3：VDD = VIN − ID × R3，推荐 VDD 供电电流 5–10mA，VDD 实测电压 5V 以上；R3 参考值 ——VIN 5V：100Ω；12V：0.8–1.3kΩ；24V：2–4kΩ；36V：3–5kΩ；48V：5kΩ

- VDD 旁路电容需 1.0μF 以上，PCB 布局时紧挨 VDD 端口

- 续流二极管：额定平均电流需大于流过二极管的平均电流，反向额定电压建议大于 VIN，推荐选用快恢复肖特基二极管

- 电感选择：电感值影响开关频率与输出电流斜率，峰值电流不应超过电感额定饱和电流

说明

以上参数摘自 OC5222AN 官方规格书（OC5222AN_DS02CN），供技术选型参考。
