至为芯IP2736：集成PD3.1与UFCS协议的USB端口控制芯片

IP2736是英集芯推出的USB端口快充协议控制芯片，专注于设备识别、电压协商与功率路径管理。该芯片不执行功率变换，而是将Type-C DFP、PD2.0/PD3.1/PPS/EPR 28V、QC5/QC4+/QC3+/QC3.0/QC2.0、FCP、SCP、AFC、SFCP、MTK PE+ 2.0/1.1、UFCS、Apple 2.4A、BC1.2等协议集成于QFN24封装内，工作电压范围3V至25V。与内置功率器件的快充SOC不同，它让前端电源电路继续处理电能转换，自身负责通信握手与路径控制。这种架构适用于交流适配器、车载充电器、移动电源及带PD输出功能的系统模块，使现有电源方案通过增加单颗芯片即可获得覆盖新一代快充标准的多协议能力，同时减少外围元件数量并缩小整体方案尺寸。

芯片采用QFN24封装，引脚耐压方面，VIN、VOUT、CC、DP/DM引脚耐压30V，其他IO耐压6V，结温范围-40℃至150℃，工作环境温度-40℃至120℃。Type-C接口支持DFP角色，CC引脚可广播default、1.5A、3.0A三档电流能力。调压方式提供三种选择：FB分压模式通过拉电流控制前端误差放大器，普通PD应用采用100kΩ精度1%上臂电阻，EPR 28V应用采用精密分压网络；光耦模式适配隔离电源设计，CMPV引脚补偿电压环，CMPI引脚补偿电流环；I2C模式作为主设备控制前端电源芯片。芯片集成双路NMOS路径驱动、低端电流采样、最多4路NTC过温检测、内置自动泄放、线损补偿、可编程电压环及待机低功耗功能，保护机制包含输出过压与欠压保护、短路保护、DP/DM/CC过压保护，CC1/CC2/DP/DM均支持20V高耐压。

快充应用面临协议代际升级的挑战。PD3.1 EPR要求支持28V输出，QC5引入Class B电压范围，国内手机品牌推广UFCS融合快充与SCP/SFCP私有协议。若沿用旧款协议芯片，需外挂多颗专用IC才能覆盖全部标准，导致物料种类增加、固件开发分散、认证流程复杂。IP2736将新一代协议统一集成，插入设备后自动通过CC和DP/DM识别协议类型，PD通信执行标准状态机并支持E-MARK线缆，UFCS与私有协议按优先级自动切换。前端电源无需理解协议细节，FB模式下芯片自动调节反馈电流，引导前端调整输出电压。大功率输出端口从28V切换至5V时，VBUS电压放电需满足协议规定的时序要求，内部自动泄放配合GPIO引脚驱动外部电阻可加速放电，防止误触发过压保护。多路NTC检测实现分区温度监控，超温时自动关闭对应功率路径。

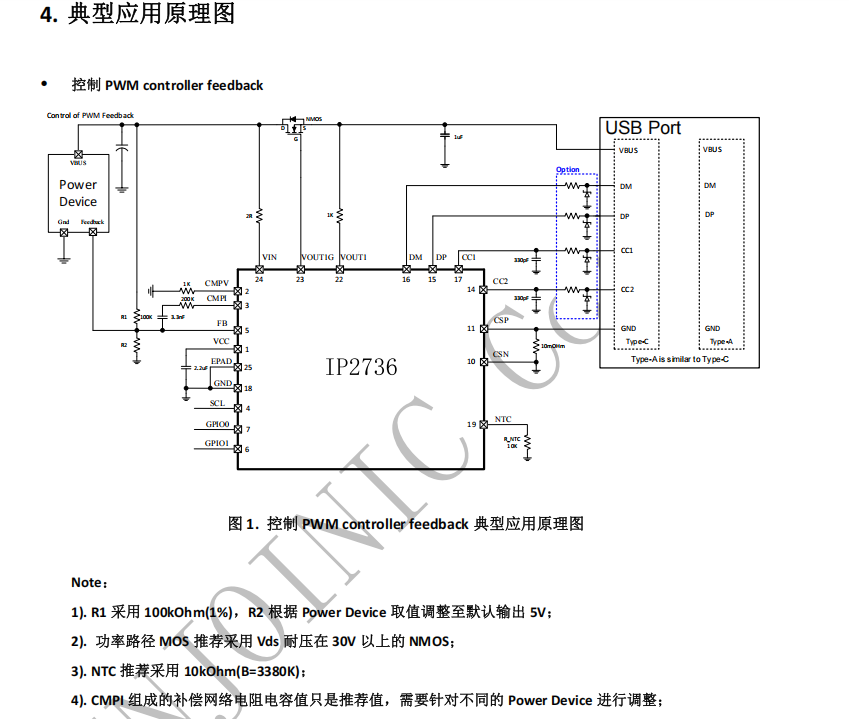

硬件设计提供三种典型框架。FB分压模式应用最广：上臂电阻根据应用场景选择对应阻值，下臂电阻按前端电源芯片参数计算，外置NMOS栅极由VOUT1G或VOUT2G控制，CMPI引脚外接补偿网络需结合前端环路参数调整。光耦模式用于隔离电源，FB连接光耦阴极，CMPV与CMPI分别补偿电压环和功率环。I2C模式适用于具备从设备接口的前端电源芯片，直接连接SCL与SDA引脚。NTC检测推荐采用10kΩ热敏电阻，VCC引脚外接2.2μF电容，低输出电压场景需额外引入3.3V参考电源。PCB布局需注意：CC、DP、DM信号线远离功率走线，电流采样走差分对，双路输出端口路径MOS不可共用。常见问题包括EPR分压电阻精度不足导致28V档位偏差、补偿网络参数不匹配导致动态过冲、NTC参数选择不当造成温度保护点漂移。

该芯片适用于各类需要新一代协议支持的单向快充输出场合：单口PD3.1适配器、车载充电设备、移动电源、工业设备PD供电接口。小功率适配器可采用FB模式配合反激拓扑，中大功率车充可选用I2C模式驱动同步降压控制器，隔离应用走光耦模式。其核心价值在于以紧凑封装集成完整的协议处理与电源管理功能，使前端电源设计无需考虑通信协议，系统厂商也无需外挂多颗芯片管理协议兼容。快充端口的性能评判标准始终是连接握手速度、电压档位稳定性、拔插放电安全性与高温保护可靠性，这些要素落实到位，该芯片即可作为适配器、车载充电器与移动电源产品的协议控制方案。
