HART转4‑20mA转换网关人造水晶晶体生长釜工艺监测改造应用

一、项目痛点

人造水晶生产车间依靠高压晶体生长釜，在高温高压水环境下完成水晶晶体培育，釜体配套大量二线制HART压力、釜内温度、补水流量一体化变送器。车间原有PLC控制系统仅采集4‑20mA主变量釜内压力，而仪表内置的实际釜体温度、补水管路流量、传感器结垢老化自检等HART次级变量无法上传车间中控。经过多方对比评估，项目选用捷米特JMT‑H24‑H202协议转换网关，实现不停机改造，完成HART多变量读取与模拟量变送输出。

二、现场工况需求

晶体生长釜生产车间，大量加热釜持续散热，机柜夏季最高温度达到71℃，冬季车间停机检修时段机柜温度可低至‑29℃；大功率加热电源、循环水泵频繁启停，现场电磁干扰强烈，车间空气湿度偏高，对转换设备的宽温、抗干扰、抗凝露性能提出严格要求。晶体生长釜不能中断培育流程，改造作业不得打断生产节拍，原有4‑20mA主变量信号必须完整接入车间PLC，严禁改动釜压闭环调节工艺逻辑。

现场梳理三项核心需求：

第一，读取HART变送器四组动态变量，将釜内实际温度、补水管路流量转换两路4‑20mA模拟量送入车间PLC；

第二，RS485输出Modbus‑RTU数据，把传感器结垢、零点漂移故障告警上传车间生产管控平台；

第三，DIN导轨紧凑型安装适配拥挤机柜，具备断电记忆，调试简便，适配车间温湿度剧烈变化工况。

HART转多变量电流输出转换网关直接接入原有二线制HART回路，无需敷设新增现场长距离线缆，全部接线调试集中在机柜内部完成，减少生产区域施工工作量。本项目选用C型版本，配置两路独立DA电流输出通道，满足两组次级变量变送输出，无需额外加装信号隔离装置，简化机柜布线，降低潮湿环境接线接触不良故障。

三、实施方案部署

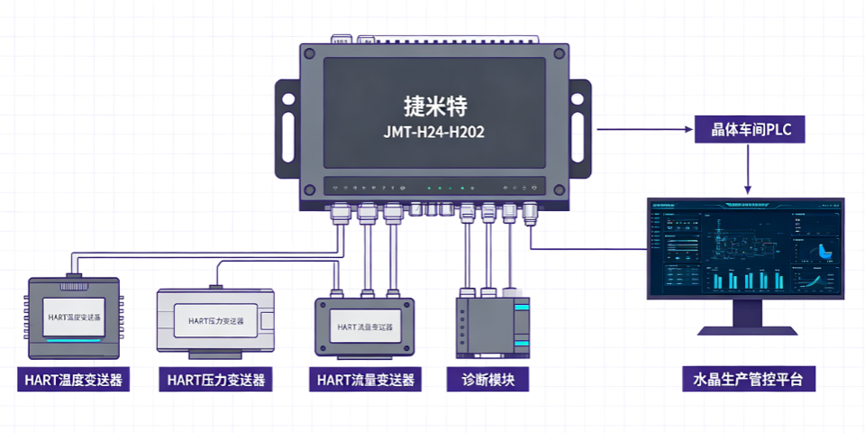

整套改造保留车间原有PLC、全部HART变送器、晶体生长压力调节控制程序，不做修改，机柜DIN导轨位置安装捷米特JMT‑H24‑H202协议转换网关。严格执行二线制HART仪表接线规范，生长釜HART变送器接入LOOP+、LOOP‑端子；原有4‑20mA回路接线保持原状继续接入PLC模拟输入模块，保障釜内压力主变量闭环调节逻辑不受改动。DA1输出釜内温度4‑20mA信号，DA2输出补水管路流量4‑20mA信号接入PLC闲置模拟通道；RS485通讯端子对接车间本地PLC，通过Modbus寄存器读取四组动态变量、仪表硬件编号、传感器诊断报警信息，数据汇总

四、项目实施难点与解决对策

项目落地存在两大现实难题。第一，车间高温高湿，加热电源、循环水泵启停带来强电磁干扰，普通转换设备极易出现通讯乱码、链路中断，一旦信号异常，会直接造成釜体工艺失控，造成整釜原料报废。设备搭载硬件看门狗电路，受电磁干扰异常时自动复位恢复通讯，‑45℃~+80℃宽温区间完全覆盖机柜极端高低温，抵御车间温度湿度波动带来的死机故障。

第二个难点，晶体生长釜生产周期长，不允许中断培育过程，改造调试只能利用换釜间隙短暂窗口，有效作业时间很短。设备支持透明工作模式，支持带电在线读写HART仪表参数，无需断开变送器供电，实现热态调试。HART转多变量电流输出转换网关具备回路监控模式，后期仪表维护校准时，手操器接入回路不会抢占总线资源，PLC和管控平台稳定接收转换完成的数据，不会造成釜体工艺信号扰动。多变量转HART电流输出转换网关寄存器地址出厂标准化，不需要定制驱动，现有Modbus主站直接读取，压缩现场调试工时，多次利用换釜间隙完成全部接线、调试与稳定性验证。

五、项目总结

人造水晶晶体生长釜车间具备高温高湿、电磁干扰强、生产周期长不可随意停机、机柜空间紧张的特点，釜温、补水流量这类直接决定成品良率的次级HART参数，过去长期无法远程监控。多变量转HART电流输出转换网关兼顾模拟量变送输出与Modbus数字输出，不改动原有釜压调节逻辑，把釜内温度、补水流量、仪表诊断告警送入PLC和生产管控平台，十分适合特种晶体制造行业存量仪表改造。对于预算有限，需要保障长周期工艺稳定，释放HART多变量监测价值的生产项目，该方案具备很高落地参考意义。
