一、尾门撑杆正在从纯机械走向电子化
SUV、MPV、旅行车的电动尾门已经从选装走向标配。一键开合、防夹回退、高度记忆、脚踢感应这些功能背后，都是同一件事：撑杆不再是单纯的气压弹簧，而是一套由电机、减速机构、位置传感器和控制器组成的执行部件。
机械式撑杆的结构核心是塑料件与卡扣，依靠人力拉动完成开合，整个过程中没有任何电信号产生。电子式撑杆则在同样外形下加入了电机与霍尔芯片，撑杆的每一次伸缩都被转换成可被控制器读取的电信号。这个差别决定了后面所有功能是否成立。
二、电撑杆的难点：控制器必须知道"走到哪、往哪走"
电动尾门对控制器的要求归结为三件事：位置、速度、方向。
防夹：关门全程监测速度，遇阻力立即反向驱动；
高度记忆：持续计数行程，停在用户设定的位置；
脚踢感应与软停：同样依赖可靠的行程反馈。
车载环境同时并不友好：13.5V 系统存在冷启动与抛负载电压波动，EMC 干扰达 4kA/m 量级，温度覆盖 -40~150℃；而撑杆内部留给传感器的空间与PCB 面积十分有限。
三、传统做法：用两颗霍尔凑出 90° 相位差
单颗锁存型霍尔开关只有一路输出：能测速度，判不了方向。方向一旦判错，防夹逻辑会朝错误的方向出力。
传统方案因此安装两颗单通道霍尔，靠机械装配凑出 90° 电角度。这条路能走通，代价有三：
离散与公差：两颗器件翻转点本就存在离散，装配公差又直接变成相位误差，产线一致性难保证；
温漂：温度变化时两路翻转点朝不同方向偏移；
成本：多一颗器件，多一份 PCB 面积与一道装配工序。
四、霍尔芯片在电子撑杆里承担的角色
霍尔芯片做的事情可以用一句话概括：把撑杆的机械运动，翻译成控制器能读的电信号。

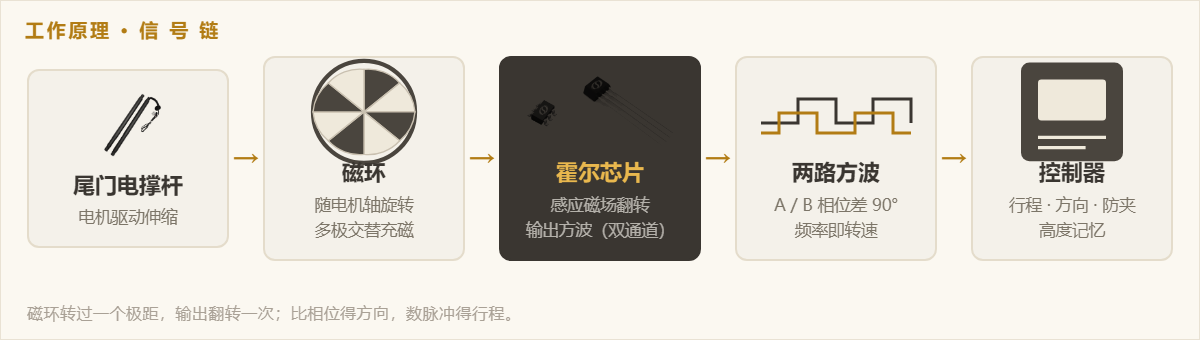

信号链只有一条：电机 → 磁环 → 霍尔 → 方波 → 控制器。
第一步，出方波。 磁环随电机旋转，磁场每转过一个磁极，霍尔输出翻转一次：超过工作点 BOP 翻高，回落到释放点 BRP 翻低，中间的迟滞用来抑制抖动。于是，数脉冲得到行程，数频率得到速度。
第二步，判方向。 单路方波没有方向信息，必须有两路存在相位差的信号：
速度+方向(SD)：一路速度脉冲、一路方向电平，方向信号超前 400ns，控制器读取速度时方向已经确定；
速度+速度(AB)：两路均为速度脉冲，相位差 90°，控制器按相位顺序判向。
这两路信号从哪来？双通道方案把两颗霍尔集成进同一颗芯片，感应点间距固定（SC252X 为 1.33mm）——相位差由芯片保证，而不是靠装配保证。这正是下一节 SC252X 的定位。
五、赛卓的三颗车规霍尔：对应三种需求

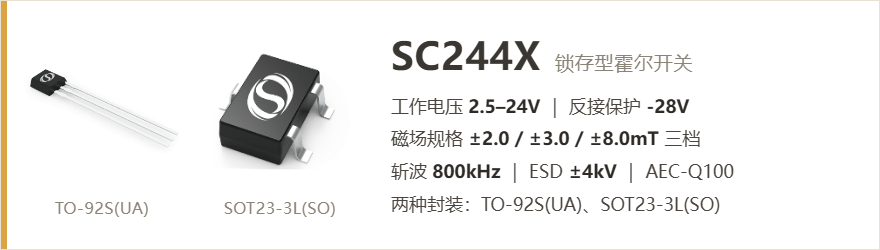

SC244X 锁存型霍尔开关——面向成本敏感的基础电动尾门
✔ 认证：AEC-Q100
✔ 工作电压：2.5–24V ｜ 电源反接保护 -28V ｜ 电源端耐压 28V
✔ 工作温度：-40~150℃ ｜ 磁场带宽 20kHz
✔ 斩波频率 800kHz，抑制失调电压与温漂
✔ 开漏输出，灌电流 20mA ｜ ESD HBM ±4kV
✔ 磁场规格：±2.0mT / ±3.0mT / ±8.0mT 三档
✔ 封装：TO-92S(UA)、SOT23-3L(SO)

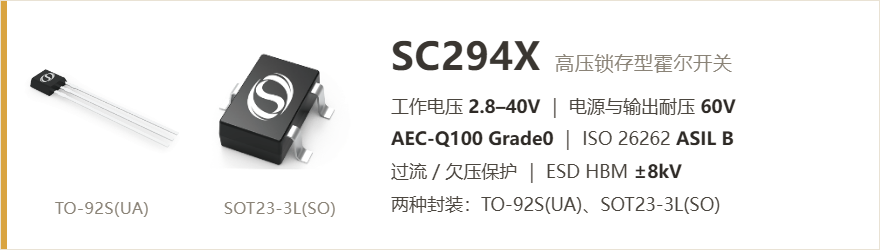

SC294X 高压锁存型霍尔开关——面向新能源高压平台
✔ 认证：AEC-Q100 Grade0 ｜ ISO 26262 ASIL B
✔ 工作电压：2.8–40V ｜ 电源与输出端耐压 60V ｜ 反接保护 -28V
✔ 工作温度：-40~150℃ ｜ 输出限流 40mA
✔ 过流保护 30–70mA ｜ 欠压保护 UVLO 2.5/2.7V
✔ ESD HBM ±8kV ｜ 磁场规格：±3.0mT / ±8.0mT
✔ 封装：TO-92S(UA)、SOT23-3L(SO)

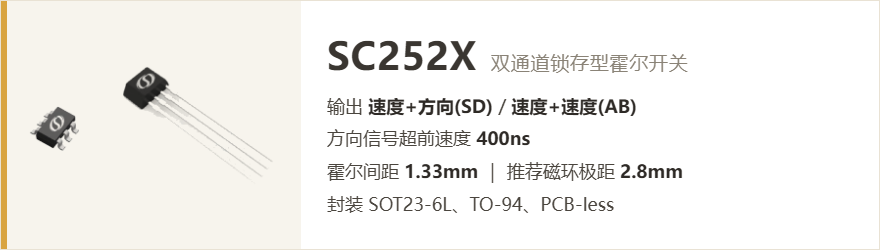

SC252X 双通道锁存型霍尔开关——双信号场景主力
✔ 认证：AEC-Q100 ｜ 输出配置：速度+方向(SD) / 速度+速度(AB)
✔ 工作电压：2.8–40V ｜ 电源耐压 60V（PCB-less 版本 40V）
✔ 反向电压保护 -27V ｜ 工作温度 -40~150℃
✔ 方向信号超前速度信号 400ns（200–600ns）
✔ 霍尔感应点间距 1.33mm ｜ 推荐磁环极距 2.8mm
✔ 磁场规格 ±3.0mT，双通道匹配 ±2mT
✔ 输出限流 40mA ｜ 斩波频率 1MHz
✔ ESD HBM ±4kV（PCB-less 版本 ±15kV）
✔ 封装：SOT23-6L(S6)、TO-94(VB)、TO-94 PCB-less（集成电容与 TVS）
六、三颗料的共同特点
三款器件均通过 AEC-Q100 车规认证，工作温度覆盖 -40~150℃，具备电源反接保护、输出过流保护与欠压保护，磁场带宽 20kHz，采用斩波稳定技术抑制失调电压与温漂。差异集中在供电范围与耐压等级（24V / 40V / 60V 平台）、认证等级（Grade0 与 ASIL B）、以及输出路数（单通道 / 双通道）三个维度上。
PCB-less 封装集成电容与 TVS，可省去外围保护器件，对于空间受限的撑杆结构具有实际意义。
