HART转4‑20mA转换网关生物安全实验室废气系统安全监测改造应用

一、项目痛点

省级畜禽生物安全实验室主要开展动物疫病病原研究，实验产生的废气经过多级过滤、消毒处理之后对外排放。废气处理系统配置多台二线制HART风压、过滤器压差、排气温度变送器。原有实验室PLC控制系统只读取4‑20mA主变量过滤器压差，仪表内部存储的废气实时温度、风机出口风压、传感器故障自检等HART次级变量无法上传实验室安全监控平台。经过多方对比评估，项目选用捷米特JMT‑H24‑H202协议转换网关，实现不停机改造，完成HART多变量读取与模拟量变送输出。

二、现场工况需求

现场明确三项核心需求：

第一，采集HART变送器四组动态变量，将废气排气温度、风机出口风压转换两路4‑20mA模拟量送入实验室PLC；

第二，RS485输出Modbus‑RTU数据，把传感器漂移、硬件故障告警上传实验室生物安全监控平台；

第三，DIN导轨小型化安装适配紧凑机柜，具备断电记忆，调试便捷，适应设备间复杂环境。

HART转多变量电流输出转换网关接入原有二线制HART回路，无需敷设新增的现场信号电缆，全部改造工作集中机柜内部，减少腐蚀性环境下现场布线施工。本项目选用C型版本，两路独立DA电流输出通道，满足两组次级变量变送输出需求，无需额外配接信号隔离器，简化机柜布线，降低腐蚀环境接线故障概率。

三、实施方案部署

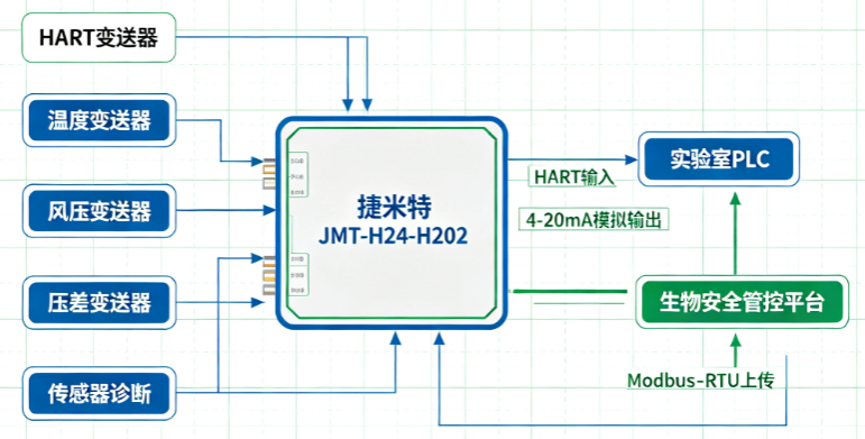

整套改造完整保留废气处理原有PLC、HART变送器、安全联锁控制程序，不做修改，机柜DIN导轨位置安装捷米特JMT‑H24‑H202协议转换网关。按照二线制HART仪表标准接线，废气工段HART变送器接入LOOP+、LOOP‑端子；原有4‑20mA接线维持不变继续接入PLC模拟输入模块，保障过滤器压差主变量联锁防护逻辑不受改动。DA1输出废气排气温度4‑20mA信号，DA2输出风机出口风压4‑20mA信号接入PLC空余模拟通道；RS485端子布线对接实验室本地PLC，寄存器读取四组动态变量、仪表序列号、传感器诊断报警，数据汇总上传生物安全总监控平台。

四、项目实施难点与解决对策

项目实施存在两大关键难题。第一，设备间存在微量腐蚀性挥发气体，风机启停带来强电磁干扰，普通转换设备容易出现通讯中断，一旦信号异常，会直接干扰废气安全联锁，威胁实验室生物安全。设备内置硬件看门狗电路，遭遇电磁干扰异常自动复位恢复通讯，‑45℃~+80℃宽温范围覆盖机柜高低温变化，规避温度波动造成设备死机。第二个难点，废气系统全程不可停机，改造作业只能利用实验室夜间无实验任务的窗口期，有效施工时间有限。设备支持透明工作模式，可以带电在线读写HART仪表参数，不需要断开变送器供电，实现热态调试。HART转多变量电流输出转换网关支持回路监控模式，后期仪表校验维护，手操器接入回路不会抢占总线，PLC与安全监控平台持续接收转换后的数据，不会扰动废气联锁信号。多变量转HART电流输出转换网关使用标准化寄存器地址，无需定制驱动，现有Modbus主站直接读取，缩短调试周期，依靠夜间窗口期完成全部接线与调试验证。

五、改造后应用效果

改造投运之后，废气处理系统HART变送器全部监测参数实现远程采集。本地PLC依靠两路4‑20mA信号实时获取排气温度、风机出口风压，参数超出安全阈值直接触发联锁提示，辅助过滤器堵塞预判。实验室生物安全监控平台通过RS485链路拿到全部四组HART动态变量和仪表自检告警，传感器漂移、回路故障远程识别，运维人员不用频繁进入废气设备间开展现场操作。

六、项目总结

畜禽生物安全实验室废气处理系统，对运行连续性、生物安全性有着极高要求，设备间存在微弱腐蚀气体、电磁干扰强、机柜空间狭小，HART仪表携带的温度、风压等安全相关次级参数过去无法远程监控。多变量转HART电流输出转换网关兼顾模拟变送输出与Modbus数字输出，不改动原有废气安全联锁逻辑，将排气温度、风机风压、仪表诊断告警送入PLC和生物安全监控平台，适合生物实验室存量仪表升级改造。对于科研预算有限，需要保障生物安全，充分发挥HART多变量监测能力的实验室项目，该方案有很高实践参考价值。
