HART转4‑20mA转换网关水电站蜗壳渗漏安全监测改造应用

一、项目痛点

中型引水式水电站厂房，水轮发电机组蜗壳部位布置多台二线制HART渗漏流量、蜗壳压力、环境温度变送器，用于监测蜗壳渗水隐患。原有水电站LCU控制系统只采集4‑20mA主变量渗漏流量，仪表内部存储的蜗壳实际压力、监测点环境温度、传感器结垢自检信息等HART次级变量无法上传水电站中控室。经过多方对比评估，项目选用捷米特JMT‑H24‑H202协议转换网关，实现不停机改造，完成HART多变量读取与模拟量变送输出。

二、现场工况需求

现场梳理三项核心需求：第一，读取HART变送器四组动态变量，将蜗壳压力、监测点环境温度转换两路4‑20mA模拟量送入电站LCU；第二，RS485输出Modbus‑RTU数据，把传感器结垢、零点漂移告警上传水电站中控平台；第三，DIN导轨小型化安装适配狭小机柜，具备断电记忆，适应水机层高湿工况。HART转多变量电流输出转换网关直接接入原有二线制HART回路，无需新增水机层长距离信号电缆，全部改造作业集中机柜内部，减少潮湿环境现场布线。本项目选用C型版本，两路独立DA电流输出通道，满足两组次级变量变送输出，无需额外加装隔离器件，简化机柜接线，降低潮湿环境接线锈蚀故障风险。

三、实施方案部署

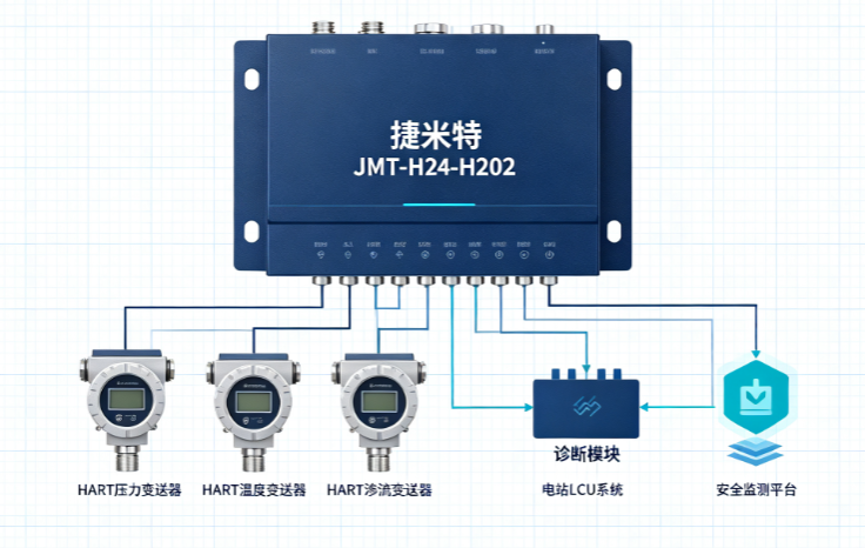

整套改造保留电站原有LCU控制系统、全部HART变送器、渗漏报警逻辑程序，不作修改，机柜DIN导轨位置安装捷米特JMT‑H24‑H202协议转换网关。执行二线制HART仪表标准接线，蜗壳渗漏监测HART变送器接入LOOP+、LOOP‑端子；原有4‑20mA接线保持不变继续接入LCU模拟输入模块，保障渗漏流量主变量报警逻辑不受改动。DA1输出蜗壳压力4‑20mA信号，DA2输出监测点环境温度4‑20mA信号接入LCU空余模拟通道；RS485端子布线对接电站LCU，寄存器读取四组动态变量、仪表编号、传感器诊断报警，数据上传水电站中控平台。

调试阶段使用配套PC配置软件，模块工作模式设置为MODBUS单台仪表工作方式，HART仪表通讯间隔设置0.4s，IEE754浮点解析格式，结合水电站水机工艺设置变量换算系数，完成量程匹配。参数配置完毕自动保存，断电记忆保障机柜意外断电重启无需重新配置参数。多变量转HART电流输出转换网关实现模拟量、数字量同步输出，模拟量供给本地LCU完成渗漏安全报警，数字量上传中控用于机组状态综合分析，单台硬件同时满足现场报警与远程运维两套需求，不用部署两套采集装置，节约机柜空间与运维经费。调试结束后ModScan32开展72小时拷机测试，确认无丢包无跳变后接入电站运行系统。

四、项目实施难点与解决对策

项目落地存在两大现场难题。第一，水机层高湿结露，励磁设备强电磁干扰，普通转换设备容易通讯失效，如果信号出错，会干扰蜗壳渗漏监测报警，威胁机组安全。设备搭载硬件看门狗电路，电磁干扰异常自动复位恢复通讯，‑45℃~+80℃宽温区间覆盖水机层高低温工况，抵御温湿度变化带来死机故障。第二个难点，机组不允许停机，改造调试只能利用机组夜间低负荷窗口期，作业时间有限。设备支持透明工作模式，带电在线读写HART仪表参数，不用断开变送器供电，实现热态调试。HART转多变量电流输出转换网关具备回路监控模式，后期仪表校准时，手操器接入回路不抢占总线，LCU与中控平台持续接收转换数据，不会造成报警信号扰动。多变量转HART电流输出转换网关采用标准化出厂寄存器，无需定制驱动，现有Modbus主站直接读取，压缩调试工时，利用机组低负荷窗口完成全部接线调试验证。

五、项目总结

水电站厂房水机层具备高湿结露、强电磁干扰、机组不可随意停机、机柜空间紧张等典型痛点，蜗壳压力、环境温度这类关系机组安全的HART次级参数过去无法远程获取。多变量转HART电流输出转换网关同时支持模拟量变送输出与Modbus数字输出，不改动原有渗漏报警逻辑，将蜗壳压力、监测温度、仪表诊断告警送入LCU和电站中控，适合水电站存量仪表数字化升级。对于运维预算有限，需要强化机组安全监测的水电项目，该方案具备很高实践参考价值。
