可编程方波信号发生器Verilog代码Quartus仿真

名称：可编程方波信号发生器Verilog代码Quartus仿真

软件：Quartus

语言：Verilog

代码功能：

1、方波信号发生器，可以控制高电平和低电平时间。

2、通过输入信号M控制高电平时间。

3、通过输入信号N控制低电平时间。

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

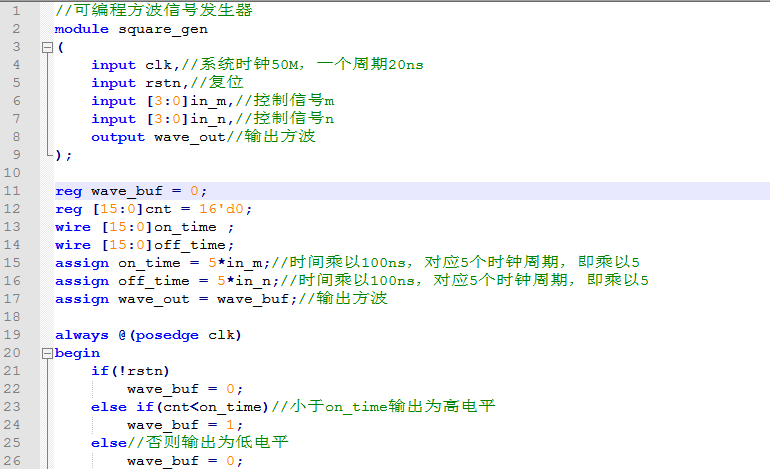

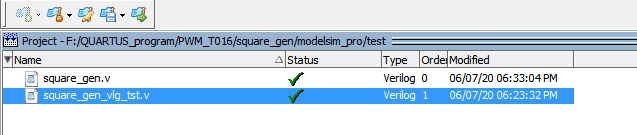

1. 程序文件

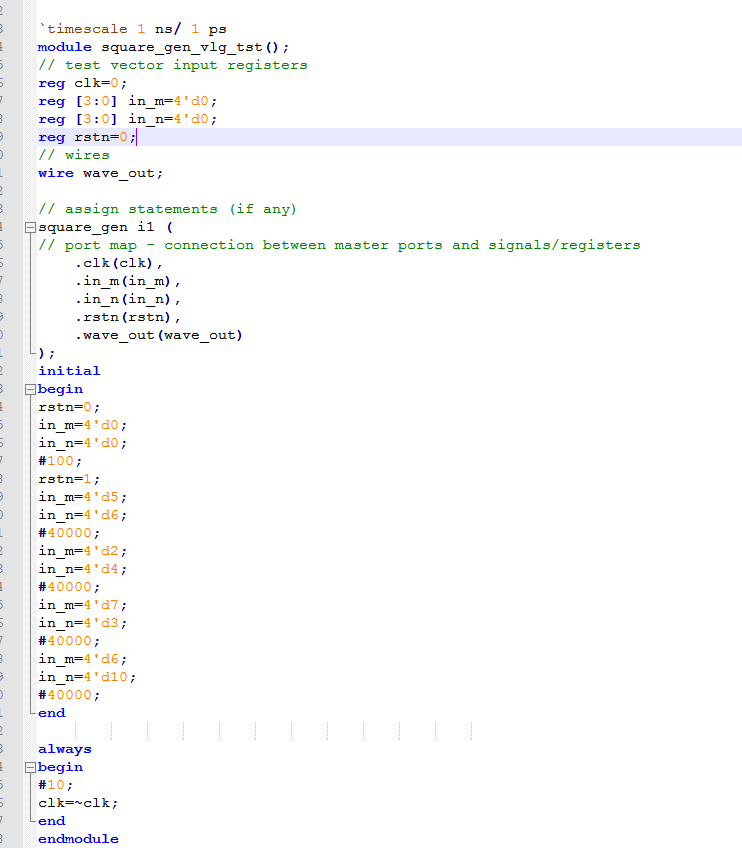

2. Testbench文件

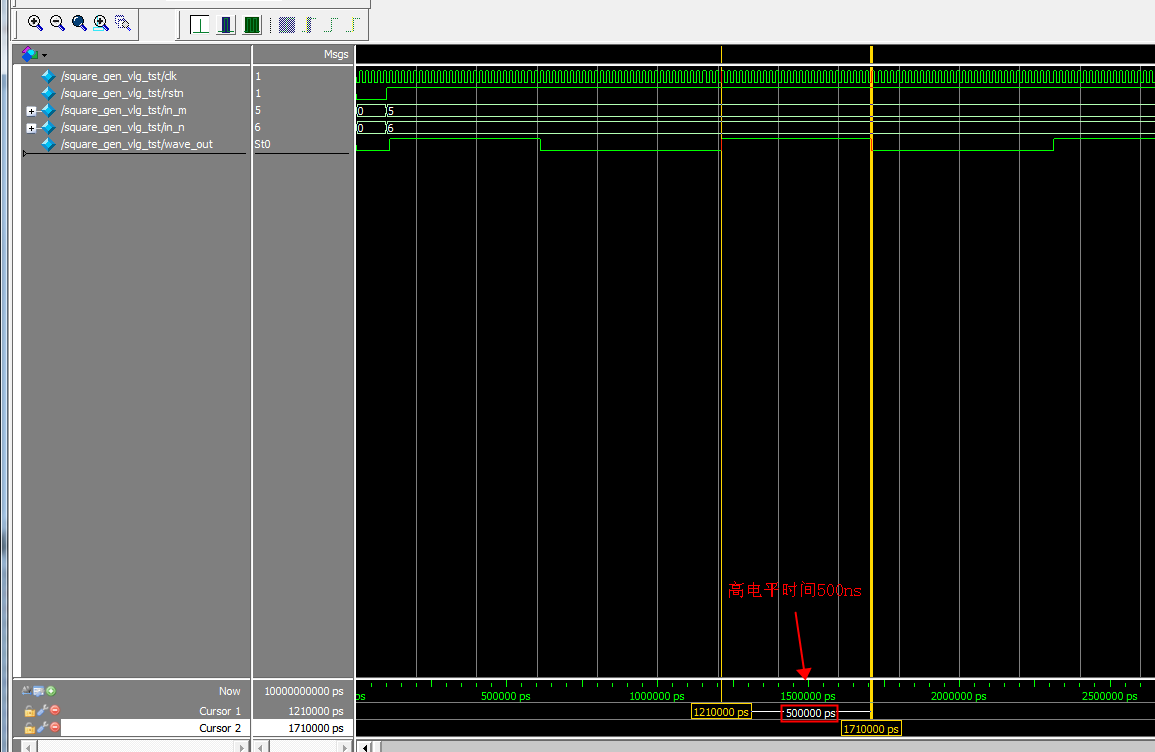

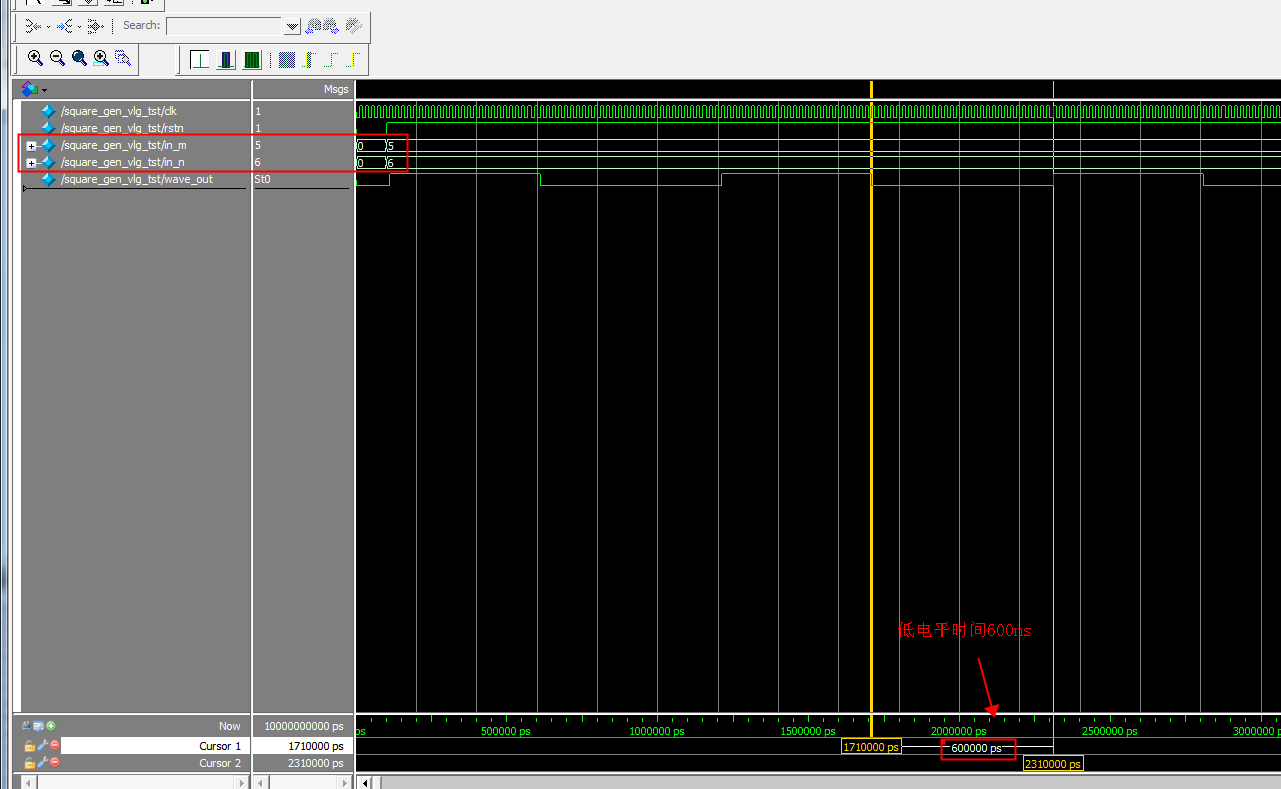

3. 仿真图

M控制高电平时间，n控制低电平时间

部分代码展示:

//可编程方波信号发生器
module square_gen
(
input clk,//系统时钟50M，一个周期20ns
input rstn,//复位
input [3:0]in_m,//控制信号m
input [3:0]in_n,//控制信号n
output wave_out//输出方波
);
reg wave_buf = 0;
reg [15:0]cnt = 16'd0;
wire [15:0]on_time ;
wire [15:0]off_time;
assign on_time = 5*in_m;//时间乘以100ns，对应5个时钟周期，即乘以5
assign off_time = 5*in_n;//时间乘以100ns，对应5个时钟周期，即乘以5
assign wave_out = wave_buf;//输出方波
always @(posedge clk)
begin
if(!rstn)
wave_buf = 0;
else if(cnt<on_time)//小于on_time输出为高电平
wave_buf = 1;
else//否则输出为低电平
wave_buf = 0;
end
always @(posedge clk)
begin
if(!rstn)
cnt <= 16'd0;
else if (cnt >= (on_time+off_time-1))//打开和关闭时间加起来就是一周期
cnt <= 16'd0;
else
cnt <= cnt + 16'd1;//计数
end
endmodule
