【代码库】如何实现 MCXN236 USB 转 I3C 演示

AN14434 如何实现 MCXN236 USB 转 I3C 演示

这是AN14434的补充项目，演示了如何在 MCXN236 上实现 usb 到 i3c 的演示。可以使用终端工具发送串行数据来控制 I3C 接口。

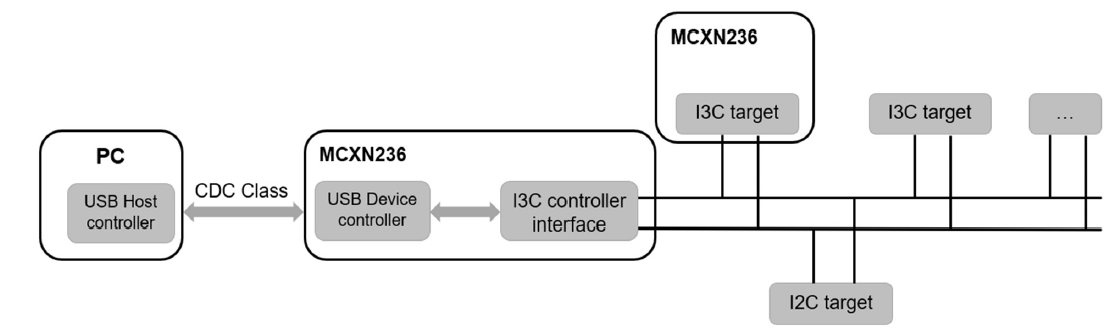

在 MCXN236 USB 至 I3C 演示中，USB 设备使用 USB CDC 虚拟 com 类与 PC 主机通信。

您可以使用终端工具发送串行数据来控制I3C接口。

以下内容使用的终端工具是 pzh-py-com 工具，客户可以从以下链接下载：https://github.com/JayHeng/pzh-py-com。

该演示提供了一些命令，例如动态地址分配、直接写入、直接读取、使用寄存器地址写入、使用寄存器地址读取、IBI/热连接功能。

主板：FRDM-MCXN236

类别：人机界面

外设：I3C、USB

工具链：MCUXpresso IDE

目录

1. 软件
2. 硬件
3. 设置
4. 结果
5. 常见问题解答
6. 支持
7. 发行说明

1.软件

本应用说明的软件以原始源文件和 MCUXpresso 项目的形式提供。软件版本：

• SDK：v2.16.0
• IDE：MCUXpresso IDE v11.9.0

2.硬件

• USB Type-C 线缆

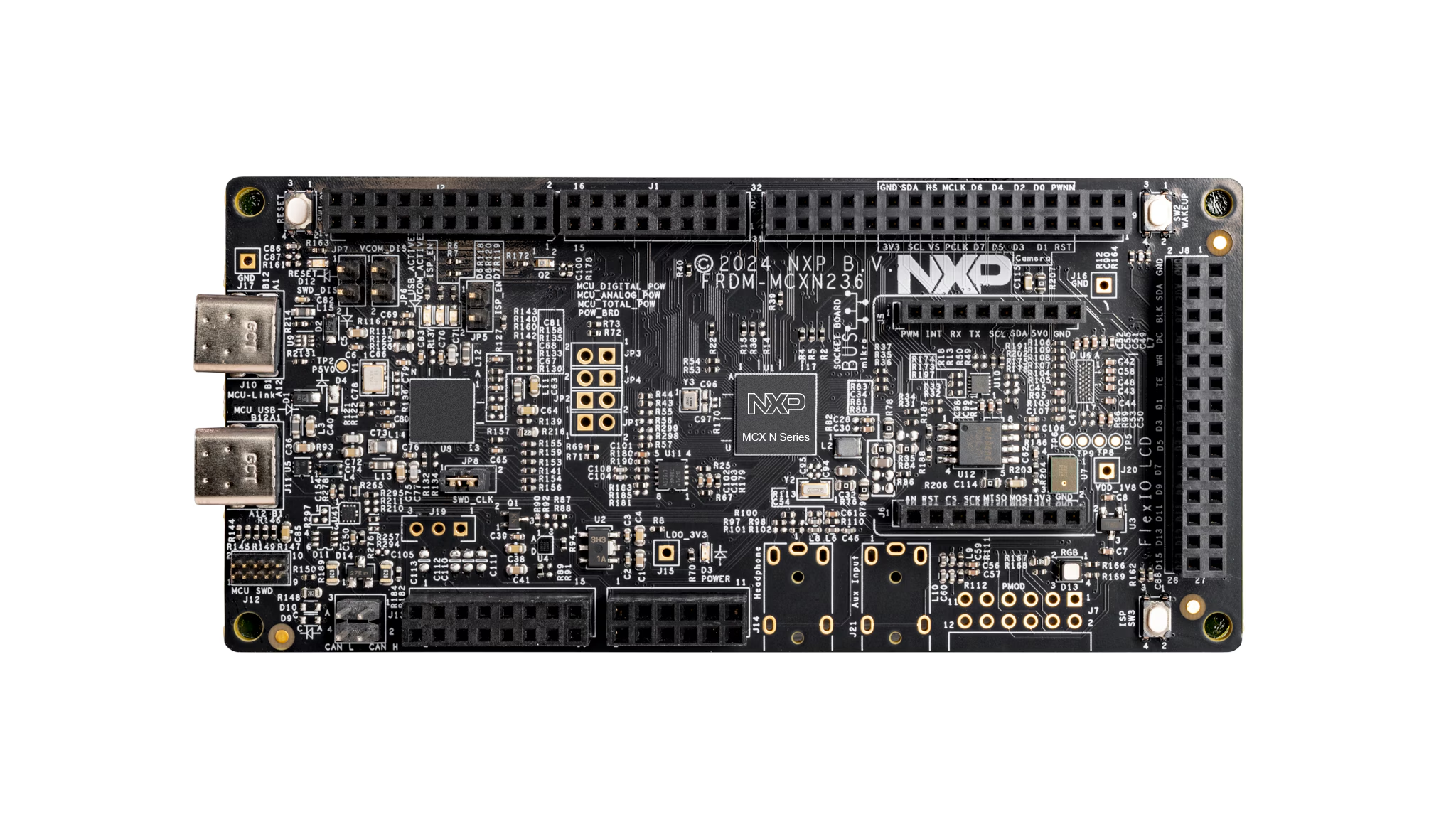

• FRDM-MCXN236 开发板（https://www.nxp.com/design/design-center/development-boards-and-designs/general-purpose-mcus/frdm-development-board-for-mcx-n23x-mcus:FRDM-MCXN236）
• 个人电脑

3.硬件设置

要执行 MCXN236 USB 到 I3C 演示，请使用两个 FRDM-MCXN236 板，一个用作 I3C 控制器，另一个用作 I3C 目标。

此演示使用 P116(I3CSDA) 和 P117(I3CSCL) 引脚作为 i3c 功能。

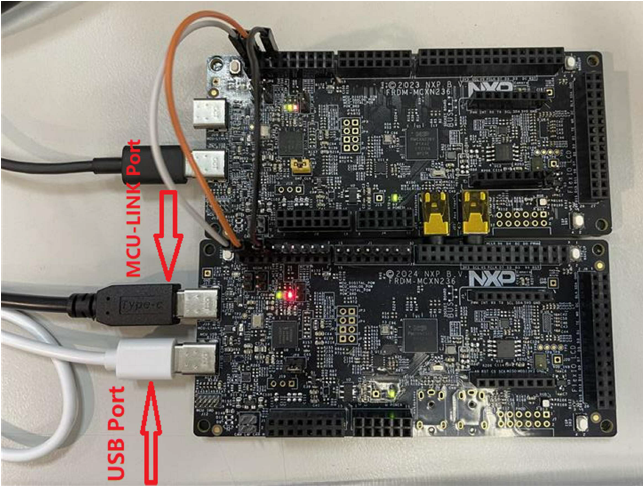

硬件连接请参考下图，连接线尽量短。

3.1 软件步骤

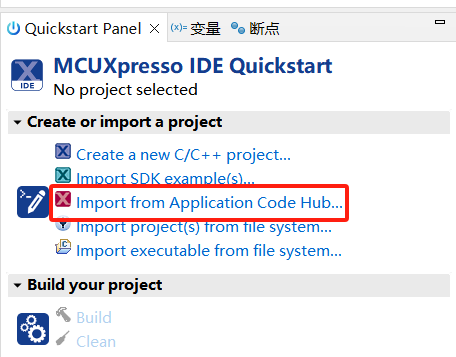

1. 打开 MCUXpresso IDE，在快速启动面板中，选择从应用程序代码中心导入

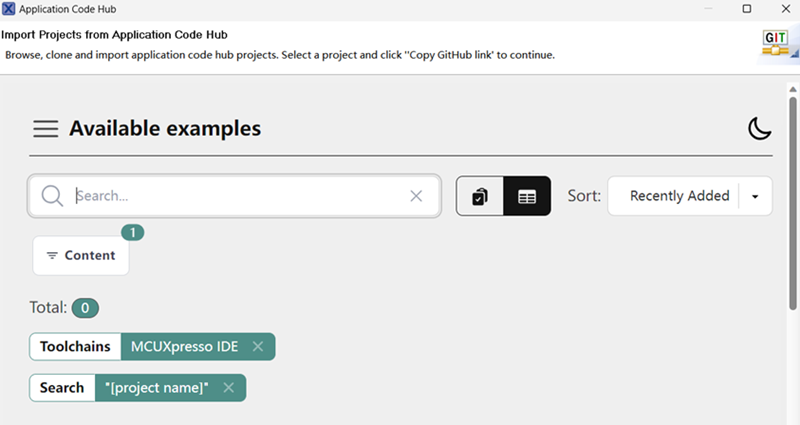

2. 在搜索栏中输入演示名称。

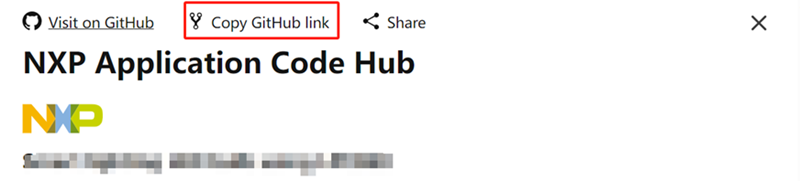

3. 点击​复制GitHub链接​，MCUXpresso IDE将自动检索项目属性，然后单击​下一步>​。

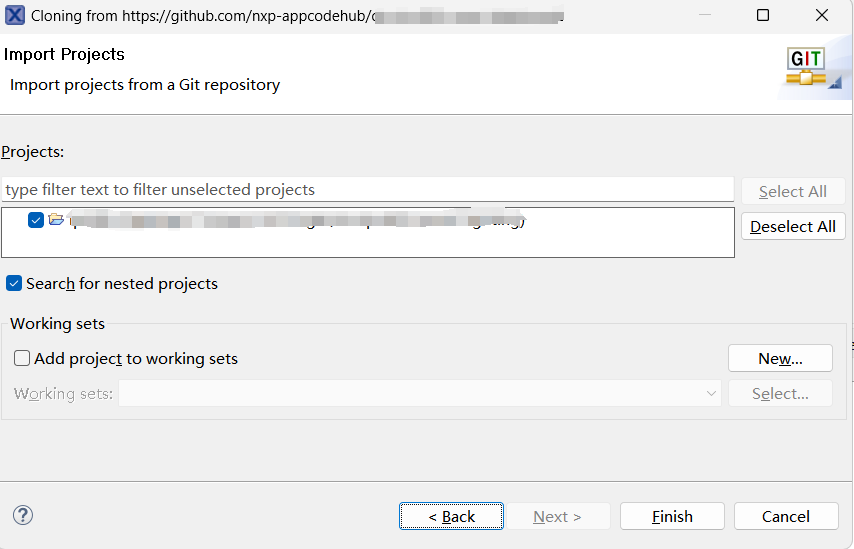

4. 选择主分支然后点击​Next>​，选择MCUXpresso工程，点击Finish按钮完成导入。

5. 单击​“Build”​开始编译项目。

4.结果

请参考应用笔记 ( AN14434 ) 来执行 USB 转 I3C 桥接器演示。您可以使用虚拟通讯终端工具发送 I3C 控制命令。

下面列出了一些命令。

• 当终端发送List DAA命令时，会收到I3C Target信息反馈，其中包含目标厂商ID以及BCR/DCR值。

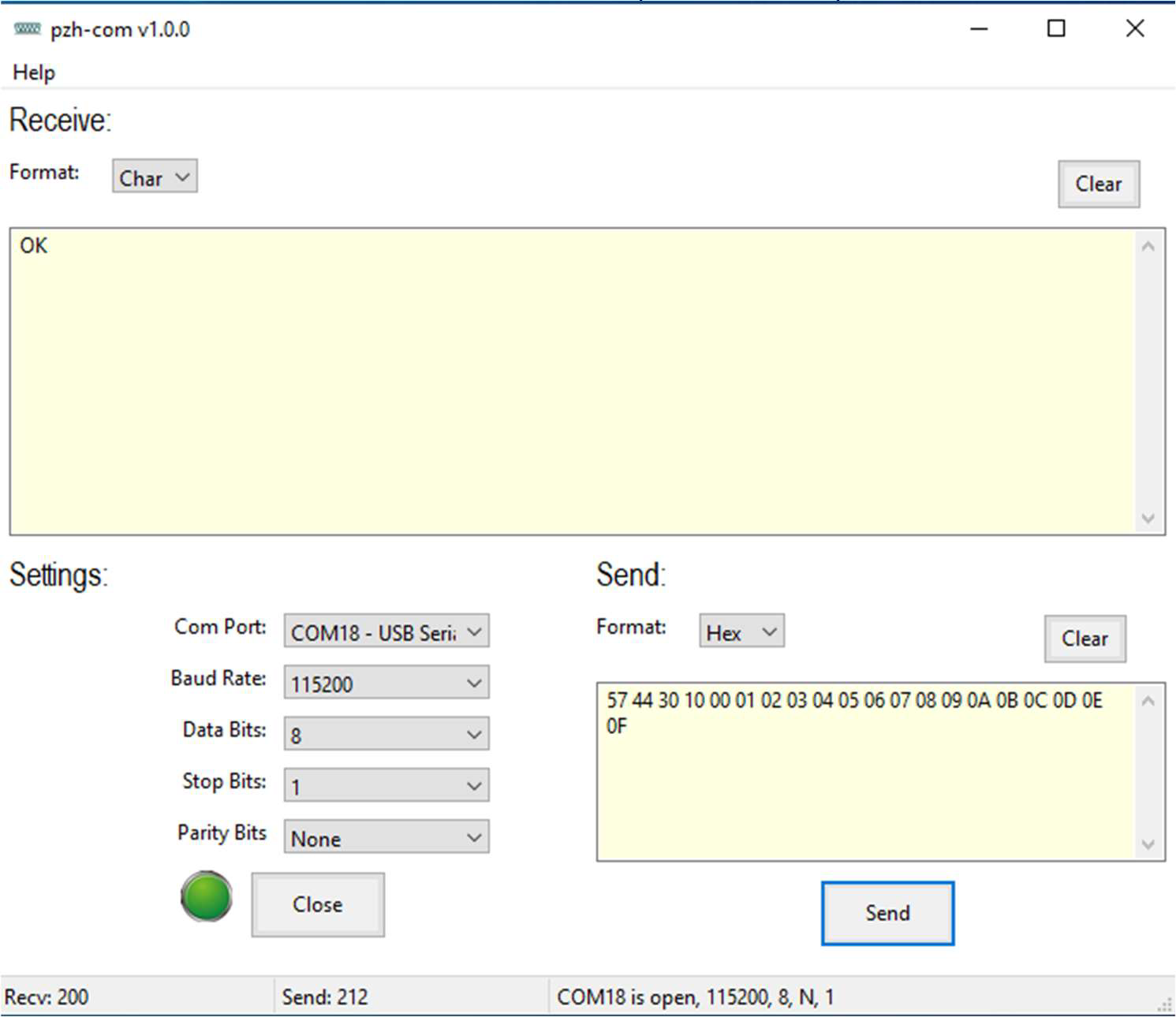

• 当终端发送不带寄存器地址的写入命令时，命令完成后，终端会收到OK(0x4F, 0x4B)字符

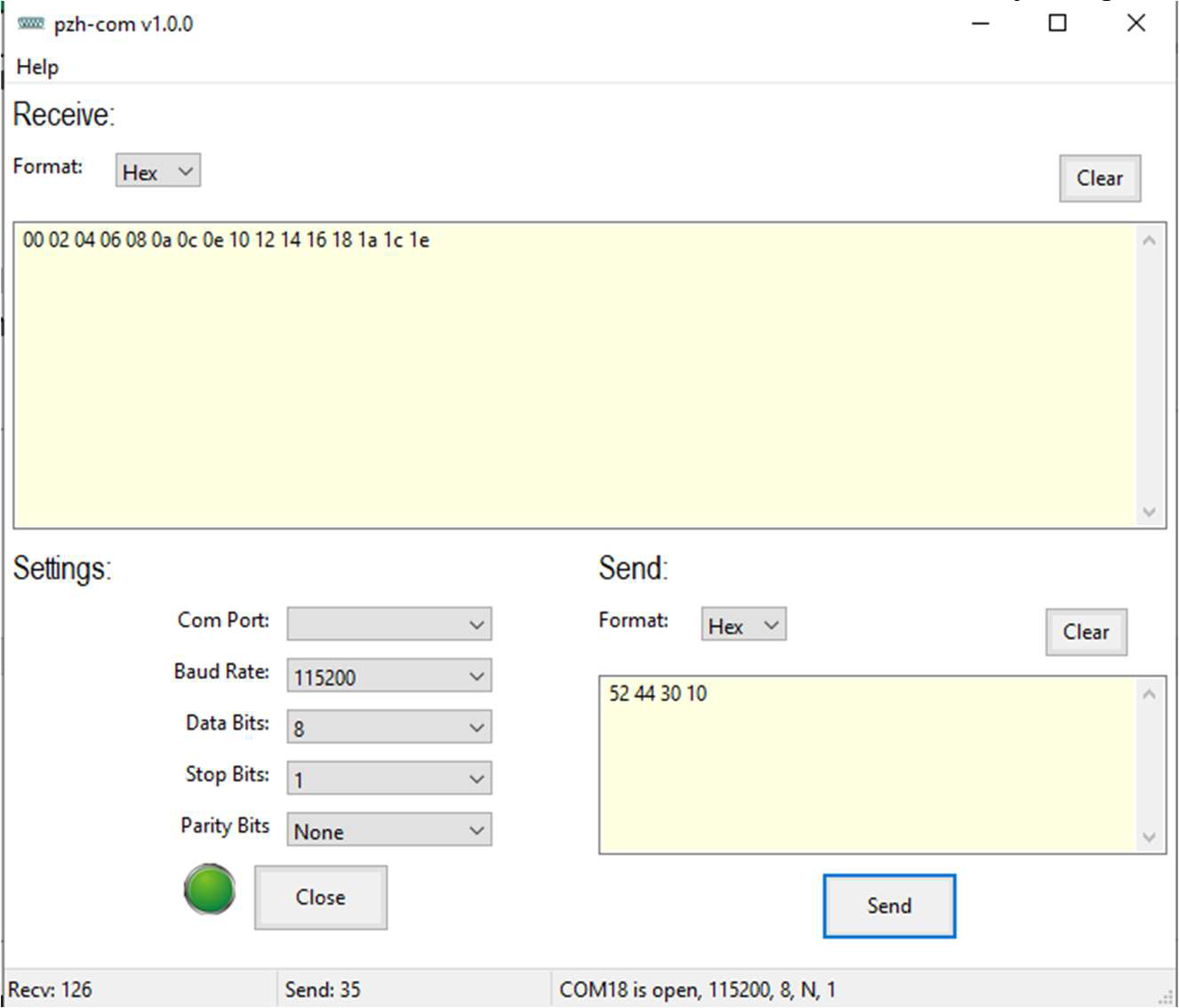

• 当终端发送读取不带寄存器地址的命令时，命令完成后，终端将接收目标发送的数据。

• 当终端发送读取寄存器地址命令时，命令完成后，终端将接收目标发送的数据。


5. 常见问题解答

尚未发现针对该项目的常见问题解答。

6. 支持

请提出问题以获得支持。
