前言
该智能投喂器以ESP8266为核心进行无线联网，通过MQTT协议与云平台及APP端通信，实现远程控制与监测；硬件端集成重量传感器精确计量食物重量并可在APP端设置投喂阈值，步进电机控制食物阀门开关且支持APP远程手动调节，红外传感器检测宠物是否处于进食中并实时反馈至APP，OLED显示屏显示设备状态及剩余食物重量，时钟模块提供对时与定时投喂功能（最多支持6个定时任务，可通过手机修改），按键可调节重量阈值及一键投喂，温湿度传感器检测环境温湿度（温度>35℃或湿度>80% RH时触发超标报警），此外若在特定时间内未补足食物则触发灯光报警并在APP弹出提示框；APP端除上述功能外还可远程对设备进行时钟对时；演示视频已通过百度网盘分享。

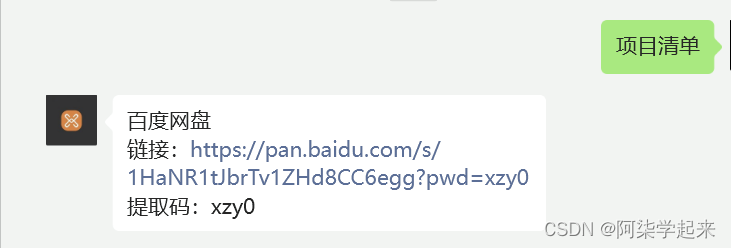

关注微信--星之援工作室 发送关键字（项目清单）
可获取项目清单资料
➡️➡️
⚠️⚠️（本文章仅提供思路和实现方法，并不包含代码，需要代码的同学请自行联系博主）
⚠️⚠️（有疑问或需要定制或者技术支持等，也请自行联系博主）⚠️⚠️
一 连线图

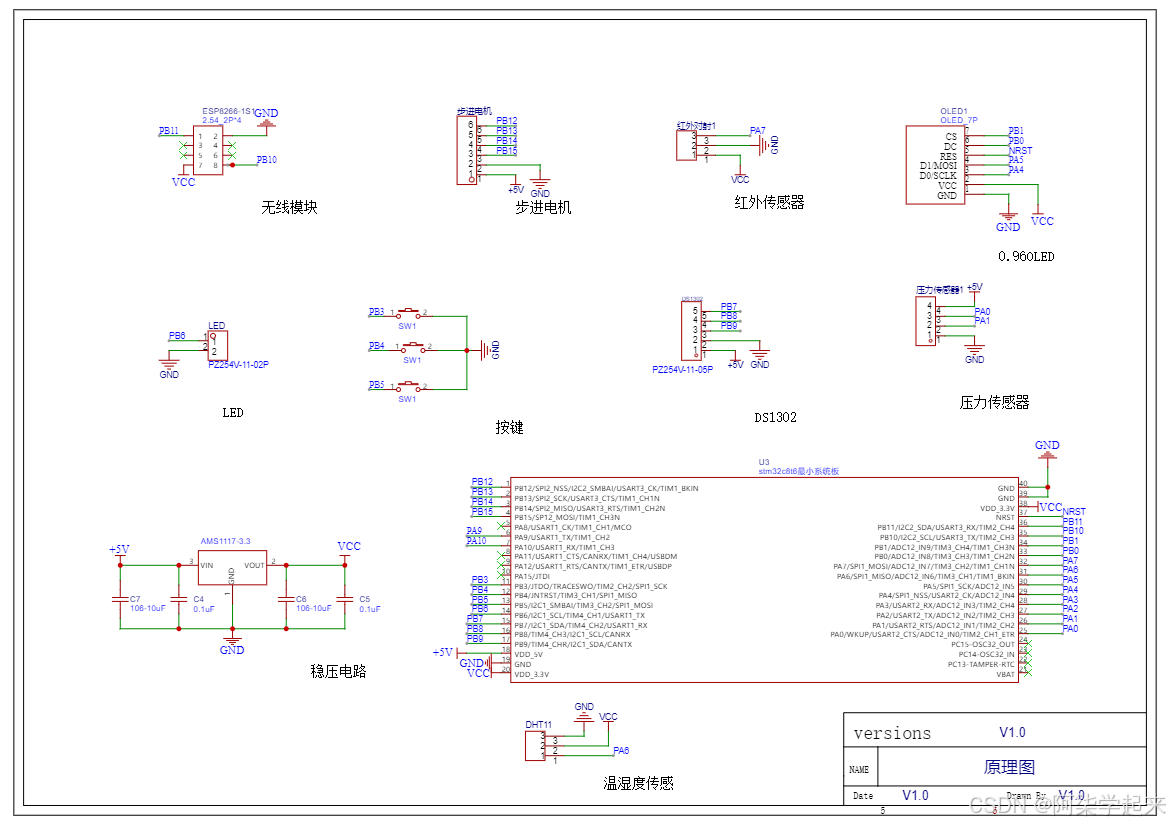

1 原理图
2. 开发板本身自带一个LED ，这个LED作为我们查看网络连接状态和获取数据状态的说明
（1）OLED显示屏中会显示联网状态，若MCU上面的的LED处于闪烁状态，则说明我们的设备处于正常运行，若LED灯不再闪烁，请按复位键将程序手动复位一次
（2）硬件每隔6秒会向APP传输一次数据。

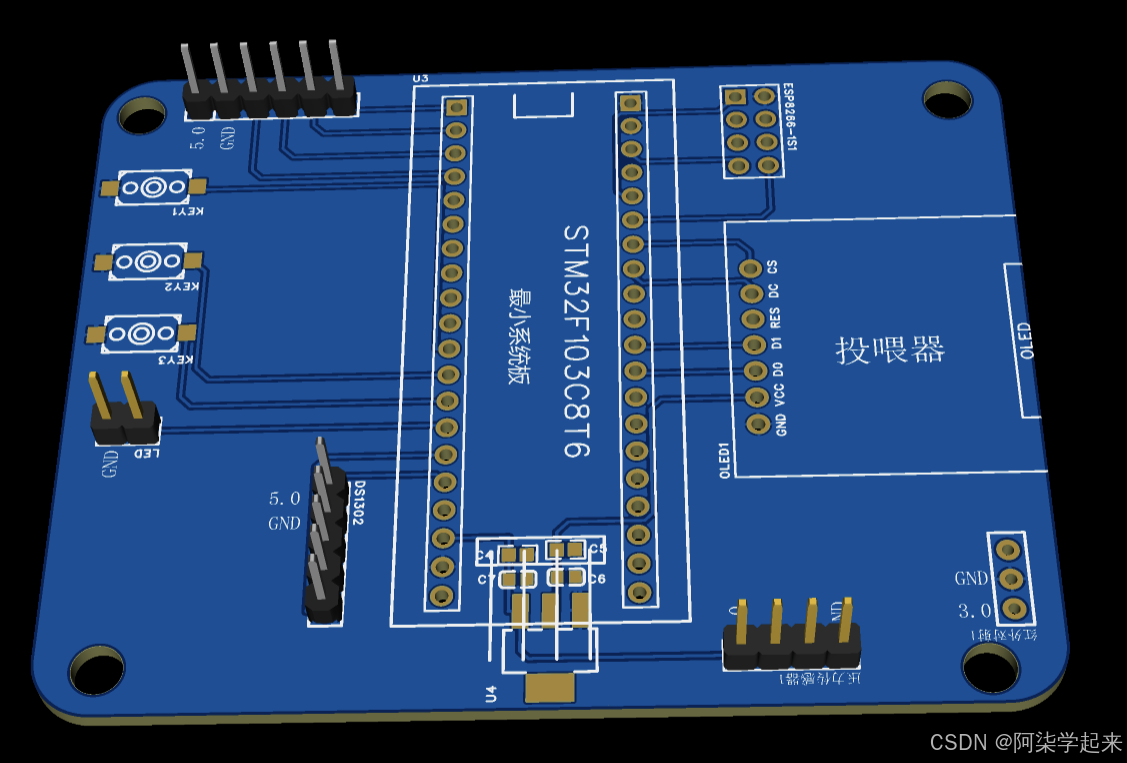

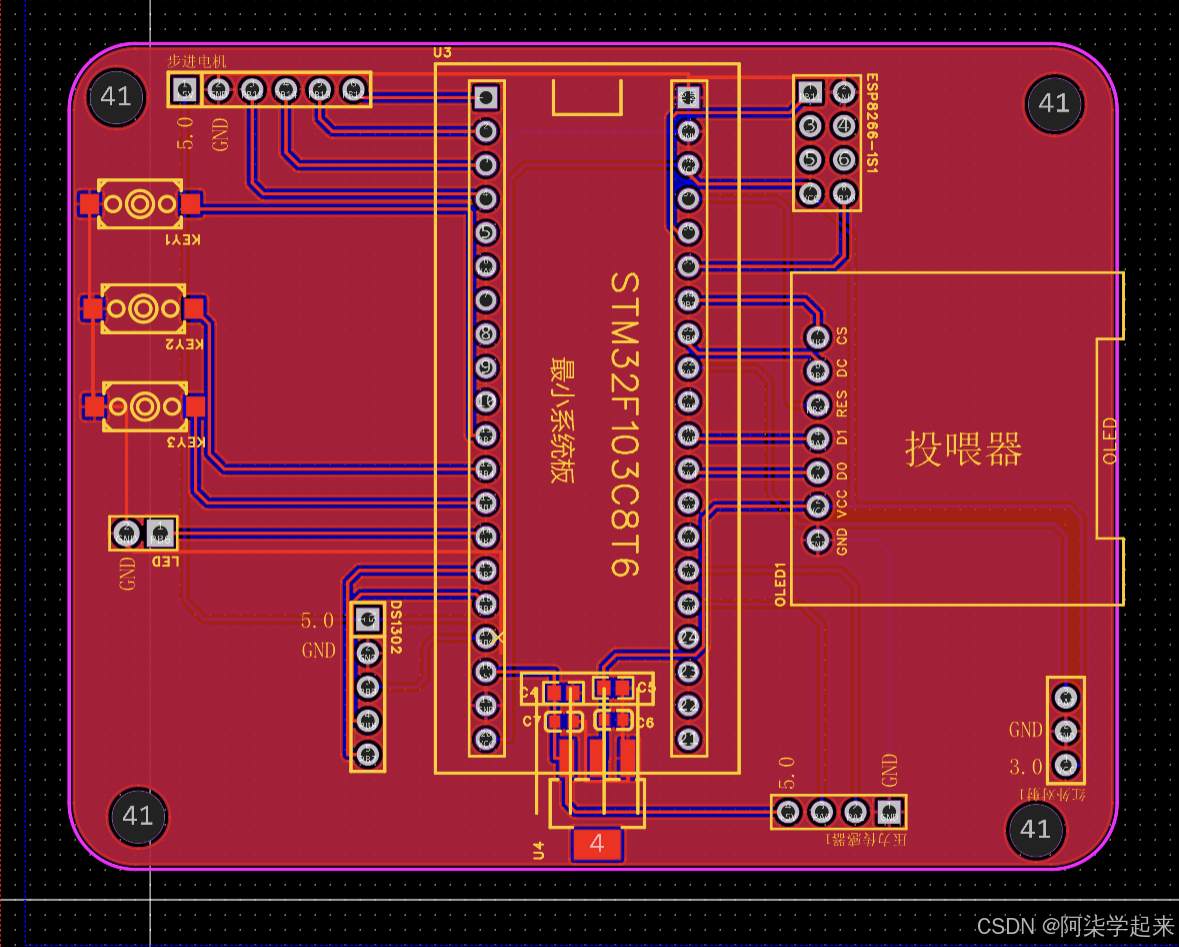

2 PCB效果

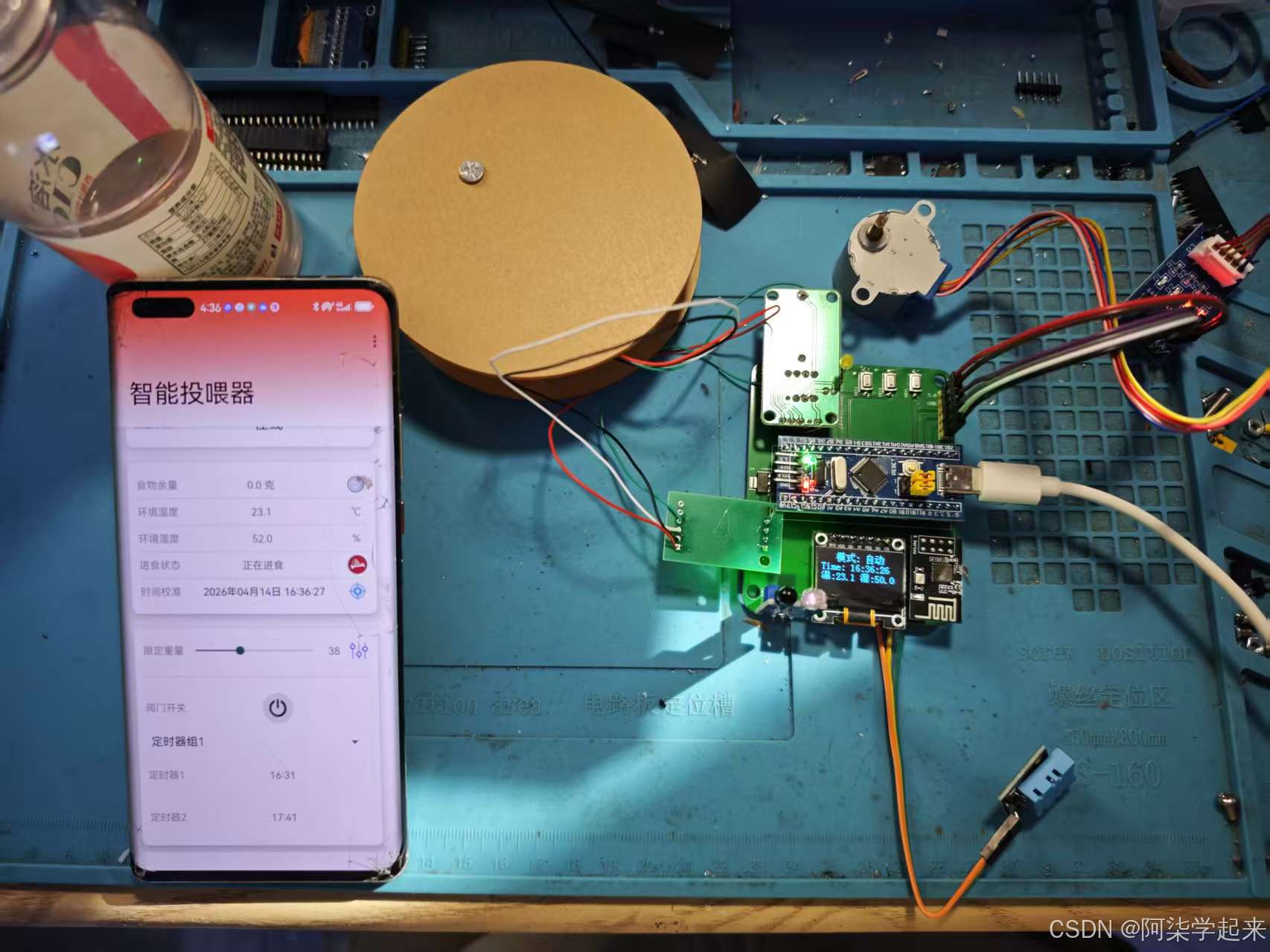

3 实物效果

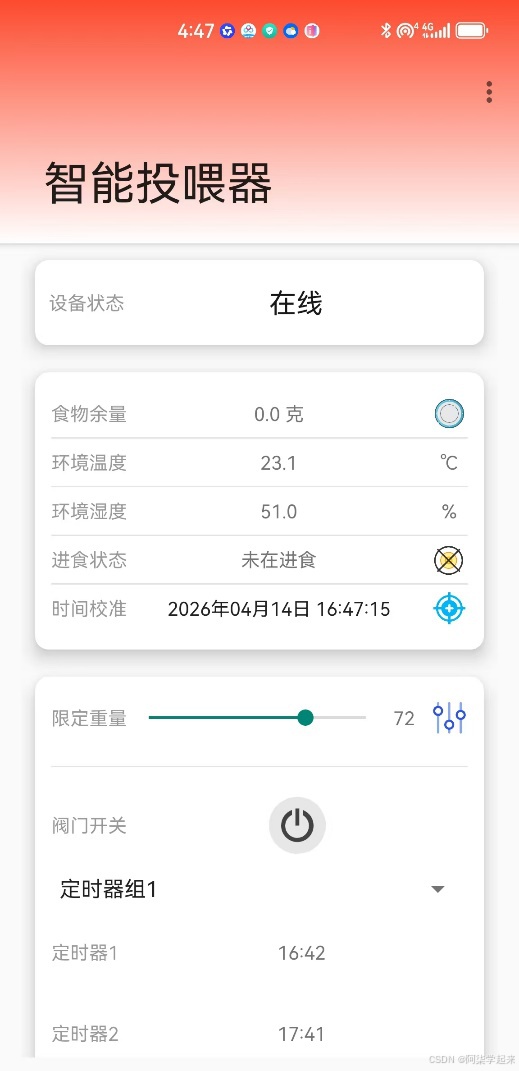

4 APP效果
5 功能概括
（1）硬件端
- 使用重量传感器进行投喂实物的计量，可在APP端设置投喂阈值，用于控制投喂开关。
- 使用步进电机控制食物阀门的开关，可使用APP进行远程手动调节
- 使用红外传感器进行检测宠物是否处于进食中，可在APP中查看实时反馈
- 使用ESP8266进行无线联网，使设备通过云平台与APP进行通讯，实现远程控制与监测功能
- 通过OLED显示屏显示设备状态以及剩余食物重量，等

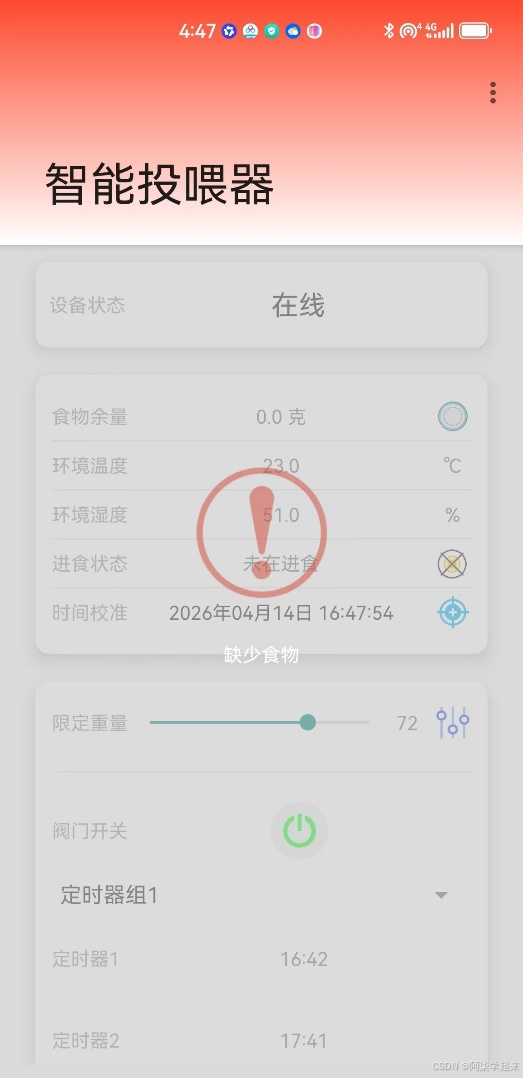

- 灯光功能，若在特定的时间内没有补足食物重量，设备会进行灯光报警提示，并且打开手机APP会又提示框弹出
- 使用时钟模块实现设备的对时，并且提供定时投喂功能；
- 可以进行定时器时间的修改和添加（最多6个）
- 按键：可以调节重量阈值，可以一键投喂
- 温湿度传感器：检测环境的温湿度数据，那个温度＞35℃、湿度＞80% RH系统识别环境异常，触发温湿度超标报警
长按按键一个可以切换到信息采集界面
长按按键二可以进入定时查看界面，，使用短按二三按键进行查看你
长按按键三可以进入重量阈值调节界面，使用短按二三按键进行调节
（2）APP端
- 使用MQTT协议与设备进行信息交互。
- 可设置盘中食物量的上限阈值。
- 可查看宠物是否在进食中的状态以及查看盘中食物剩余量；
- 可远程控制食物阀门（电机）。
- 可以远程设置对设备进行时钟对时；
- 可以通过手机进行定时投喂的时间进行修改
（3）云平台使用（需要可以找我获取）
只是链接各个设备使用，采用MQTT即时通讯；
（4）演示视频
通过网盘分享的文件：53.1.智能投喂器-V2-硬件定时.mp4
链接: https://pan.baidu.com/s/1eRXJOmPxXNSfb3MEtFyZ9g?pwd=XZY0 提取码: XZY0
--来自百度网盘超级会员v7的分享
二 底层代码使用方式
1 使用说明
（1）. 使用的时候设备会自动连接WIFI
热点名字：NET密码：12345678，请使用2.4GHZ频率的无线网。
（多看视频，视频中有完整功能演示）
（多看视频，视频中有完整功能演示）
（多看视频，视频中有完整功能演示）

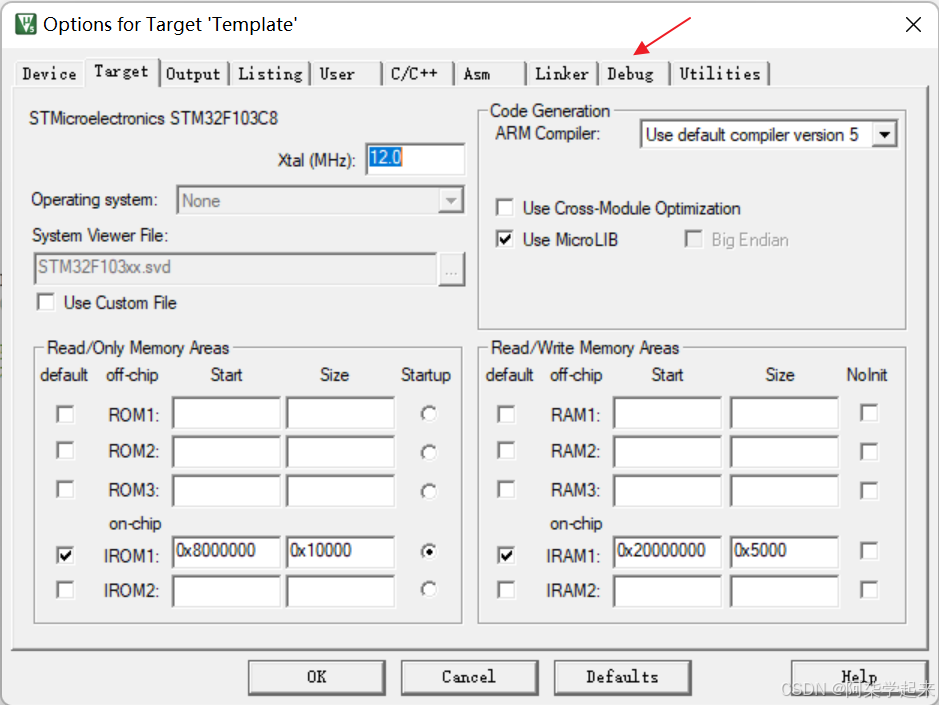

2 下载程序
- 先根据原理图进行连线，连接好以后在做后面的操作
- 打开手机热点 热点名字：NET密码：12345678

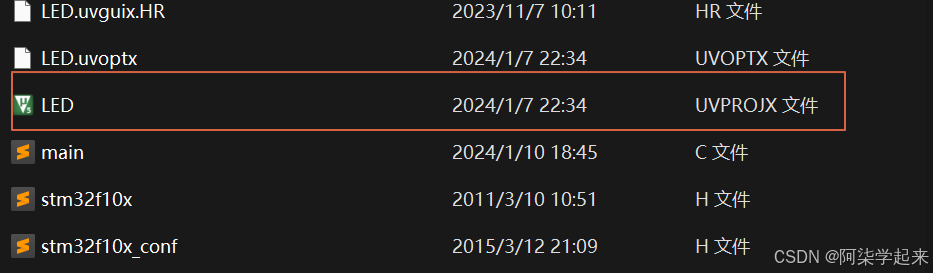

- 打开程序（硬件由工作室出的可以忽略下载程序这部分）
三 APP使用方式
- 下载APP
（1）操作方式：
使用Android手机安装APK进行操控
安装Android studio导入项目使用模拟器
官网下载最新版本
https://developer.android.google.cn/studio?hl=zh-cn
安装包（工作室版本）链接：
https://pan.baidu.com/s/1DnRGWeJt7XBTmzqHj1KRSQ?pwd=xzy0
提取码：xzy0
安装教程
https://zhuanlan.zhihu.com/p/528196912
（2）使用说明
打开APP后设备会自动订阅MQTT主题，等待1-5秒APP会自动获取到设备上的数据，若5秒内没有获取到设备数据，则请检测设备是否在线，若在线，则请重新打开APP进行数据的获取
（多看视频，视频中有完整功能演示）
（多看视频，视频中有完整功能演示）
（多看视频，视频中有完整功能演示）

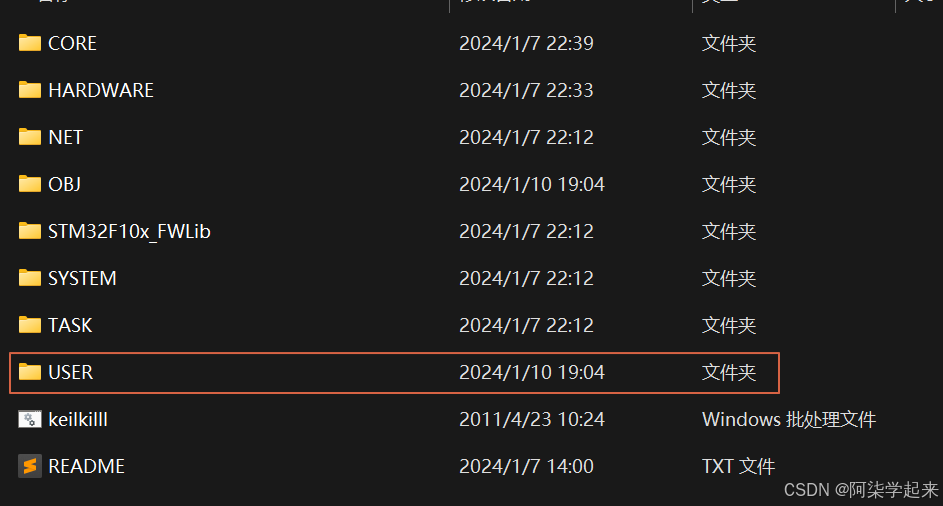

四 程序架构及修改（通用）
链接：
https://pan.baidu.com/s/1TZkvdEOp-ERgi-2A1o-KWw?pwd=XZY0
提取码：XZY0

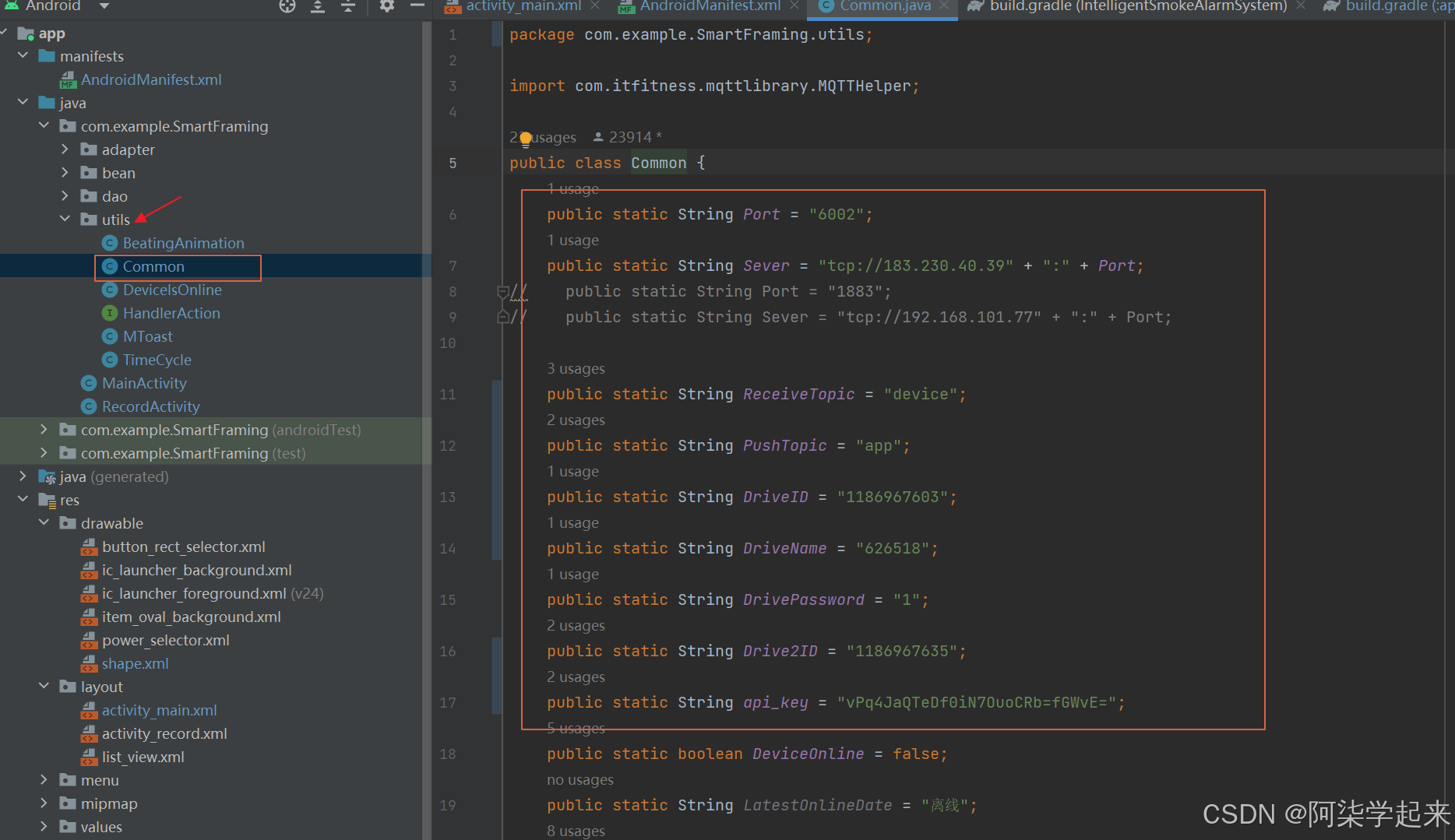

APP参数修改
