基于恩智浦K81和i.MX处理器的POS终端解决方案_电路方案

工业 - 零售自动化 - POS终端

PoS(销售点)终端是智慧城市中零售店或餐厅支付系统的关键节点。这些电池供电终端规格较小，能够整合显示器、读卡器、键盘和打印机等功能。终端通常包括与后端办公服务器进行无线通信的设备，或者一台固定式ePOS主终端。它们支持磁卡、智能卡和免接触式支付卡。

恩智浦解决方案支持随时可用的安全移动支付终端，为终端用户提供易于使用的接触式和免接触式支付。我们的安全功能可帮助设计人员获得必要的PCI输入设备(PED)和EMVCo认证。

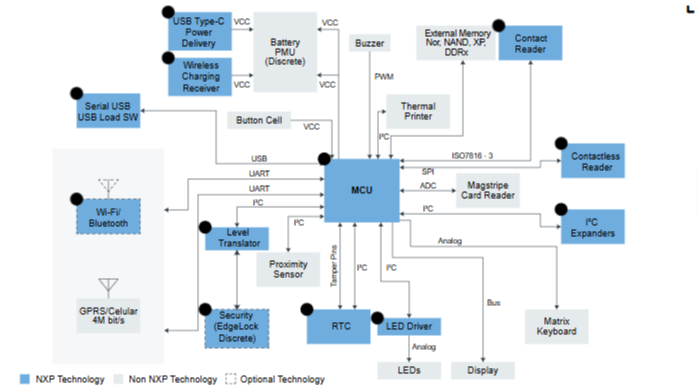

方框图信息：POS

方框图信息：POS

MCU

K81_150:

Kinetis K81-150 MHz硬件加密协处理器，反篡改和QuadSPI 微控制器(MCU)，基于Arm® Cortex®-M4内核

i.MX-RT1170:

i.MX RT1170：1GHz跨界MCU，配备Arm® Cortex®内核

USB Type C电源输送

PTN5100:

USB Type-C电力输送PHY和协议IC

RTC

PCF2129:

具有备用电池功能的准确RTC

接触式读卡器

TDA8026ET:

多智能卡卡槽接口

TDA8035HN:

高度集成的低功耗智能卡接口

免接触式读卡器

PN5180:

完全符合NFC Forum的前端IC

I2C扩展器

PCAL6408A:

低压转换8位I²C总线/SMBus I/O扩展器

无线充电接收器

MWPR1516:

15 W无线充电接收器IC

蓝牙

QN9080:

QN908x：超低功耗BLE片上系统解决方案

Level Translator

PCA9306:

用于I²C总线和SMBus接口的2位双向电压电平转换器

P3A9606:

2位双电源双向电压电平转换器，用于I3C/I²C总线和SPI接口

安全性

SE050:

EdgeLock® SE050：即插即用安全芯片系列——具备高灵活性的增强物联网安全解决方案

串行USB加载软件

NX5P3290UK:

USB PD和Type C限流电源开关

LED驱动器

PCA9632:

4位Fm+ I²C总线低功率LED驱动器

文档：手册 NFC Everywhere - Controller, frontend, and connected-tag solutions for the next generation of NFC application

文档：白皮书 A path to monetizing IoT services with secure controllers and processors

参考设计

PIN Pad POS解决方案

PIN Pad POS解决方案已被设计为PCI认证流程中的PIN输入设备(PED)。
