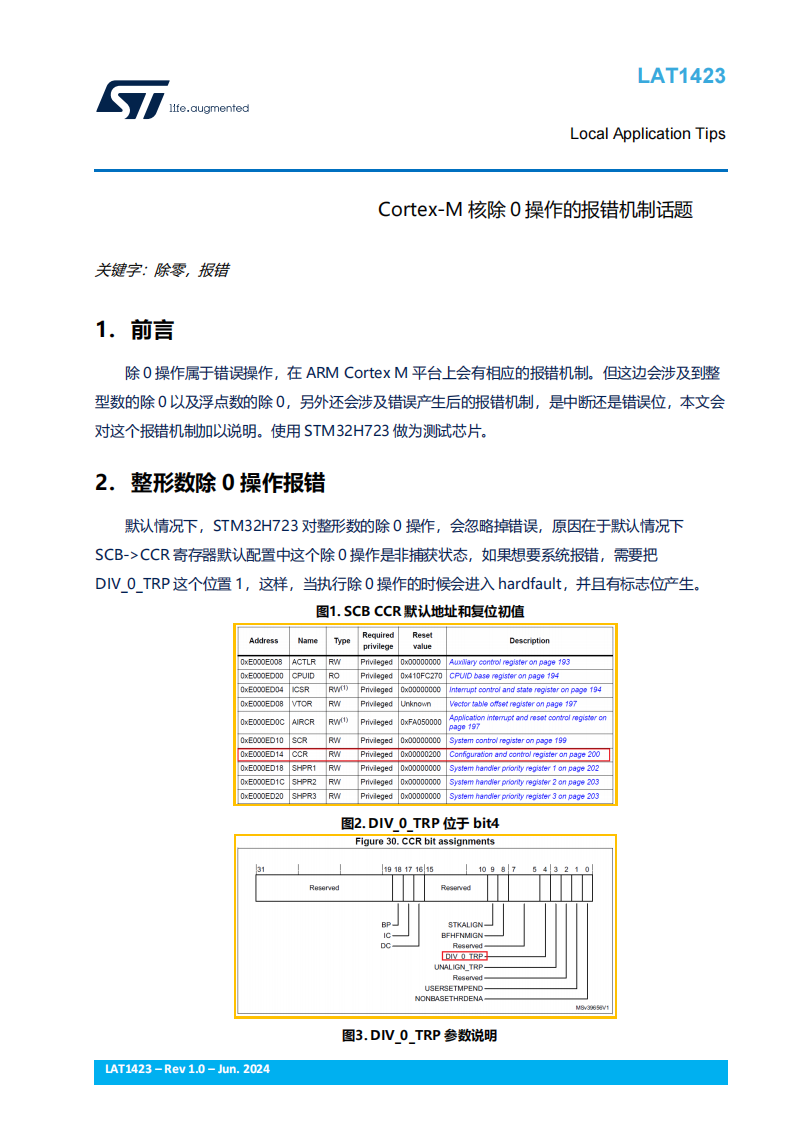

LAT1423 Cortex-M核除0操作的报错机制话题

前言

除 0 操作属于错误操作，在 ARM Cortex M 平台上会有相应的报错机制。但这边会涉及到整型数的除 0 以及浮点数的除 0，另外还会涉及错误产生后的报错机制，是中断还是错误位，本文会对这个报错机制加以说明。使用 STM32H723 做为测试芯片。

整形数除 0 操作报错

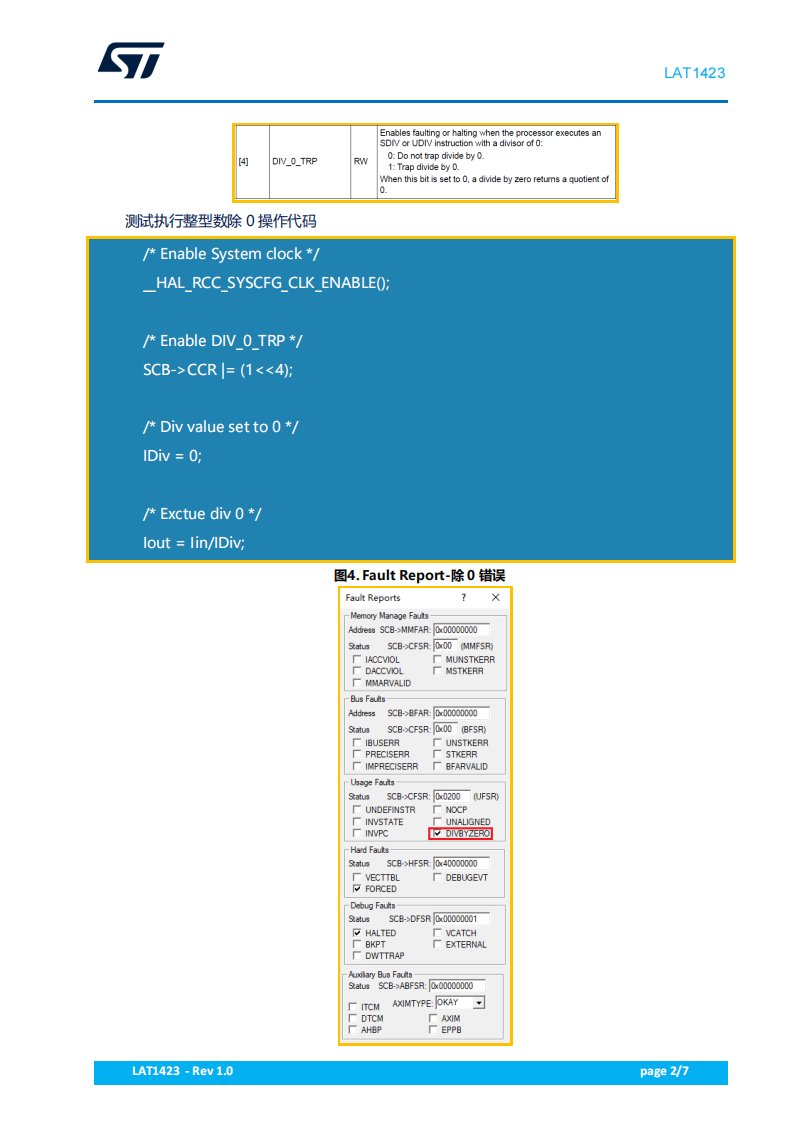

默认情况下，STM32H723 对整形数的除 0 操作，会忽略掉错误，原因在于默认情况下SCB->CCR 寄存器默认配置中这个除 0 操作是非捕获状态，如果想要系统报错，需要把DIV_0_TRP 这个位置 1，这样，当执行除 0 操作的时候会进入 hardfault，并且有标志位产生。

浮点数除 0 的报错机制

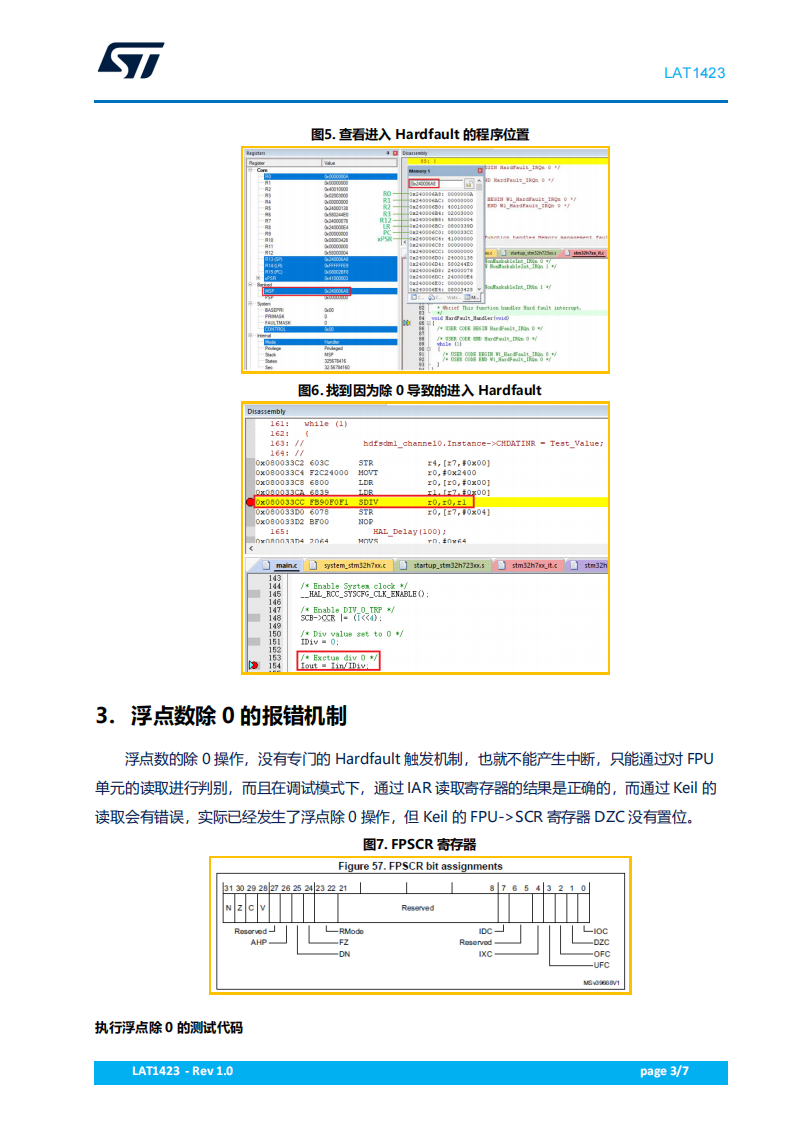

浮点数的除 0 操作，没有专门的 Hardfault 触发机制，也就不能产生中断，只能通过对 FPU单元的读取进行判别，而且在调试模式下，通过 IAR 读取寄存器的结果是正确的，而通过 Keil 的读取会有错误，实际已经发生了浮点除 0 操作，但 Keil 的 FPU->SCR 寄存器 DZC 没有置位

结论

本文通过对除 0 操作的报错机制做细致说明，可以看到整型除 0 可以有 Hardfault 的中断产生，而浮点的除 0 只能通过标志位判别，实际使用过程中尽量避免这种错误的操作。
