在 USB-PD 充电器、便携设备 AC-DC 适配器等快充场景中，宽输出电压适配难、次级同步整流电流应力大、全负载效率不均、EMI 干扰严重、待机功耗高的问题，成为反激式电源设计的核心痛点。作为快充电源的 “核心控制中枢”，反激 PWM 控制器的宽电压适配能力、能效优化水平、针对性防护设计与集成度，直接决定了终端产品的兼容性、稳定性与长期可靠性。
为解决宽输出电压快充电源设计的多重难题，作为南芯一级代理商，佰祥电子本期为您深度解析一款专为 USB-PD 解决方案打造的高性能多模式反激 PWM 控制器 —— 南芯 SC3002B。它以原生集成分段电源控制 + 自适应过流保护（AOCP）+ 强驱动的一体化设计，凭借五大核心优势，成为宽输出电压快充电源设计的标杆级器件。
一、原生集成：一体化架构设计，适配宽压快充需求
SC3002B 并非简单的控制模块拼接，而是立足于 USB-PD 宽输出电压快充全场景需求的一体化原生架构设计。它将CCM/QR/DCM 多模式控制核心、分段电源控制电路、自适应过流保护（AOCP）单元、300mA/-600mA 强驱动模块、频率抖动 EMI 优化电路、全维度安全保护系统六大核心模块高度集成于一颗芯片，在 SOP8 封装内实现了宽输出电压适配、全负载高效运行、次级应力防护与低 EMI 干扰的四重平衡，无需额外搭配复杂供电扩展电路与保护组件，即可为反激式电源提供一站式、高集成度的控制解决方案。
二、五大核心技术亮点，破解宽压快充设计痛点

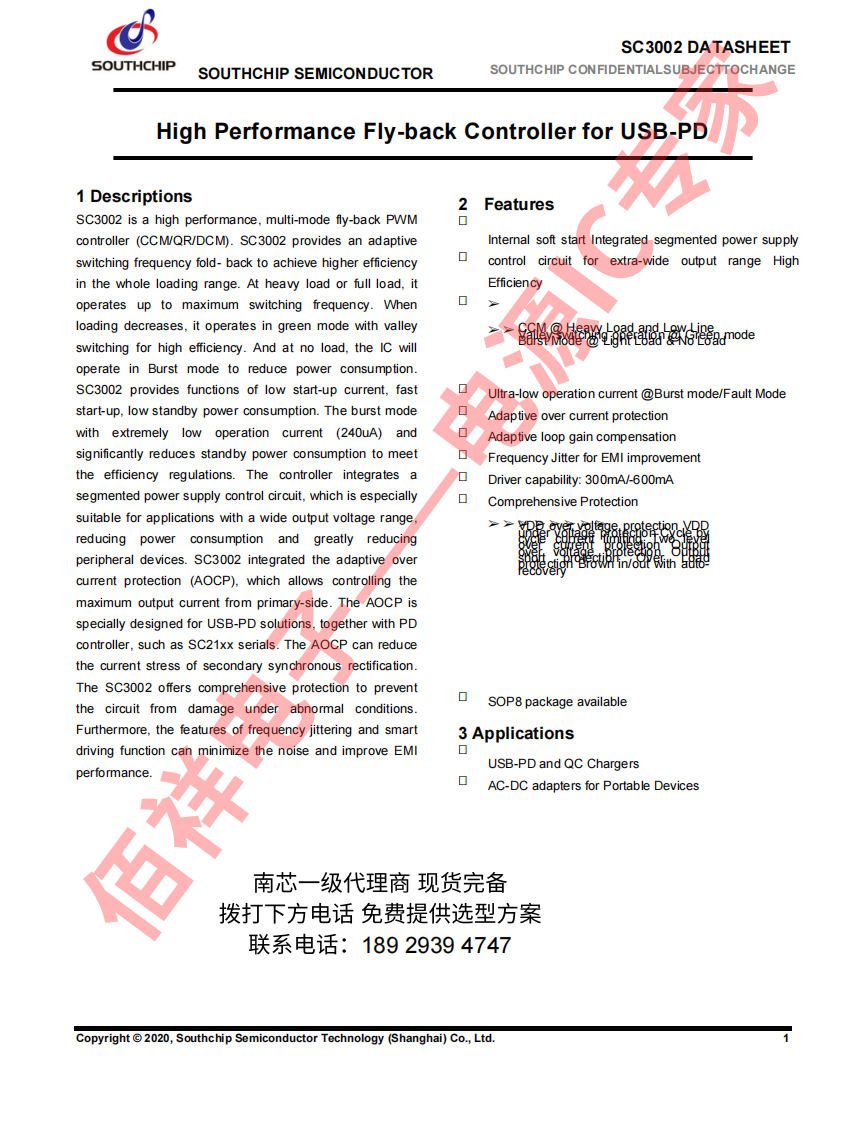

作为适配 USB-PD 宽压快充的多模式反激 PWM 控制器，SC3002B 以差异化的集成设计与高性能表现，针对性解决传统反激方案宽压适配难、次级应力大、效率不均、EMI 超标、安全性差等痛点，核心参数为 85KHz 最大开关频率、支持 CCM/QR/DCM 多模式、Burst 模式运行电流低至 240uA、驱动能力 300mA/-600mA、原生集成分段电源控制与 AOCP 功能，成为宽输出电压快充电源设计的优选器件。
1. 多模式 + 分段电源控制，宽输出电压无缝适配
面对 USB-PD 多档位输出电压需求，SC3002B 以双重优化构筑宽压适配基础：
（1）重载 / 满载时运行于连续导通模式（CCM），开关频率达 85KHz，满足大功率快充输出；中轻载切换至 QR/DCM 模式，谷值开关技术降低损耗；空载进入 Burst 模式，极致降低待机功耗；
（2）集成分段电源控制电路，仅需外接一颗电感，即可在辅助绕组低输出电压场景下稳定为 VDD 供电，避免传统方案需额外扩展电路的复杂性，适配 3-20V 宽输出电压范围；
（3）分段电源电路支持 1.2μs 最大导通时间、0.6μs 最小关断时间，切换响应迅速，确保宽电压范围内供电稳定性。
2. AOCP 自适应过流保护，守护次级同步整流
针对次级同步整流电流应力过大的行业痛点，SC3002B 搭载专属防护设计：
（1）原生集成自适应过流保护（AOCP），可从原边侧精准控制最大输出电流，大幅降低次级同步整流管的电流应力，延长器件寿命；
（2）配合两级过流保护机制（逐周期限流 + 次级整流短路快速保护），短路故障时 3 个周期即可触发保护，响应速度快，防护更精准；
（3）自适应过载保护（AOLP）可根据 ZCD 引脚电压动态调整保护延迟，次级短路时缩短延迟时间，减少功率损耗。
3. 强驱动 + EMI 优化，兼容与抗干扰双优
SC3002B 在驱动能力与电磁兼容性上实现双重突破：
（1）图腾柱输出驱动器驱动能力达 300mA/-600mA，可直接驱动外部功率 MOSFET，驱动电压钳位至 11V，上升时间 200ns、下降时间 50ns（CL=1nF），开关特性稳定；
（2）内置频率抖动功能，有效抑制 EMI 干扰，降低电源系统的滤波成本，轻松通过电磁兼容认证；
（3）ZCD 引脚支持谷值检测与线路电压补偿，配合斜率补偿电路，避免次谐波振荡，提升系统稳定性。
4. 超低待机功耗，能效达标无忧
待机功耗是宽压快充电源的关键指标，SC3002B 在功耗控制上全面优化：
（1）Burst 模式下运行电流低至 240uA，故障模式电流仅 80uA，空载待机功耗大幅降低，完全满足全球能效法规要求；
（2）启动电流低至 2.5uA，支持高阻抗启动电阻，进一步减少待机损耗；
（3）VDD 保持模式可在负载突变或输出电压调整时，维持 VDD 电压稳定，避免系统异常停机，同时降低额外功耗。
5. 全景保护 + 紧凑封装，安全与空间双优
SC3002B 兼顾全面防护与小型化设计，适配高功率密度需求：
（1）全景保护体系：涵盖 VDD 过压 / 欠压锁定、输出过压保护（ZCD OVP）、两级过流保护、过载保护、Brown In/Out 检测、内部 + 外部 OTP 保护（外部 OTP 引脚支持 NTC 电阻接入），故障状态下自动恢复，防护无死角；

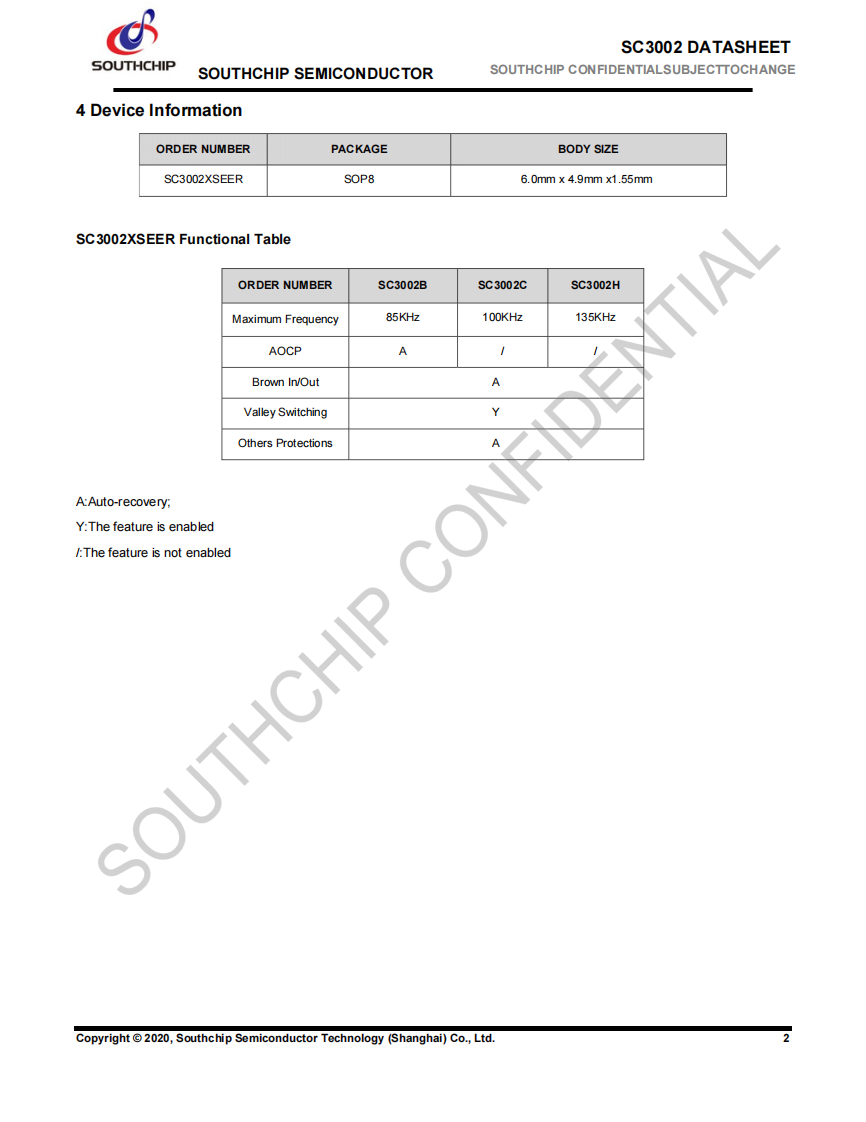

（2）采用业界主流的 SOP8 封装，尺寸仅 6.0mm×4.9mm×1.55mm，散热性能优异（结到壳热阻 40℃/W），适配紧凑 PCB 布局；
（3）外围仅需搭配电感、电容、电阻等基础无源器件，即可实现完整宽压快充方案，简化 PCB Layout，缩短产品开发周期。
三、产品核心价值与定位
总体而言，SC3002B 绝非一款简单的 “多模式反激控制器”，而是南芯针对 USB-PD 宽输出电压快充场景，在宽压适配、次级防护、能效优化、抗干扰性能与安全保障五大核心需求上做出的精准工程取舍，充分体现了南芯在电源管理芯片领域的深厚技术底蕴。
凭借一体化集成架构、分段电源宽压适配、AOCP 次级防护、低 EMI 强驱动与堡垒级安全防护，SC3002B 完美契合 USB-PD 充电器、便携设备 AC-DC 适配器等宽输出电压快充电源的设计需求，成为消费电子快充领域的优选利器。
作为南芯的一级代理商，佰祥电子不仅提供原装正品的 SC3002B 全系列芯片，更将持续结合客户的实际产品应用场景，提供从器件选型、原理图评审、PCB Layout 指导到系统级 Debug 的全方位技术支持，助力您的宽压快充电源产品在消费电子领域实现更高效、更可靠的落地。
面向快充电源宽电压、高功率密度、高可靠性的发展趋势，SC3002B 以集成化、高兼容、高效率、高安全的核心优势，必将成为宽输出电压反激式快充电源设计中不可或缺的核心器件，为终端产品的快充体验升级提供核心动力。
