南芯 SOUTHCHIP SC3002L 多模式反激 PWM 控制器 规格书 佰祥电子

在 USB-PD 充电器、便携设备 AC-DC 适配器等快充场景中，宽输出电压适配难、待机功耗高、次级同步整流应力大、输入电压波动耐受弱、EMI 干扰严重的问题，成为反激式电源设计的核心痛点。作为快充电源的 “核心控制中枢”，反激 PWM 控制器的集成优化能力、低功耗表现、宽域适配水平与安全防护设计，直接决定了终端产品的兼容性、续航能力与长期可靠性。

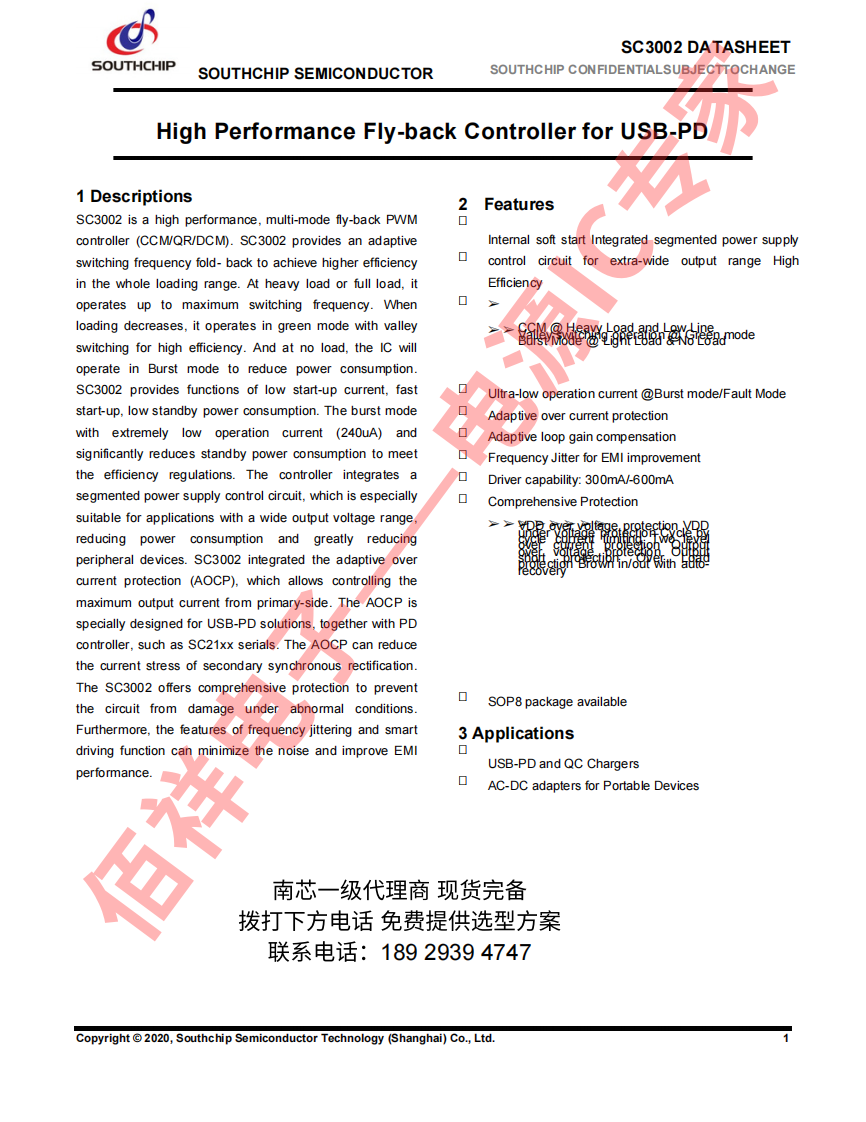

为解决宽域快充电源设计的多重难题，作为南芯一级代理商，佰祥电子本期为您深度解析一款专为 USB-PD 解决方案打造的高性能多模式反激 PWM 控制器 —— 南芯 SC3002L。它以原生集成分段电源控制 + AOCP 防护 + 谷值开关 + 低功耗优化的一体化设计，凭借五大核心优势，成为高集成度宽域快充电源设计的标杆级器件。

一、原生集成：一体化架构设计，适配高集成宽域需求

SC3002L 并非简单的控制模块拼接，而是立足于 USB-PD 高集成宽域快充全场景需求的一体化原生架构设计。它将CCM/QR/DCM 多模式控制核心、分段电源控制电路、自适应过流保护（AOCP）单元、谷值检测与开关模块、频率抖动 EMI 优化电路、300mA/-600mA 强驱动系统、全维度安全保护体系七大核心模块高度集成于一颗芯片，在 SOP8 封装内实现了宽输出电压适配、超低待机功耗、全负载高效运行、次级应力防护与低 EMI 干扰的四重平衡，无需额外搭配低功耗优化组件与复杂防护电路，即可为反激式电源提供一站式、高集成度的控制解决方案。

二、五大核心技术亮点，破解高集成宽域设计痛点

作为适配 USB-PD 高集成宽域快充的多模式反激 PWM 控制器，SC3002L 以差异化的集成设计与高性能表现，针对性解决传统反激方案集成度低、待机功耗高、宽压适配难、次级应力大、安全性差等痛点，核心参数为支持 CCM/QR/DCM 多模式、Burst 模式运行电流低至 240uA、驱动能力 300mA/-600mA、原生集成分段电源控制、AOCP 功能与谷值开关，封装为 SOP8（6.0mm×4.9mm×1.55mm），成为高集成宽域快充电源设计的优选器件。

1. 多模式 + 谷值开关，全负载效率与低耗双优

面对不同负载场景的能效与功耗需求，SC3002L 以双重优化构筑核心优势：
（1）重载 / 满载时运行于连续导通模式（CCM），开关频率按需适配宽功率输出；中轻载自动切换至 QR/DCM 模式，谷值开关技术精准捕捉谐振谷值点导通 MOSFET，大幅降低开关损耗；
（2）空载 / 极轻载时进入 Burst 模式，运行电流低至 240uA，极致压缩待机功耗，同时具备噪声免疫特性，避免音频噪声干扰，轻松满足全球能效法规；
（3）谷值开关可通过 ZCD 引脚外接 10~22pF 电容调整检测延迟，适配不同变压器参数，优化灵活性强。

2. 分段电源控制，宽输出电压无缝适配

针对 USB-PD 多档位输出电压需求，SC3002L 搭载专属适配设计：
（1）集成分段电源控制电路，仅需外接一颗电感，即可在辅助绕组低输出电压场景下稳定为 VDD 供电，无需额外扩展电路，适配 3-20V 宽输出电压范围；
（2）分段电源电路支持 1.2μs 最大导通时间、0.6μs 最小关断时间，切换响应迅速，确保宽电压范围内供电稳定性，兼容手机、平板、笔记本等多类设备快充需求；
（3）配合自适应环路增益补偿功能，进一步提升宽输出电压下的稳压精度与系统稳定性。

3. AOCP 自适应过流保护，守护次级同步整流

针对次级同步整流电流应力过大的行业痛点，SC3002L 配备精准防护机制：
（1）原生集成自适应过流保护（AOCP），可从原边侧精准控制最大输出电流，大幅降低次级同步整流管的电流应力，延长器件使用寿命，提升电源长期可靠性；
（2）搭配两级过流保护机制（逐周期限流 + 次级整流短路快速保护），短路故障时 3 个周期即可触发保护，响应速度快，防护无死角；
（3）自适应过载保护（AOLP）可根据 ZCD 引脚电压动态调整保护延迟，次级短路时缩短延迟时间，减少功率损耗。

4. 强驱动 + EMI 优化，兼容与抗干扰双优

SC3002L 在驱动能力与电磁兼容性上实现双重突破：
（1）图腾柱输出驱动器驱动能力达 300mA/-600mA，可直接驱动外部功率 MOSFET，驱动电压钳位至 11V，上升时间 200ns、下降时间 50ns（CL=1nF），开关特性稳定，适配各类功率 MOSFET；
（2）内置频率抖动功能，有效抑制 EMI 干扰，降低电源系统的滤波成本，配合谷值开关技术进一步优化电磁辐射，轻松通过电磁兼容认证；
（3）ZCD 引脚支持线路电压补偿（K_LINECOMP=0.10），配合内置斜率补偿电路，避免次谐波振荡，提升系统稳定性。

5. 全景保护 + 紧凑封装，安全与集成双优

SC3002L 兼顾全面防护与高集成设计，适配高功率密度需求：
（1）全景保护体系：涵盖 VDD 过压 / 欠压锁定、输出过压保护（ZCD OVP）、两级过流保护、过载保护、内部 + 外部 OTP 保护（外部 OTP 引脚支持 NTC 电阻接入）、ESD 防护，故障状态下自动恢复，防护无死角；

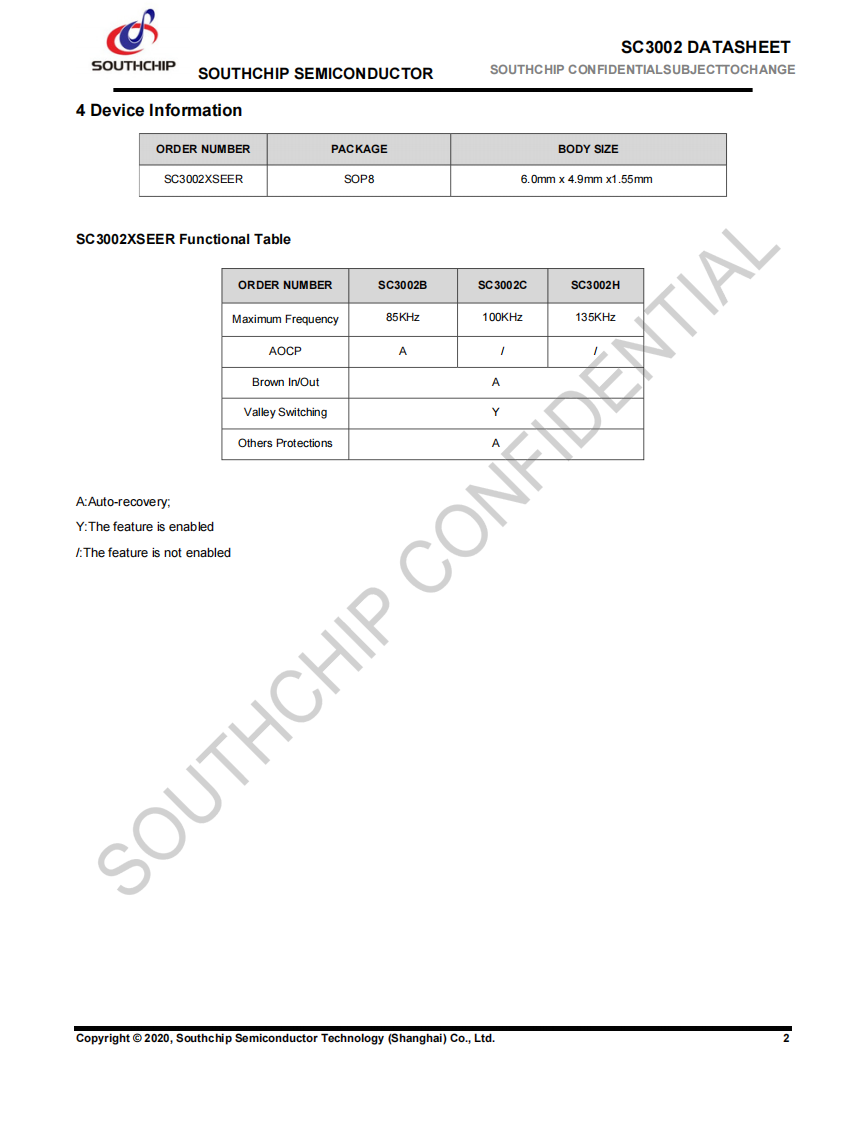

（2）采用业界主流的 SOP8 封装，尺寸仅 6.0mm×4.9mm×1.55mm，散热性能优异（结到壳热阻 40℃/W），适配紧凑 PCB 布局，提升电源产品功率密度；

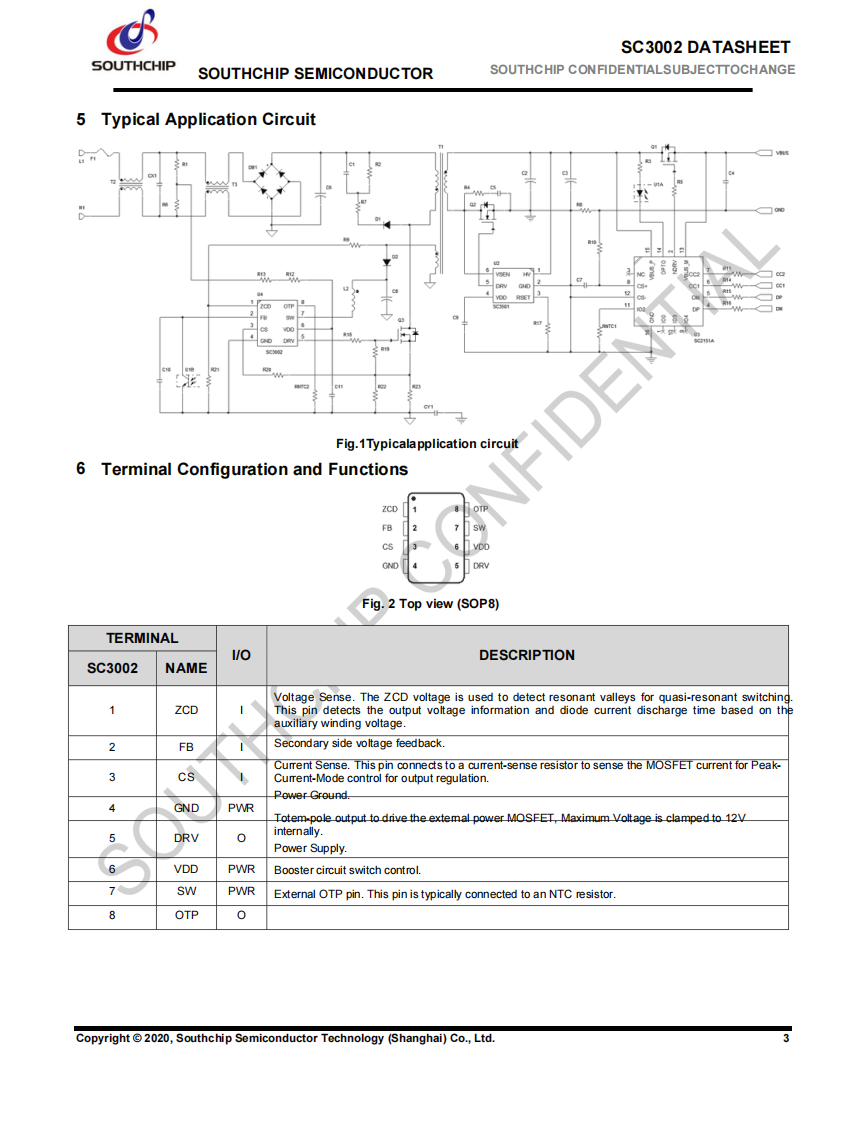

（3）外围仅需搭配电感、电容、电阻等基础无源器件，即可实现完整宽域快充方案，高集成度设计大幅简化 PCB Layout，缩短产品开发周期。

三、产品核心价值与定位

总体而言，SC3002L 绝非一款简单的 “多模式反激控制器”，而是南芯针对 USB-PD 高集成宽域快充场景，在集成优化、低功耗控制、宽压适配、次级防护、安全保障五大核心需求上做出的精准工程取舍，充分体现了南芯在电源管理芯片领域的深厚技术底蕴。

凭借一体化集成架构、谷值开关高效优化、分段电源宽压适配、AOCP 次级防护与低 EMI 设计，SC3002L 完美契合 USB-PD 多档位充电器、便携设备 AC-DC 适配器等高集成宽域快充电源的设计需求，成为消费电子快充领域的优选利器。

作为南芯的一级代理商，佰祥电子不仅提供原装正品的 SC3002L 全系列芯片，更将持续结合客户的实际产品应用场景，提供从器件选型、原理图评审、PCB Layout 指导到系统级 Debug 的全方位技术支持，助力您的高集成宽域快充电源产品在消费电子领域实现更高效、更可靠的落地。

面向快充电源高集成度、高功率密度、宽域适配的发展趋势，SC3002L 以集成化、高兼容、高效率、高安全、低功耗的核心优势，必将成为高集成宽域反激式快充电源设计中不可或缺的核心器件，为终端产品的快充体验升级提供核心动力。
