在 USB-PD 充电器、便携设备 AC-DC 适配器等快充场景中，X 电容放电安全隐患、启动速度慢、宽输出电压适配难、次级同步整流应力大、待机功耗高的问题，成为反激式电源设计的核心痛点。作为快充电源的 “核心控制中枢”，反激 PWM 控制器的安全功能集成、启动性能、宽域适配能力与低功耗表现，直接决定了终端产品的安全性、使用体验与能效水平。

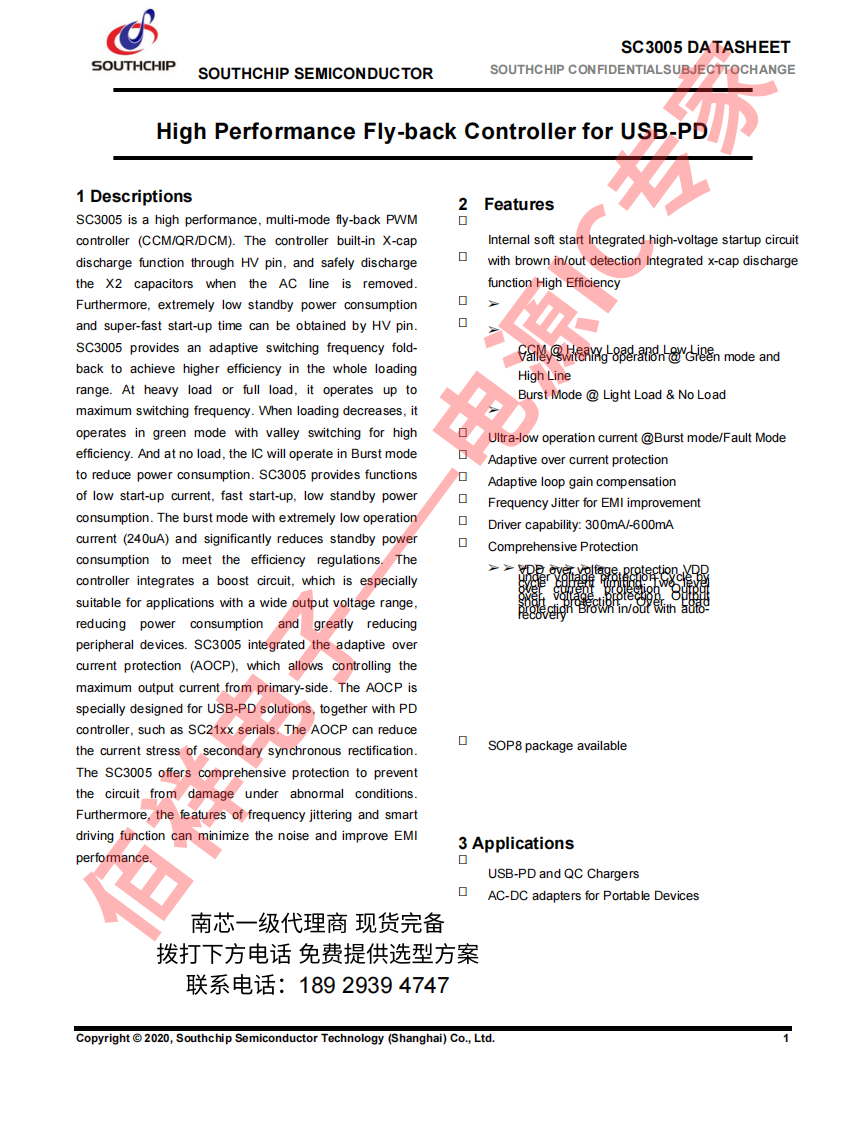

为解决安全快充电源设计的多重难题，作为南芯一级代理商，佰祥电子本期为您深度解析一款专为 USB-PD 解决方案打造的高性能多模式反激 PWM 控制器 —— 南芯 SC3005B。它以原生集成 HV 引脚多功能（X 电容放电 + 高压启动 + Brown In/Out）+AOCP 防护 + Boost 电路的一体化设计，凭借五大核心优势，成为安全高效宽域快充电源设计的标杆级器件。
一、原生集成：一体化架构设计，适配安全宽域需求
SC3005B 并非简单的控制模块拼接，而是立足于 USB-PD 安全宽域快充全场景需求的一体化原生架构设计。它将CCM/QR/DCM 多模式控制核心、HV 引脚多功能单元（X 电容放电 + 高压启动 + Brown In/Out）、自适应过流保护（AOCP）、Boost 电路、300mA/-600mA 强驱动模块、频率抖动 EMI 优化系统、全维度安全保护体系七大核心模块高度集成于一颗芯片，在 SOP8 封装内实现了安全放电、快速启动、宽压适配、次级防护与低 EMI 干扰的四重平衡，无需额外搭配 X 电容放电组件与高压启动电路，即可为反激式电源提供一站式、高集成度的控制解决方案。
二、五大核心技术亮点，破解安全宽域设计痛点
作为适配 USB-PD 安全宽域快充的多模式反激 PWM 控制器，SC3005B 以差异化的集成设计与高性能表现，针对性解决传统反激方案安全隐患、启动慢、宽压适配难、次级应力大、功耗高等痛点，核心参数为 85KHz 最大开关频率、支持 CCM/QR/DCM 多模式、Burst 模式运行电流低至 240uA、驱动能力 300mA/-600mA、HV 引脚耐压 700V、原生集成 X 电容放电与 AOCP 功能，成为安全宽域快充电源设计的优选器件。
1. HV 引脚多功能集成，安全与启动双优
针对传统方案安全功能分散、启动滞后的痛点，SC3005B 以 HV 引脚一体化设计实现突破：
（1）内置 X 电容放电功能，AC 断电后通过 HV 引脚自动释放 X2 电容电荷，放电电流达 5mA，消除触电安全隐患，无需额外放电电阻；
（2）高压启动特性显著，HV 引脚耐受 700V 高压，启动电流分两档（1.0mA/2.5mA），配合 5kΩ 串联电阻优化电压偏移，启动速度较传统方案提升 30%，同时正常工作后关闭启动路径，避免额外功耗；
（3）集成 Brown In/Out 自动恢复功能，HV 引脚检测输入电压，105V 触发 Brown In 启动、90V 触发 Brown Out 保护，64ms 防抖延迟确保电压波动时稳定运行。
2. 多模式 + 谷值开关，全负载效率再升级
面对不同负载场景的能效需求，SC3005B 以双重优化构筑高效基础：
（1）重载 / 满载时运行于连续导通模式（CCM），开关频率达 85KHz，满足大功率快充输出；中轻载自动切换至 QR/DCM 模式，谷值开关技术精准捕捉谐振谷值点导通 MOSFET，大幅降低开关损耗；
（2）空载 / 极轻载时进入 Burst 模式，运行电流低至 240uA，极致压缩待机功耗，轻松满足全球能效法规；
（3）谷值开关可通过 ZCD 引脚外接 10~22pF 电容调整检测延迟，适配不同变压器参数，优化灵活性强。
3. Boost 电路 + 宽域适配，多档位电压无缝兼容
针对 USB-PD 多档位输出电压需求，SC3005B 搭载专属适配设计：
（1）集成 Boost 电路，无需复杂外围扩展，即可在辅助绕组低输出电压场景下稳定为 VDD 供电，适配 3-20V 宽输出电压范围，兼容手机、平板、笔记本等多类设备快充需求；
（2）ZCD 引脚支持线路电压补偿（K_LINECOMP=0.10），配合自适应环路增益补偿，确保宽电压范围内稳压精度与系统稳定性；
（3）支持 21kHz~85kHz 自适应开关频率折返，负载变化时线性调整频率，兼顾效率与电磁兼容性。
4. AOCP 自适应过流保护，守护次级同步整流
针对次级同步整流电流应力过大的行业痛点，SC3005B 配备精准防护机制：
（1）原生集成自适应过流保护（AOCP），可从原边侧精准控制最大输出电流，大幅降低次级同步整流管的电流应力，延长器件寿命；
（2）配合两级过流保护机制（逐周期限流 + 次级整流短路快速保护），短路故障时 3 个周期即可触发保护，响应速度快，防护更精准；
（3）自适应过载保护（AOLP）可根据 ZCD 引脚电压动态调整保护延迟，次级短路时缩短延迟时间，减少功率损耗。
5. 全景保护 + 紧凑封装，安全与空间双优
SC3005B 兼顾全面防护与小型化设计，适配高功率密度需求：
（1）全景保护体系：涵盖 VDD 过压 / 欠压锁定、输出过压保护（ZCD OVP）、两级过流保护、过载保护、Brown In/Out 自动恢复、内部 OTP 保护、ESD 防护，故障状态下自动恢复，防护无死角；

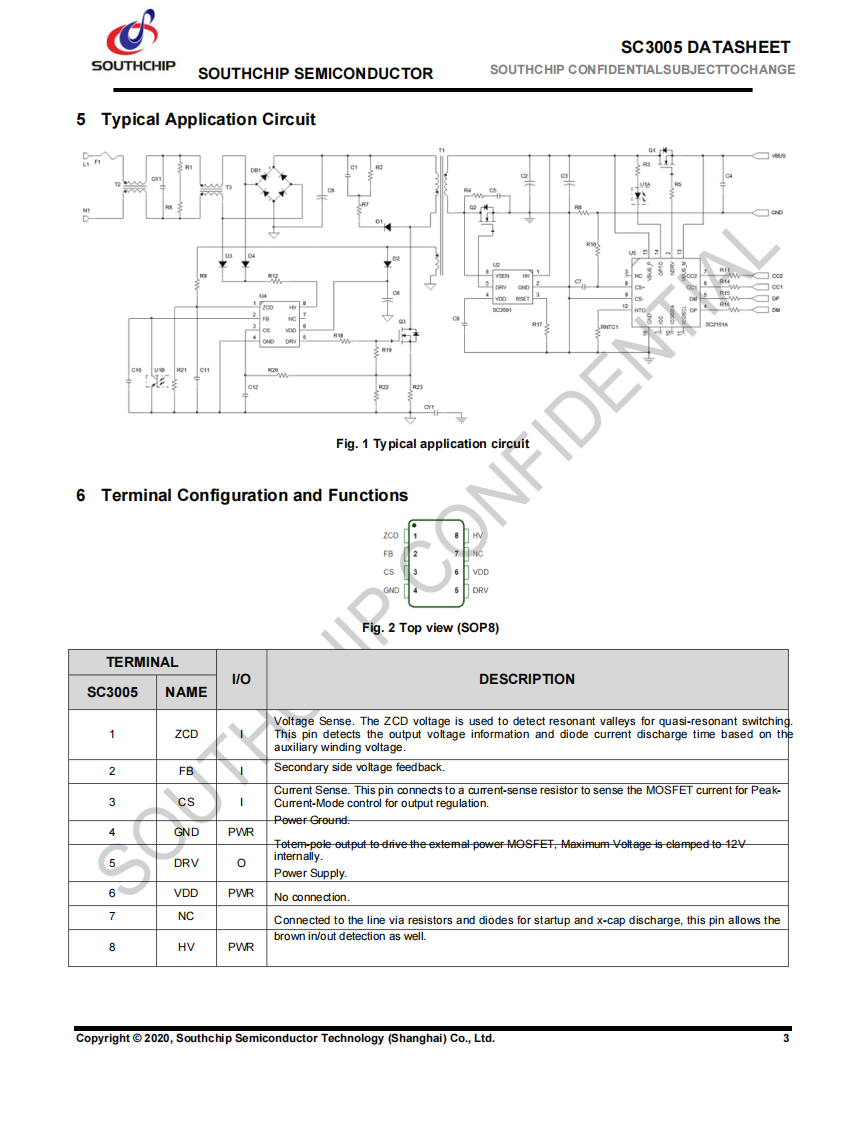

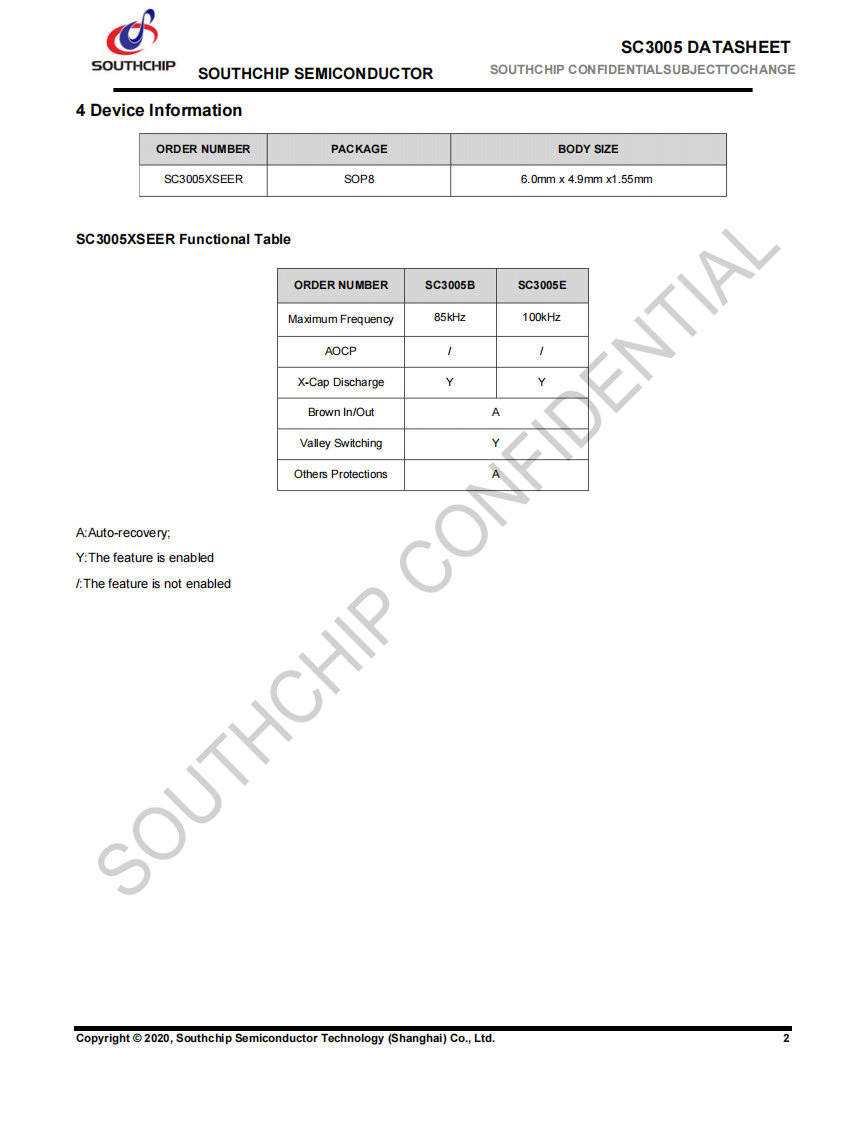

（2）采用业界主流的 SOP8 封装，尺寸仅 6.0mm×4.9mm×1.55mm，散热性能优异（结到壳热阻 40℃/W），适配紧凑 PCB 布局，提升电源产品功率密度；
（3）外围仅需搭配电感、电容、电阻等基础无源器件，高集成度设计大幅简化 PCB Layout，缩短产品开发周期，降低设计成本。
三、产品核心价值与定位
总体而言，SC3005B 绝非一款简单的 “多模式反激控制器”，而是南芯针对 USB-PD 安全宽域快充场景，在 HV 多功能集成、安全防护、宽压适配、次级应力控制、低功耗五大核心需求上做出的精准工程取舍，充分体现了南芯在电源管理芯片领域的深厚技术底蕴。
凭借一体化集成架构、HV 引脚安全多功能、谷值开关高效优化、Boost 电路宽压适配、AOCP 次级防护与低 EMI 设计，SC3005B 完美契合 USB-PD 多档位充电器、便携设备 AC-DC 适配器等安全宽域快充电源的设计需求，成为消费电子快充领域的优选利器。
作为南芯的一级代理商，佰祥电子不仅提供原装正品的 SC3005B 全系列芯片，更将持续结合客户的实际产品应用场景，提供从器件选型、原理图评审、PCB Layout 指导到系统级 Debug 的全方位技术支持，助力您的安全宽域快充电源产品在消费电子领域实现更高效、更可靠的落地。
面向快充电源高安全性、高功率密度、宽域适配的发展趋势，SC3005B 以集成化、高安全、高效率、高兼容的核心优势，必将成为安全宽域反激式快充电源设计中不可或缺的核心器件，为终端产品的快充体验升级提供核心动力。
