便携通信设备供电存在压差过高缩短电池续航、手持仪器需要极小封装占用空间、摄像设备大电流输出下稳压与安全难以兼顾的行业痛点。作为设备供电的核心组件，电源管理芯片的稳压、稳流、能效控制、安全防护能力直接决定终端产品的稳定性、能效水平与小型化程度。作为矽力杰核心合作代理商，佰祥电子本期为您深度解析 SQ24301 电源管理芯片。
一、原生集成：一体化架构设计，适配便携通信设备、手持仪器需求

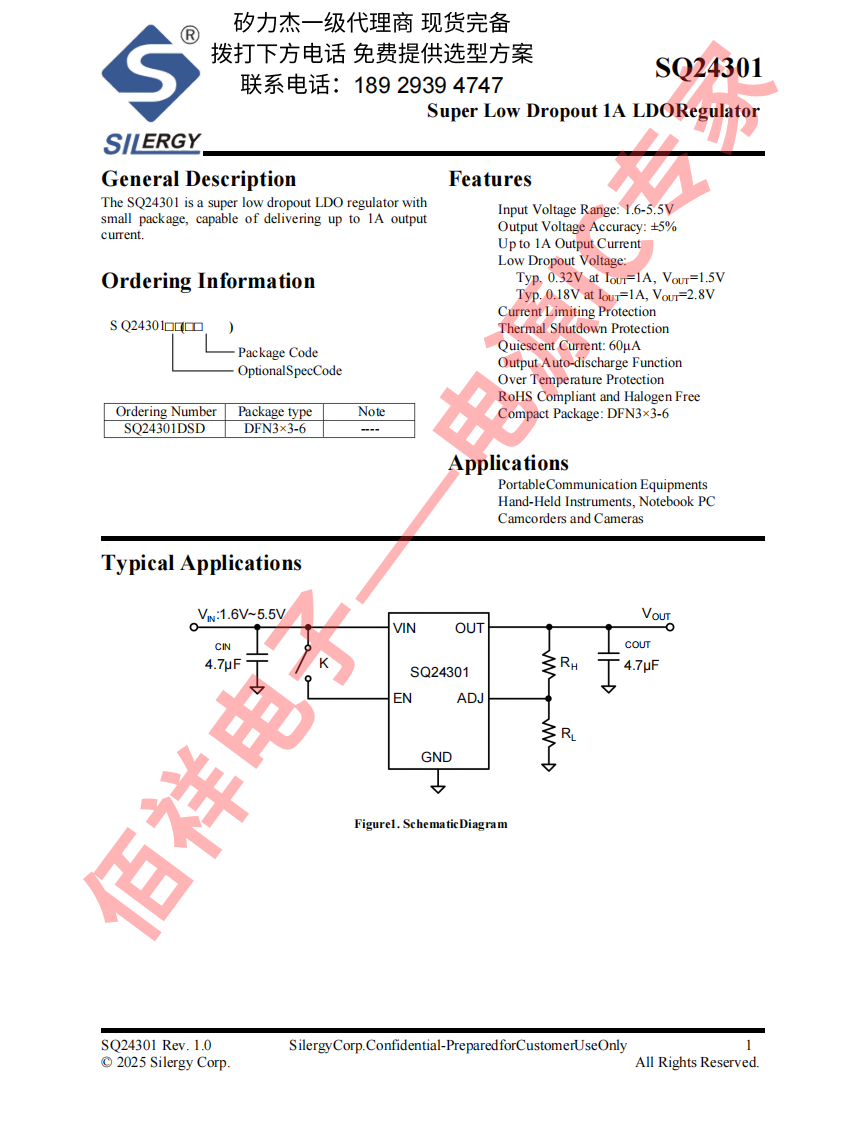

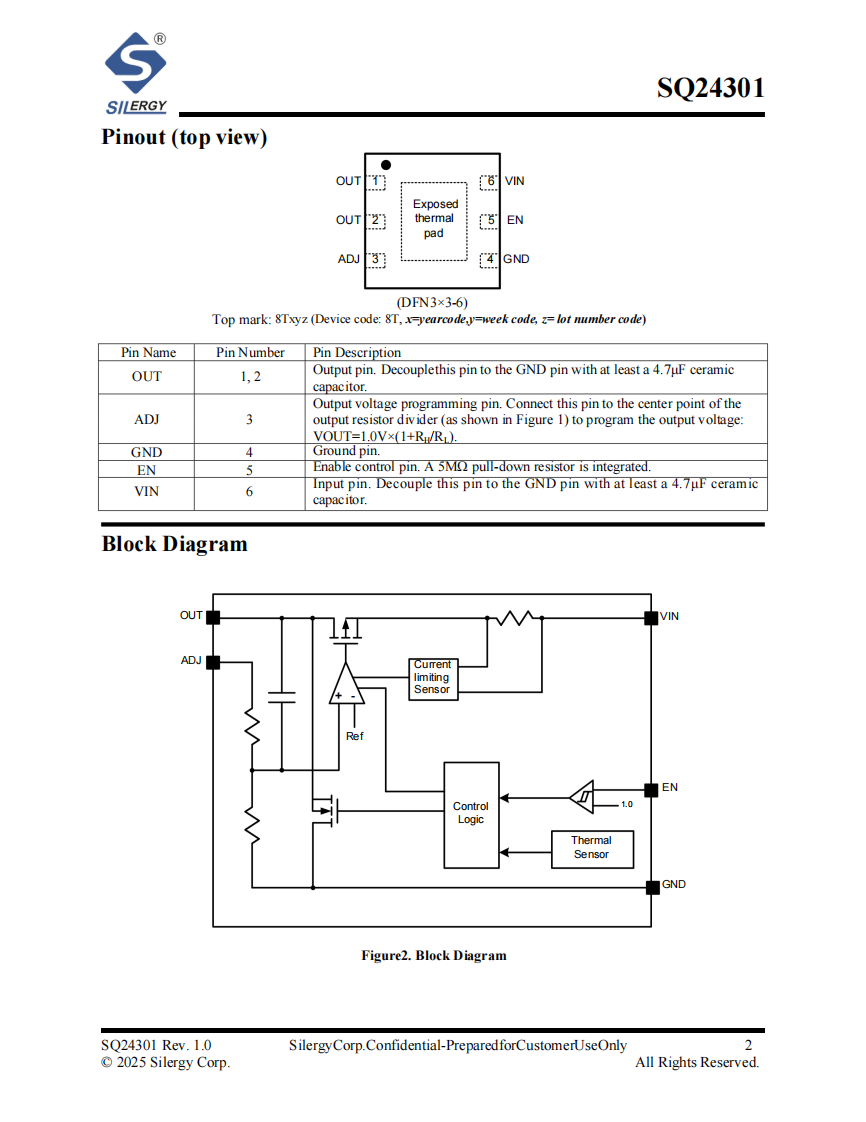

SQ24301 并非简单的控制电路与功率器件的组合拼接，而是立足于便携通信设备、手持仪器、笔记本电脑、摄像摄影设备全场景需求的一体化原生架构设计。芯片集成超低导通电阻 PMOS 功率管、输出电压可调分压控制电路、使能引脚内置 5MΩ 下拉电阻电路、输出自动放电电路、无负载稳定控制电路、限流保护电路、热关断保护电路、过温保护电路。在 DFN3×3-6 紧凑封装内实现了高集成、低成本、高能效、高可靠性的四重平衡，完美适配便携通信设备、手持仪器、摄像摄影设备的一站式解决方案。
二、五大核心技术亮点，破解便携电子设计痛点
SQ24301 支持 1.6V 至 5.5V 输入电压范围，可输出最大 1A 持续负载电流，作为线性稳压器无开关频率，内部集成超低压差功率管、自动放电电路与多重保护电路，采用 DFN3×3-6 小型封装，可满足便携电子设备的低压差、小体积、大电流供电需求。
亮点一：核心精准调控技术
SQ24301 采用 1.0V 基准电压实现输出电压可调配置，输出电压精度可达 ±5%，负载调节率优异，线性调节率稳定，通过 ADJ 引脚外接电阻可灵活设定输出电压，无负载状态下仍可保持稳定稳压输出。
亮点二：全工况高效运行控制
芯片具备超低压差特性，1.5V 输出 1A 电流时典型压差仅 0.32V，2.8V 输出 1A 电流时典型压差仅 0.18V，采用低损耗 PMOS 功率管降低导通损耗，适配电池供电系统的全工况高效运行需求。
亮点三：输出性能优化功能
SQ24301 支持输出自动放电功能，可快速释放输出端残余电压，搭配 4.7μF 陶瓷电容即可实现优异的负载瞬态响应，短路状态下可快速控制输出状态，保障输出性能稳定可靠。
亮点四：超低启动与静态功耗
芯片静态电流仅为 60μA，关断电流最大值不超过 10μA，输入电压低至 1.6V 即可正常启动，使能引脚内置下拉电阻避免误触发，轻载与待机工况下功耗表现极致优异。
亮点五：全维度硬件安全保护
芯片具备 1A 最小限流保护功能，集成短路保护电路可快速关断输出功率管，内置 150℃热关断保护与过温保护，搭配热滞回控制机制，全方位保障芯片与终端设备的运行安全。
三、产品核心价值与定位
总体而言，SQ24301 绝非一款简单的 “电源管理芯片”，而是矽力杰针对便携通信设备、手持仪器、笔记本电脑、摄像摄影设备场景，在高集成、低成本、高能效、高可靠性、小型化五大核心需求上做出的精准工程取舍，充分体现了矽力杰在电源管理芯片领域的深厚技术底蕴。该芯片可广泛应用于便携通信设备、手持仪器、笔记本电脑、摄像机、照相机等终端产品。作为矽力杰的核心合作代理商，佰祥电子不仅提供原装正品的 SQ24301 全系列芯片，更将持续结合客户的实际产品应用场景，提供从器件选型、原理图评审、PCB Layout 指导到系统级 Debug 的全方位技术支持，助力您的便携电子、手持设备在消费电子、通信、影像领域实现更高效、更可靠的落地。随着便携电子设备向长续航、小体积、大电流方向持续发展，超低压差 LDO 成为电池供电系统的核心选型，SQ24301 凭借宽压输入、超低压差、小型封装的特性，成为各类便携终端电源设计的优选器件，有效简化电路设计并提升产品续航能力。
