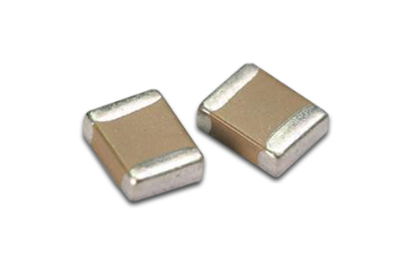

贴片电容是一种电容材质。贴片电容全称为：多层（积层，叠层）片式陶瓷电容器（Multilayer Ceramic Capacitor， MLCC），也称为贴片电容，片容。贴片电容有两种表示方法，一种是英寸单位来表示，一种是毫米单位来表示。接下来，详细为你说下“贴片电容料号的编写构成 贴片电容的命名方法”
一、贴片电容料号的编写构成
方法一：一般小贴片电容的阻值为无穷大，阻值异常就更换。容量变小，万用表无法测量，直接替换。
方法二：安全一点的办法用万用表的二极档一针接地另一针分别测电容的两端两端响说明短路。
方法三：小贴片电容短路的话用万用表在线测量就能判断出来。如果是开路的话，因为容量太小，用万用表量不出来，可以用一个电笔接到220V的火线上，将贴片电容的引脚放到电笔的笔帽上，看氖泡是否发光，发光电容是好的，否则断路。220v电压，可千万别在板实验。
方法四：阻值无穷大，阻值为零鸣叫为坏，其他的应该有一些小的变化。
1、还把万用表调到欧姆档适当档位，档位选择的原则是：1微法的电容用了20K档，1－100微法电容用了2K档，大于100，微法的用了200档。
2、判断极性，先将把万用表调到100或1K欧姆档，假定一极为正极，就让黑表笔与它连接，红表笔和另一极连接，记下阻值，再然后把电容放电，即让两极接触，再然后换表笔测电阻，阻值大的一次黑表笔对接的就是电容的正极。
3、然后用万用表的红笔接电容的正极，黑笔接电容的负极，如果显示从0慢慢增加，最后显示溢出符号1则电容正常。
二、贴片电容的命名方法
1）同一类型的电容，个头越大或颜色越深，容量也越大。电容的容量可以用专用的电容测试仪来测定，目前一些数字万用表，也附加此项功能。测电容量时，须至少将贴片电容脱开一端，排除外电路的影响后，再行检测。
2）用万用表检测。如果在线检测，万用表测量得出电容两引脚之间的电阻值，其实是与电容相连接的外电路“综合电阻值”，若电容处于短路或近于短路情况（电阻值极低）下，才能有所反映。将电容器脱开原电路，测量其电阻值应为无穷大。用指针表的×10k挡测量时，0.lμF左右的电容指针有跳动（充电）现象，静止后归于无穷大。若测得固定电阻值，说明电容损坏。
3）上电检测，由电路判断该点电压降低，可能是电容漏电引起，见图2-14电路示例。这也是一个比较好的方法。
如图2-14所示电路中，测量a点电压正常值应为R221、R22对3V供电的分压值1.5V，若测量电压值高于1.5V，可能系电容C112漏电损坏所致；测b点电压正常值应为3V，若低于3V，可能系电容C56漏电损坏所致。
进一步，可将C112或C56焊脱电路，对其引脚电阻值进行测量验证。当贴片电容损坏时，也同确定贴片电阻的阻值一样，可参考同类电路，测出好的电容元件的电容量，来确定故障电容的参数。如晶振引脚电容坏掉一只，测另一脚电容元件的电容量即可，两只电容的容量是一样的。
故障电容的代换：贴片电容的故障率较低，各种规格的贴片电容都要备件，显然是不现实的，偶尔发现损坏元件时，用普通的同容量瓷片或涤纶电容来代换，是完全可以的，注意引线尽量要短，焊接质量要好。
