【简介】

中微爱芯正式推出7款全新AiP74LV/LVC系列车规级逻辑芯片：

AiP74LV164-Q1——车规级8位串入并出移位寄存器

AiP74LV08-Q1——车规级4路2输入与门

AiP74LVC2G04-Q1——车规级2路反相器

AiP74LVC2G07-Q1——车规级2路缓冲器（开漏）

AiP74LVC14-Q1——车规级6路施密特反相器

AiP74LVC00-Q1——车规级4路2输入与非门

AiP74LVC08-Q1——车规级4路2输入与门

7款电路均通过AEC-Q100 Grade 1车规认证，产品覆盖移位寄存器、逻辑门、缓冲器、反相器等主流功能，一站式匹配车载数字信号整形、电平转换、逻辑运算、串口拓展需求，进一步丰富车载逻辑芯片选型。

【应用优势】

• 严格车规可靠性标准：均通过AEC-Q100 Grade 1车规认证，无惧车载复杂工况。
• 低压COMS超低功耗架构：采用低压CMOS工艺，兼容车载3.3V/5V主流数字系统；微安级超低静态功耗大幅降低待机损耗，完美适配车载电池供电场景。
• 功能规格全面覆盖：包含移位寄存器、逻辑门、缓冲器、反相器等主流品类，充分扩充车载逻辑芯片选型空间。
• 多款封装可选，适配车载小型化趋势：提供SOT和TSSOP封装，兼容常规及高密度小型化电路板设计。

AiP74LV164-Q1——8位串入并出移位寄存器

【主要特点】

• 工作电压：1V~5.5V
• 全电压兼容5V输入
• 静态功耗：<20uA
• 传输延时（典型值）：12ns
• ESD-HBM：2000V（AEC-Q100-002）
• ESD-CDM：所有引脚750V（AEC-Q100-011）
• LATCH-UP：±100mA，Ta=125℃（AEC-Q100-004）
• 工作温度范围：-40℃~+125℃
• 封装形式：TSSOP14

【功能框图】

【引脚排列图】

AiP74LV08-Q1

【主要特点】

• 工作电压：1V~5.5V
• 全电压兼容5V输入
• 静态功耗：<40uA
• 传输延时（典型值）：2ns
• ESD-HBM：2000V（AEC-Q100-002）
• ESD-CDM：所有引脚750V（AEC-Q100-011）
• LATCH-UP：±100mA，Ta=125℃（AEC-Q100-004）
• 工作温度范围：-40℃~+125℃
• 封装形式：TSSOP14

【功能框图】

【引脚排列图】

AiP74LVC2G04-Q1

【主要特点】

• 工作电压：65V~5.5V
• 全电压兼容5V输入
• 静态功耗：<4uA
• 传输延时（典型值）：5ns
• ESD-HBM：2000V（AEC-Q100-002）
• ESD-CDM：所有引脚750V（AEC-Q100-011）
• LATCH-UP：±100mA，Ta=125℃（AEC-Q100-004）
• 工作温度范围：-40℃~+125℃
• 封装形式：SOT363

【功能框图】

【引脚排列图】

AiP74LVC2G07-Q1

【主要特点】

• 工作电压：65V~5.5V
• 全电压兼容5V输入
• 静态功耗：<4uA
• 传输延时（典型值）：3ns
• ESD-HBM：2000V（AEC-Q100-002）
• ESD-CDM：所有引脚750V（AEC-Q100-011）
• LATCH-UP：±100mA，Ta=125℃（AEC-Q100-004）
• 工作温度范围：-40℃~+125℃
• 封装形式：SOT363

【功能框图】

【引脚排列图】

AiP74LVC14-Q1

【主要特点】

• 工作电压：2V~5.5V
• 全电压兼容5V输入
• 静态功耗：<10uA
• 传输延时（典型值）：5ns
• ESD-HBM：2000V（AEC-Q100-002）
• ESD-CDM：所有引脚750V（AEC-Q100-011）
• LATCH-UP：±100mA，Ta=125℃（AEC-Q100-004）
• 工作温度范围：-40℃~+125℃
• 封装形式：TSSOP14

【功能框图】

【引脚排列图】

AiP74LVC00-Q1

【主要特点】

• 工作电压：2V~5.5V
• 全电压兼容5V输入
• 静态功耗：<15uA
• 传输延时（典型值）：7ns
• ESD-HBM：2000V（AEC-Q100-002）
• ESD-CDM：所有引脚750V（AEC-Q100-011）
• LATCH-UP：±100mA，Ta=125℃（AEC-Q100-004）
• 工作温度范围：-40℃~+125℃
• 封装形式：TSSOP14

【功能框图】

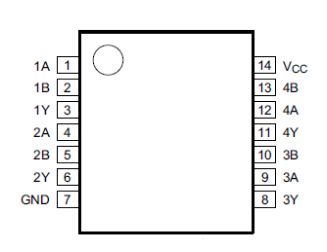

【引脚排列图】

AiP74LVC08-Q1

【主要特点】

• 工作电压：2V~5.5V
• 全电压兼容5V输入
• 静态功耗：<15uA
• 传输延时（典型值）：2ns
• 工作温度范围：-40℃~+125℃
• ESD-HBM：2000V（AEC-Q100-002）
• ESD-CDM：所有引脚750V（AEC-Q100-011）
• LATCH-UP：±100mA，Ta=125℃（AEC-Q100-004）
• 封装形式：TSSOP14

【功能框图】

【引脚排列图】

【结语】

智能汽车产业国产化浪潮下，基础逻辑芯片自主可控是整车供应链安全的关键一环。本次7款 AiP74LV/LVC车规芯片全新上市，既是公司车规产品矩阵的重要突破，也是面向车载客户国产化需求交出的核心方案。

中微爱芯深耕通用逻辑芯片赛道，旗下逻辑芯片累计出货量已突破50亿颗。面向汽车电子市场，公司后续将持续扩充多电压域、多功能车规逻辑芯片产品矩阵，同步布局车规运算放大器、电压比较器、模拟开关等产品线；依托稳定量产交付能力、高性价比产品与全流程配套技术服务，全力助推国内汽车电子产业链自主可控、国产替代落地。

中微爱芯已通过AEC-Q100 Grade 1车规认证芯片产品清单
