大功率ATA-L50水声功率放大器可用于水下通信测试系统

由于在水下，通信通道的多径效应、时变效应、可用频宽窄、信号衰减严重，特别是在长距离的信号传输中，水下通信的信息传输效率远低于有线通信，为了进一步提升水声通信的效率和广度，我们常采取声波的方式进行传输，例如利用扩频通信。而为了使信号传输的更远更清晰，就需要大功率水声功率放大器应用于水下通信测试系统了。今天Aigtek安泰电子就为大家介绍一下该系列中的ATA-L50大功率水声功率放大器。

该款大功率水声功率放大器，使用多种先进的抗噪系统，大功率，低功耗，并具有较高的可靠性，能够满足多数情况下的需求。

　　​主要应用领域：

水下通信

水下通信机

变压器老化

水下测距

超声驱鱼

水下地形测绘

磁芯损耗测试

石油勘探

流量计测试

超声焊接

产品特点：

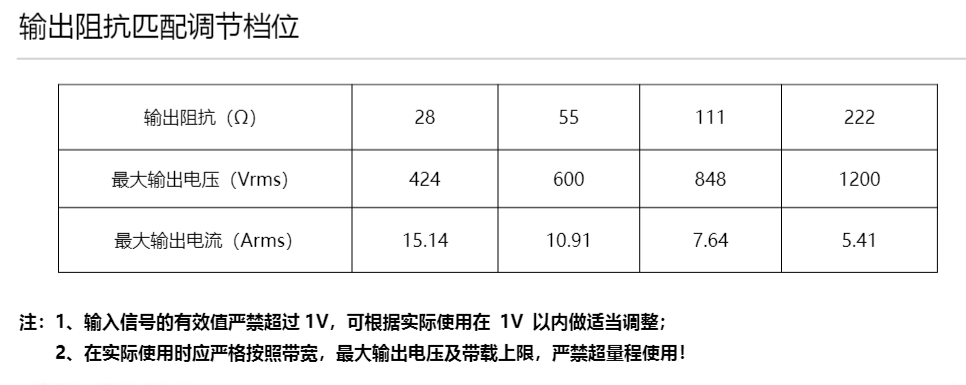

ATA-L50是一款理想的单通道功率放大器。最大输出1200Vrms电压，6500VA功率，可驱动0~100%的阻性或非阻性负载。输出阻抗匹配多个档位可可选择，客户可根据测试需求调节。

输入Input

单端输入，输入为BNC接口。

输出Output

输出阻抗匹配多个电压档位可选，客户可根据测试需求在相应的档位下调整电压百分比（0~100%）实现输出调整。设备带有输出过热、过载保护，液晶面板显示当前的保护状态，排查故障后方可重新输出。

液晶显示Liquid-crystalDisplay

ATA-L50水声功率放大器采用液晶屏显示，设备状态及参数动态显示，操作界面一目了然，简洁易懂。

监测口Monitor

输出电流monitor：100mV/A

输出电压monitor：5mV/V

输出监测口为BNC接头，可以直接连接到示波器进行实时监测。

主要参数：

型号：ATA-L50

带宽(-3dB)：200Hz~120kHz

最大输出电压：1200Vrms

满幅输出时输入电压：1Vrms(1kHz)

最大输出功率：6500VA

谐波失真：<1%@1kHz，100Vrms(424Vrms档位)

输入电阻：10kΩ

电压监测：5mV/V

电流监测：100mV/A

输出接口：4mm香蕉插座

保护：过流保护

信号地：与机壳、电源线地相连

供电电压:AC220V+10%，50Hz

工作温度:0°C~45°C

存储温度:-20°C~50C

工作湿度:<80%RH，无冷凝

　　注:

1、输入信号的有效值严禁超过1V，可根据实际使用在1V以内做适当调整；

2、在实际使用时应严格按照带宽，最大输出电压及带载上限，严禁超量程使用；

3、负载阻抗应参考当前设置的输出阻抗(范围90%R~-500%R)。
