Aigtek安泰电子功率放大器使用指南

今天主要分仪器连接、仪器参数设置、仪器使用中注意事项三大板块，来具体按讲解一下关于Aigtek安泰电子功率放大器的使用方法。

一、仪器连接

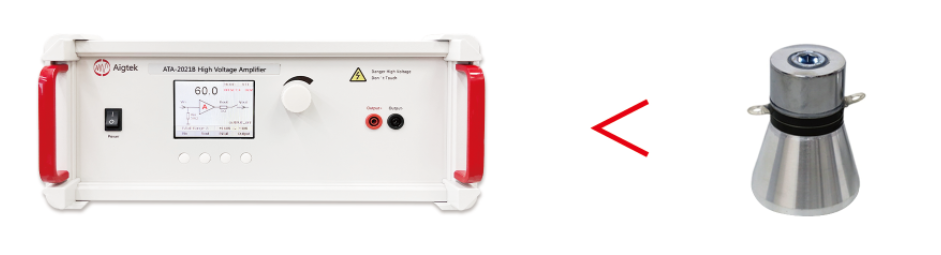

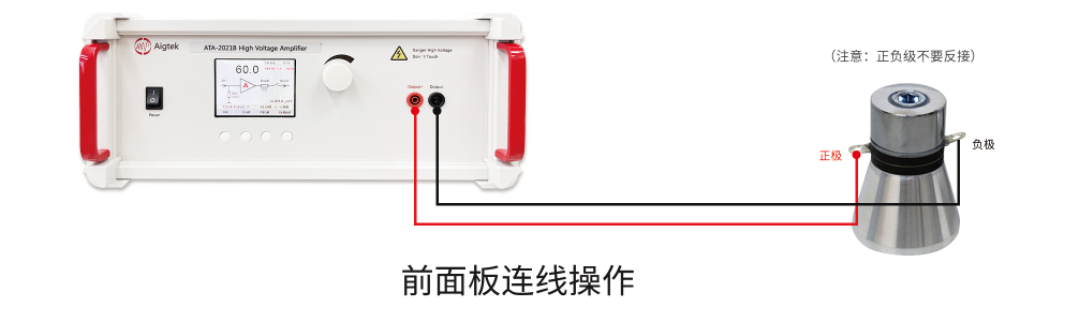

仪器前面板的香蕉插座输出口，连接被测负载

(8000系列为N型输出口/1000系列为BNC输出口/7000系列为SHV高压输出口

　　1.函数发生器的信号输出口连接功率放大器后面板的信号输入口

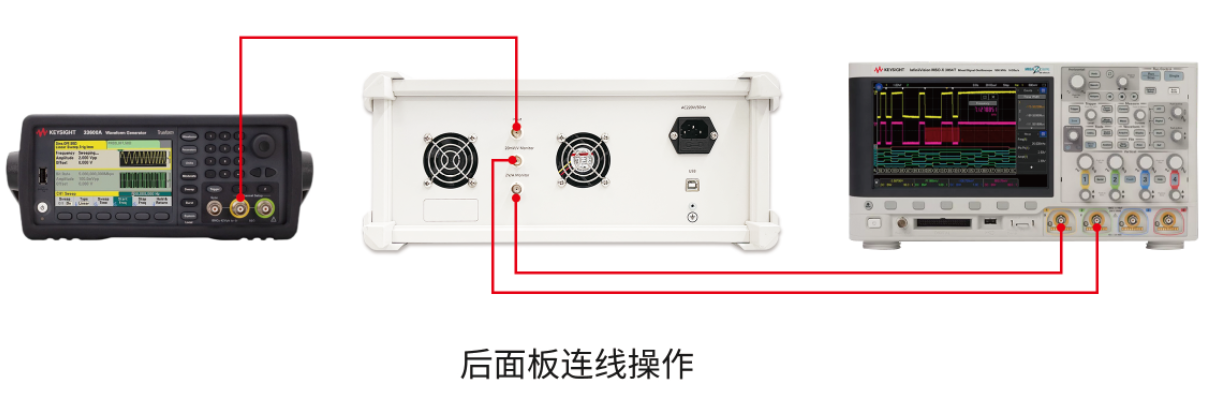

2.功率放大器后面板的电压监测口/电流监测口，连接示波器

　　二、仪器参数设置的注意事项

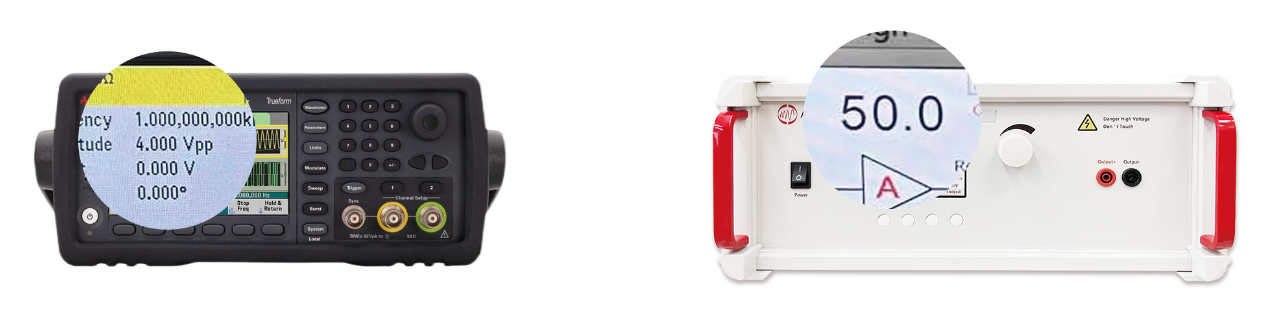

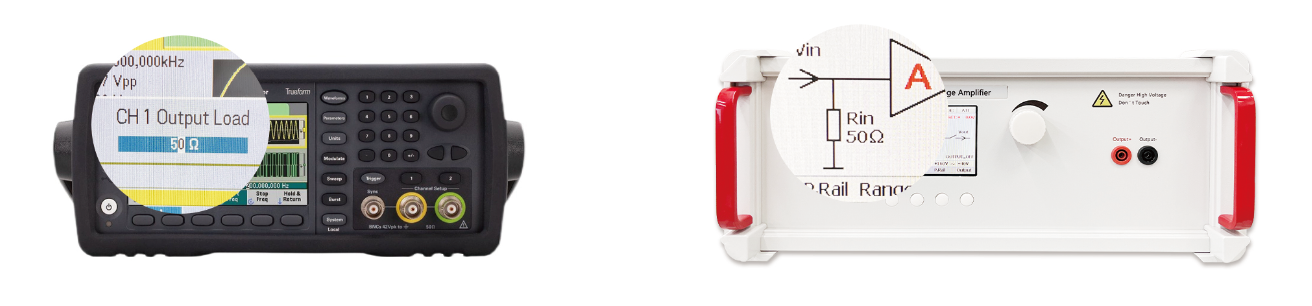

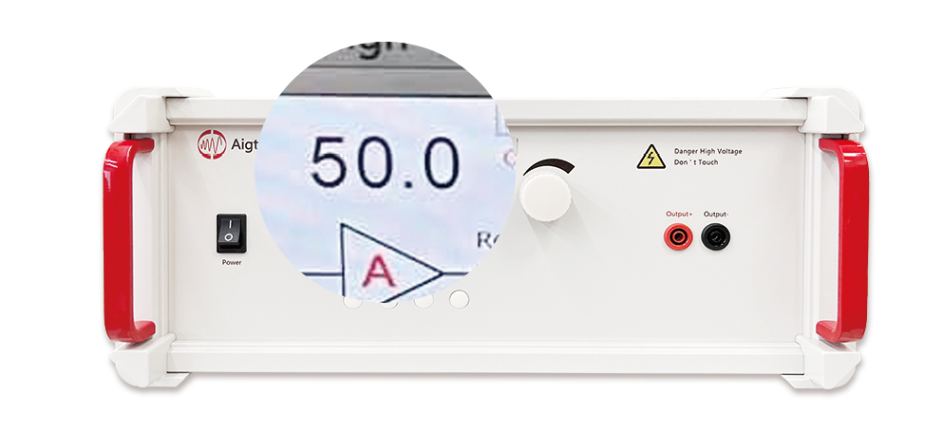

1.函数发生器的输出阻抗与功率放大器的输入电阻匹配(函数发生器50Q则匹配功放50Q，函数发生器Hi-Z则匹配功放的高阻抗挡位)

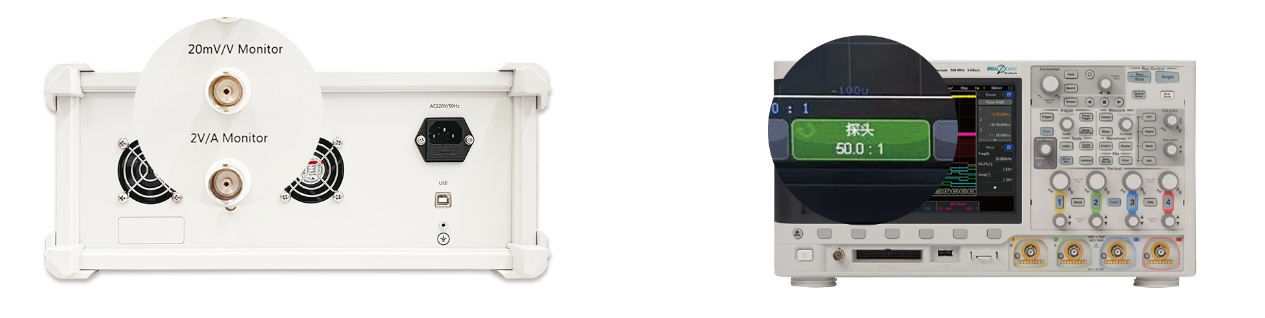

　　2.功率放大器的电压监测口/电流监测口衰减比例与示波器的探头比匹配如20mv/v的电压监测口则输出电压衰减了50倍，则需要设置示波器探头为50:1)

　　3.测试中，使用电压一定要在功放的最大输出电压范围内(函数发生器输出电压X功放的放大倍数功放的最大输出电压)

　　三、仪器使用中注意事项

1.测试负载的阻抗要大于功率放大器的负载上限值

　　2.如果测试负载的阻抗不明确，请将功率放大器的倍数由小到大输出，防止输出电流过大导致仪器出现损坏及其它现象

(仪器屏幕出现overload，则为过流保护)

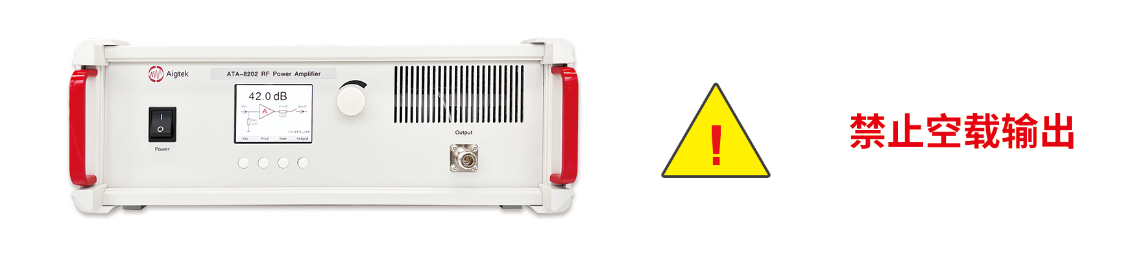

　　3.对于带宽中起始频率不从DC开始的功率放大器，禁止空载输出
