汤诚科技电源管理芯片TCS2007完美媲美德州仪器TI TSC2007为地铁系统赋能

地铁作为现代城市的重要交通工具，深刻地影响着人们的日常生活。地铁显示系统作为乘客获取信息的重要渠道，其设计和功能直接影响着乘客的出行体验，进而影响着整个城市交通系统的效率和乘客的满意度。

汤诚科技深耕电源管理芯片多年，除了适用于工控设备、商业显示器、3D打印机、医疗器械、终端设备、DSP等互联网产品供电电源解决方案外，目前也开始助力地铁显示系统，为人们的日常生活带来便利。

TCS2007是一款4线制电阻式触摸屏控制器，内含12位分辨率A/D转换器,可完美媲美TI TCS2007。

TCS2007能通过执行两次A/D转换查出被按的屏幕位置， 除此之外，还可以测量加在触摸屏上的压力。内部自带 2.5V 参考电压。在2.7V 的典型工作状态下，关闭参考电压，功耗可小于0.75mW。

• 工作电压范围为 1.6V～5.5V
• 内建 2.5V 参考电压源（开启时，电源电压需要大于 2.6V）
• 采用 2 线制 I2C 通信接口
• 具有自动 power down 省电功能
• -40~85℃工作温度范围
• TSSOP16 封装

典型应用图

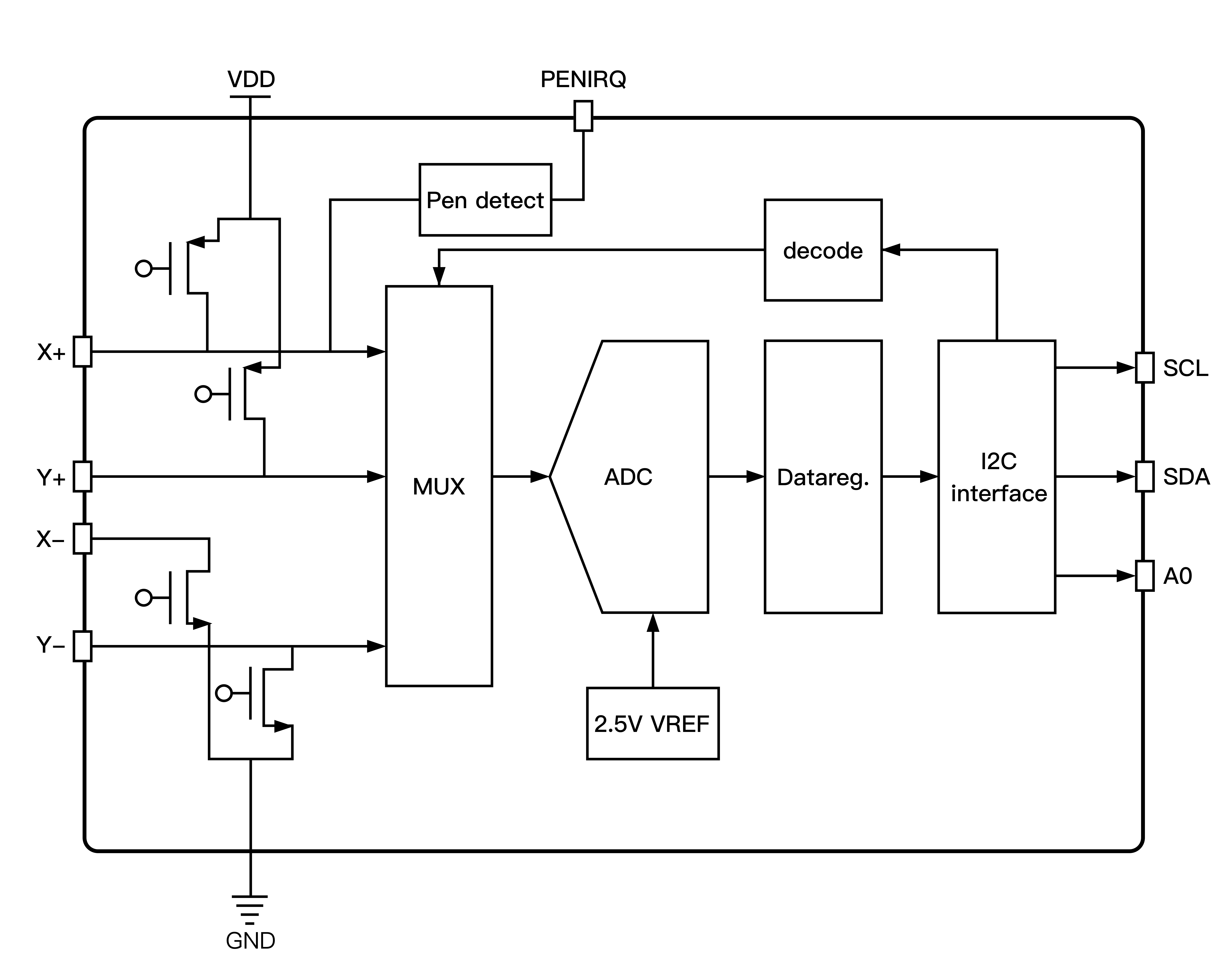

原理框图

基本原理描述

TCS2007 是一种典型的逐次逼近型模数转换器（SAR ADC），包含了采样/保持、模数转换、串口数据输出等功能。同时芯片集成有一个 2.5V 的内部参考电压源，工作时使用外部时钟。TCS2007 采用单电源供电，电源电压范围为1.6V～5.5V。参考电压值直接决定 ADC 的输入范围，参考电压可以使用内部参考电压。X、Y、Z 模拟信号经过片内的控制寄存器选择后进入 ADC，ADC 可以配置为单端或差分模式。作为触摸屏应用时，应该配置为差分模式，这可有效消除由于驱动开关的寄生电阻及外部的干扰带来的测量误差，提高转换精度。

在未来，汤诚科技会秉持初心，推出更多高品质高性能的芯片，为更多行业和产品赋能。一步一步实现为创造者创造中国芯的企业愿景。
