EOCRSS继电器NR型区别介绍

‌EOCRSS保护器的N型和R型主要区别在于供电后输出触点的变化情况以及它们在不同情况下的工作机制。‌

‌产品背景‌

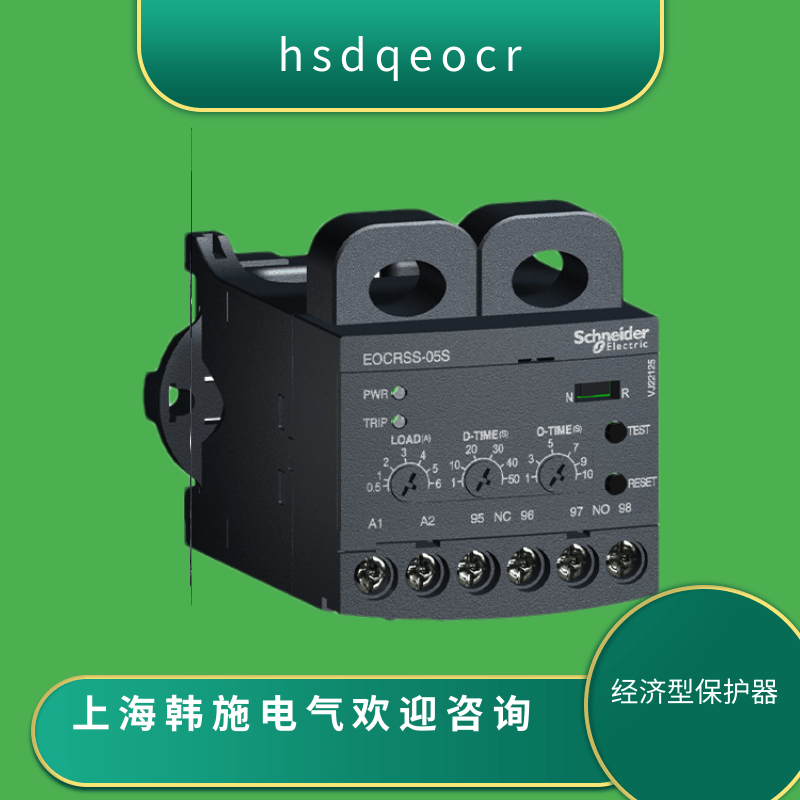

• EOCRSS 是施耐德电气（Schneider Electric）推出的电子式电动机保护器系列，原技术由韩国三和（SAMWHA）研发，后整合至施耐德产品线‌
• 中国区总代理为‌上海韩施电气自动化设备有限公司‌，负责产品推广、技术支持及售后服务

2. ‌型号分类‌

• ‌电流与电压范围‌：
  • ‌EOCRSS-05S‌：0.5-6A，24-240V AC/DC
  • ‌EOCRSS-30S‌：3-30A，24-240V AC/DC
  • ‌EOCRSS-60S‌：5-60A，24-240V AC/DC
  • ‌EOCRSS-05W/30W/60W‌：分别对应0.5-6A、3-30A、5-60A，支持380-440V AC

3. ‌核心功能‌

• ‌保护机制‌：
  • 过电流保护（O-Time）、缺相保护（4秒内动作）、堵转保护（D-Time启动延迟
  • 支持负载电流值设定（一般为额定电流的1-1.2倍），避免短时大电流误触发。
• ‌状态指示‌：LED运行指示灯及故障提示功能。

4. ‌应用领域‌

• 主要用于水泵、风机、空调、电梯、起重机等设备的电动机保护，适用于汽车制造、水处理及工业自动化场景。
• 可替代传统热继电器，具备更高精度和灵敏度。

5. ‌技术参数‌

• ‌输入电压‌：24-240V AC/DC（S系列）或380-440V AC（W系列。
• ‌安装方式‌：导轨式安装，尺寸为95mm×44mm×110mm‌36。
• ‌工作环境‌：-35℃~65℃，防护等级IP120。

6. ‌其他特性‌

• 提供N型（手动复位）和R型（远程复位）可选，支持故障后快速恢复。
• 内置自检功能，实时监测设备状态‌

N型保护器

N型保护器也被称为故障安全模式或非电压释放功能（NVR）。其主要特点是在A1和A2供电后，输出触点状态会发生改变，从而确保在保护器断电或失效时，电机能够停止运行，起到安全保护作用。这种设计使得N型保护器在电源接通时就能提供即时的安全性，防止电机在未经授权或未准备好时意外启动。N型保护器具有出色的过载保护能力，当电机电流超过预设值时，会迅速切断电源，防止电机因过载而损坏‌。

R型保护器

R型保护器也被称为非故障安全模式。其输出触点状态在A1和A2供电后不会发生改变，即保持原有的常开或常闭状态。只有当EOCR检测到故障（如过载、短路等）时，R型保护器的输出触点才会根据设定进行切换，以触发报警或停机等保护动作。R型保护器同样具备过载保护功能，但其响应机制与N型有所不同，更多地依赖于故障检测功能来实现保护‌。

应用场景

N型和R型保护器适用于不同的应用场景。N型保护器适合需要高安全性的场合，如关键设备或对安全性要求较高的系统。R型保护器则适用于那些对即时安全性要求不高，但需要可靠故障检测和保护的场合‌

N 型（具有掉电保护功能）

R 型（无掉电保护功能）

当选择 N 型时，电动机在 EOCR 无供电电源情况下不能启动。在运行中 EOCR 电源掉电

情况下，EOCR 会立即跳闸，停止电动机运行。

当选择 R 型时，电动机在 EOCR 无供电电源情况下可以启动。在运行中 EOCR 电源掉电

情况下，电动机也会运行，但 EOCR 不能起到保护作用
