联合电子(UAES)的一款BMS控制板学习与分析（上）基本信息
今天继续一起学习下联电的BMS控制板的低压电路模块部分。
在B面可以看到板子的版本信息如下图：是BMC 8.3版本，听说有更新的版本为8.5。
先看下单板空间上的高低压电路划分，T面划分如下：隔离带比较清晰，两路网络变压器也是归到高压电路。
B面划分如下图：其中菊花链的走线是从T面的网络变压器打孔到B面，然后4条线走出到高压连接器，其周围做了安规距离要求。
今天主要关注的低压电路模块划分在T面大致如下图：模块主要分为电源输入、电源、CAN通信、菊花链通信、高低边驱动等。

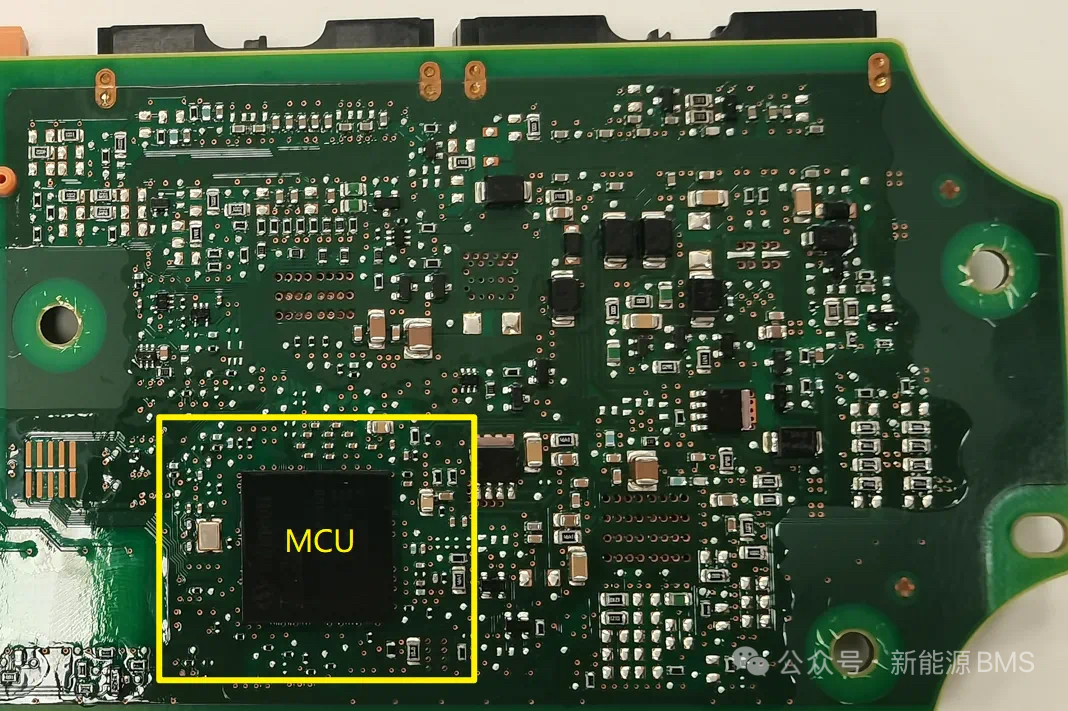

B面模块划分对应于T面，另外此单板的MCU在B面，这个确实不太多见，大胆猜一下可能是布置便于走线，也可能是解决应力问题。
下面介绍几个关键的模块。
主电源模块

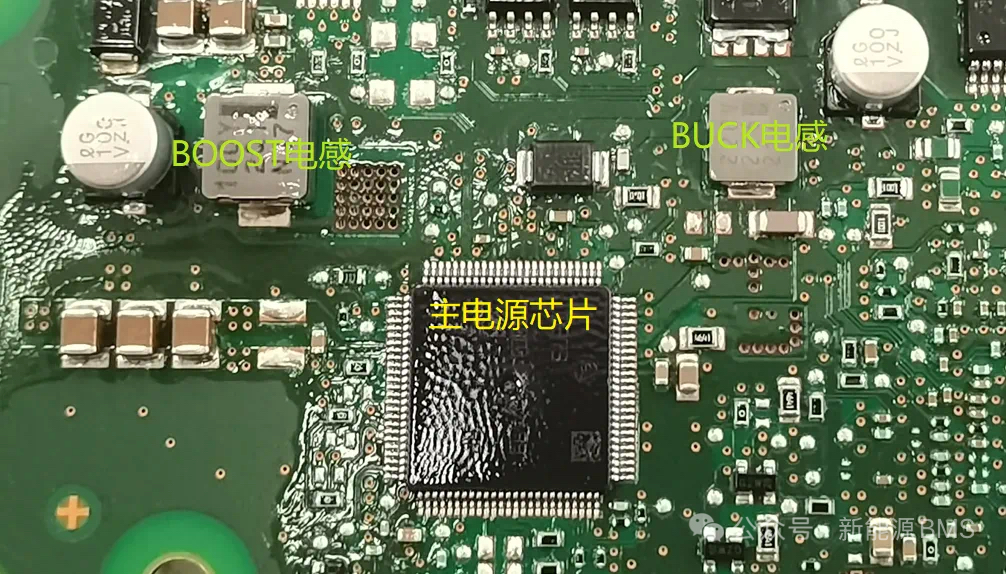

先看下主电源模块，如下图：这个电源芯片是来自于ST的L9788，当时查它的丝印型号找不到对应的产品，后面在群里咨询了小伙伴，原来这个芯片是联电找ST定制的，所以丝印对应不上。
这个芯片是单板的主电源，其实就是SBC芯片，自身带有BOOST与BUCK电路，架构与英飞凌的35584类似；除此外还有几路LDO输出；它并没有可以直接给单片机内核供电的电源轨，需要外面再做一级BUCK；除此之外，内部还集成了很多路高低边驱动通道。
具体的BOOST与BUCK电路如下图，BUCK的供电输入由外部引线连接到BOOST输出端。
下图为TLF35584的BOOST与BUCK电路，二者很相似，但TLF35584的BUCK输入是从芯片内部连接过来的，而且是同步整流方案。
电源输入
电源输入有两处，一个是KL30的输入，如下图：电源输入端布置了一个SMB封装的TVS管，然后经过肖特基二极管防反后连接至L9788；电源输入端没有布置共模电感或差模电感滤波，其实不是说有这个电感就一定好，也有因为加这个电感反而出问题的例子。
一个是继电器供电的输入如下图所示：这里用到了一个关键器件，即这个防反开关，来自于ST的VN5R003H-E，其实是一个芯片。
其典型应用电路如下，其作用是防反保护，当MOS导通后可以进一步降低热损耗；另外这个器件内部集成了保护管，可以耐受一定的7637波形。
继电器驱动电路

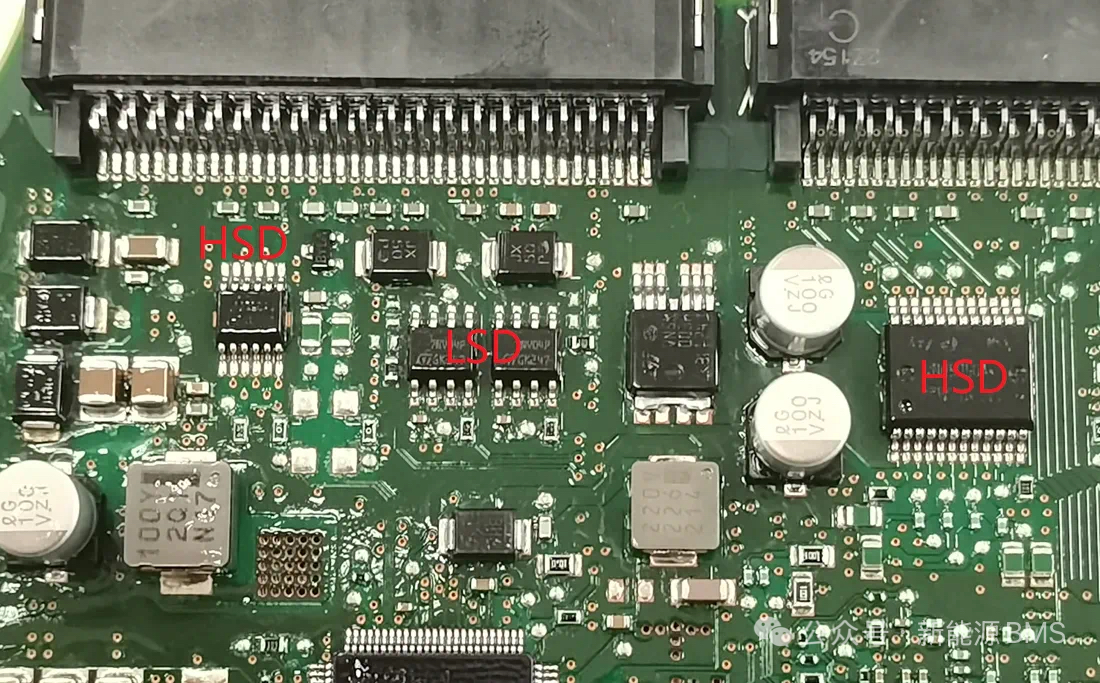

单板上有三处明显的高低边驱动电路，如下图：左边这个HSD芯片供电来自于KL30，其型号为ST的VND5160，为双路高边输出；中间为两个LSD芯片，是来自于ST的VNS7NV04P-E；右边的HSD芯片供电来自于前面的继电器供电电源，具体型号为ST的VNQ5050AK，集成了4路高边开关。
MCU最小系统

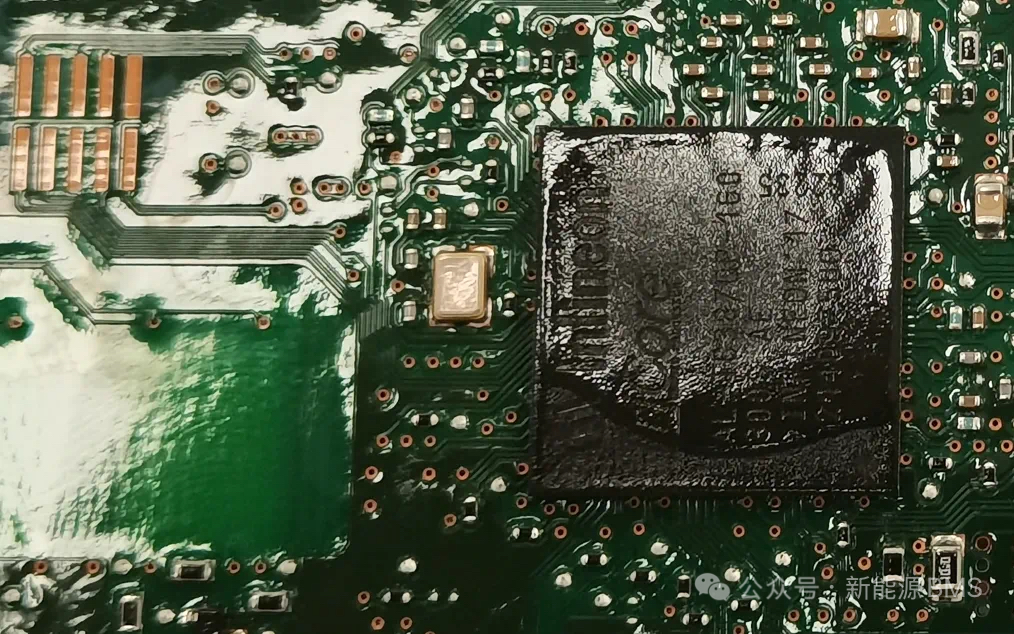

MCU是来自于英飞凌的TC387，外部使用20MHZ的无源晶体；低压电路介绍就差不多了，其实BMS的低压电路还有很多功能是通过分立元件搭建的，这个不太好分析；整个单板上关键器件用料还是比较好的，我看还有ON的二极管。
