IU5708：宽输入40V,单节锂电池适用,低静态电流,兼容同异步应用,同步升压DCDC

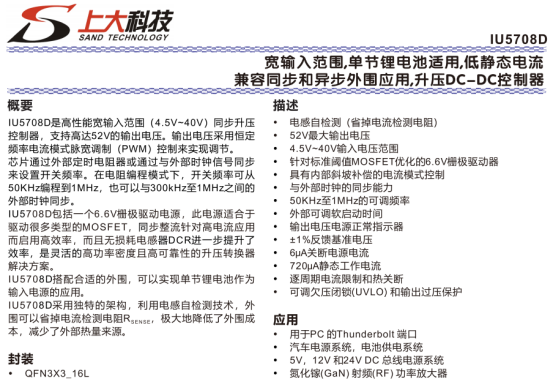

IU5708D是一款高性能同步升压DC-DC控制器，采用QFN3X3_16L封装，输入电压覆盖4.5~40V，最大输出可达52V，支持单节锂电池作为输入电源，兼容同步与异步外围应用，主打高功率密度、高效率与低成本，适用于PC Thunderbolt端口、汽车电源系统、GaN RF功率放大器、5V/12V/24V DC总线电源等场景。

其核心性能亮眼，开关频率可通过外部电阻编程（50KHz~1MHz）或与300KHz~1MHz外部时钟同步，反馈基准电压精度±1%（典型值1.2V），电压调节可靠。静态工作电流720μA，关断电流最大6μA，功耗控制均衡；内置6.6V栅极驱动器，适配标准阈值MOSFET，同步整流设计搭配无损电感DCR检测进一步提升效率，独特的电感自检测技术可省掉电流检测电阻，显著降低外围成本与发热。

功能与保护完善，EN脚内置2μA上拉电流源，浮空即可使能，支持可调欠压闭锁（UVLO），软启动时间通过外部电容可编程，避免启动电流尖峰。内置输出过压保护（输出设定值107%触发，105%恢复）、逐周期过流保护、160℃过热保护（20℃迟滞），内部斜坡补偿防止高占空比下的次谐波振荡。PGOOD引脚为漏极开路输出，可指示输出电压是否在设定值±10%范围内，VCC引脚提供6.6V LDO输出（最大50mA），用于驱动外部MOSFET。

一、IU5708的特性

电感自检测(省掉电流检测电阻)

52V最大输出电压

4.5V~40V输入电压范围

针对标准阈值MOSFET优化的6.6V栅极驱动器

具有内部斜坡补偿的电流模式控制

与外部时钟的同步能力

50KHz至1MHz的可调频率

外部可调软启动时间

输出电压电源正常指示器

±1%反馈基准电压

6μA关断电源电流

720μA静态工作电流

逐周期电流限制和热关断

可调欠压闭锁(UVLO)和输出过压保护

二、IU5708的应用信息

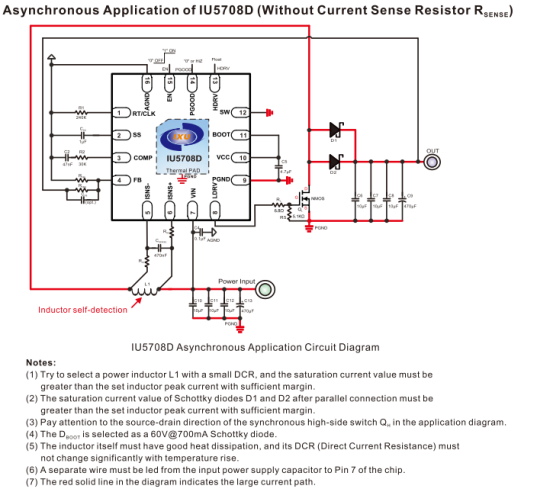

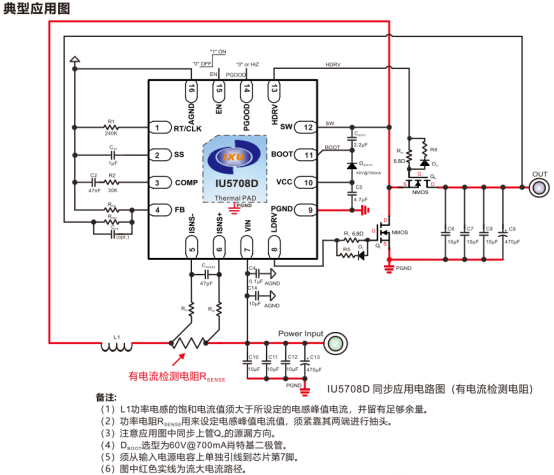

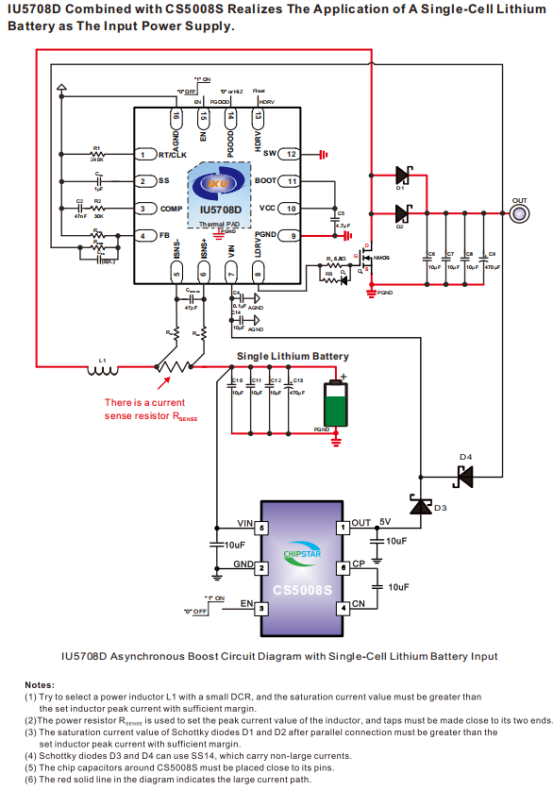

1、典型应用图

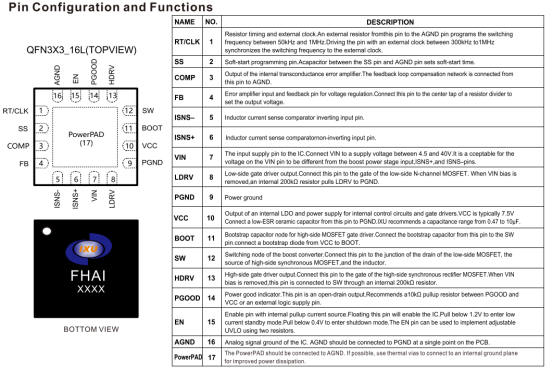

2、引脚排列及定义

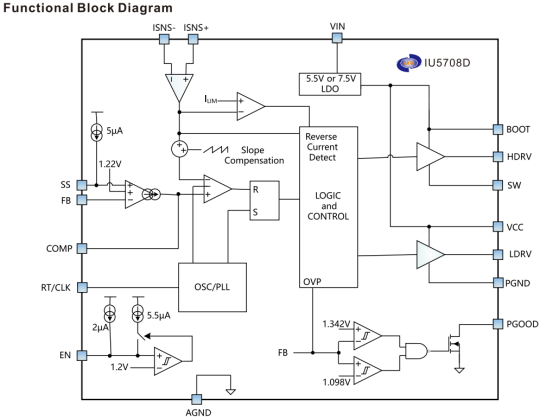

3、功能框图

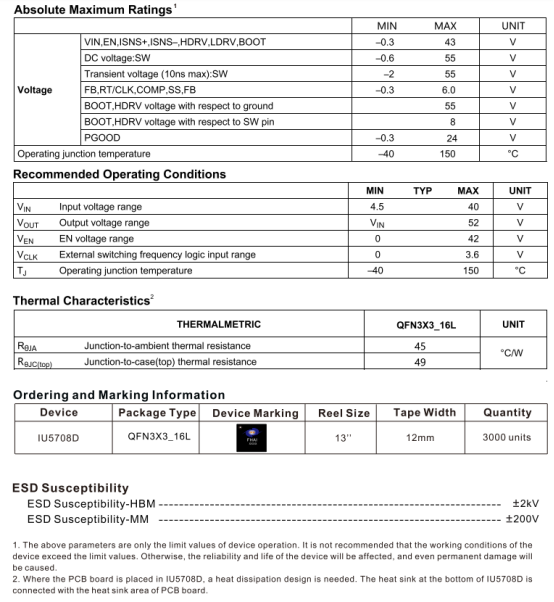

4、基础参数
