EtherNet/IP从站转Profinet从站协议网关详细介绍，建议点赞收藏

一，产品主要功能

疆鸿智能JH-EIP-PN是自主研发的一款Profinet从站功能的通讯网关。该产品主要功能是将Profinet网络和EtherNet/IP网络连接起来。

本网关连接到Profinet总线中做为从站使用，连接到EtherNet/IP总线中做为从站使用。

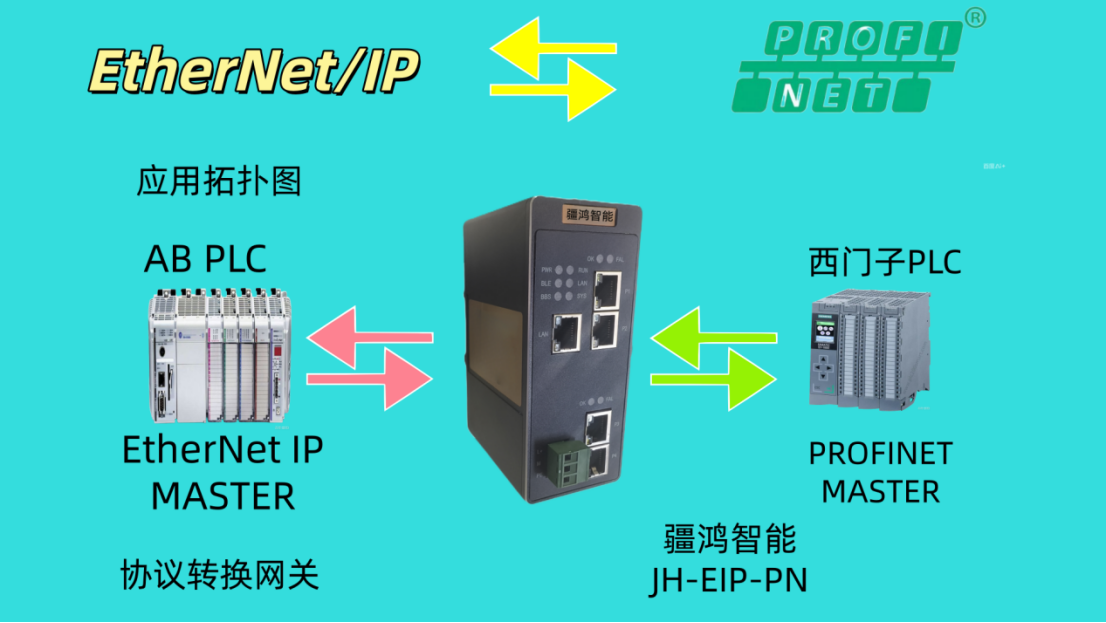

二，应用拓扑图

三，产品参数

技术参数

u 网关做为Profinet网络的 Device 设备(即从站)，带 2 个 RJ45 以太网接口，支持 100BASE-TX，MDI/MDIX 自检测，集成以太网交换机，可以组成链式网络，支持环网冗余。

u 适应Profinet V2.3 协议，采用实时(RT)通讯功能，符合： GB/T 25105-2014《工业通信网络现场总线规范类型 10: Profinet IO 规范》，IEC 611585-10：2007，IDT。

l 网关做为EtherNet/IP网络的从站，可以连接 AB(罗克韦尔)、欧姆龙、基恩士等品牌的 PLC。

l 以太网 10/100M 自适应，具有 IP 地址冲 突探测功能。

l 支持 ODVA 标准EtherNet/IP通信协议。

l 输入输出字节数：输入字节数最大 490 Bytes、输出字节数最大 490 Bytes。

电气参数

◆ 电源：直流 24V/200mA(18V～30V 可用)，使用中建议接好保护地 PE

◆ 工作环境：-25～55℃，湿度≤95%

◆ 防护等级：IP20

◆ 安装方式：35mm 导轨

◆ 重量：500g

EtherNet/IP从站转Profinet从站协议网关就介绍到这，如需获取手册请与公司商务经理联系，我们真诚期待与您交流~
