EtherNet/IP从站转CC-Link从站协议网关
一，设备主要功能
疆鸿智能JH-EIP-CLK型网关实现CC-Link网络与EtherNet/IP网络之间的数据通讯，即CC-Link和EtherNet/IP网络之间无缝内部连接。
应用广泛：疆鸿智能JH-EIP-CLK广泛应用于支持CC-Link接口主站控制器与EtherNet/IP主站控制器通讯。例如，在某工厂的自动化生产线中，可能存在一些老旧的设备采用CC-Link协议进行通信，而新采购的设备则支持EtherNet/IP。通过使用 CC-Link转EtherNet/IP的网关设备，可以将这些不同协议的设备整合到一个统一的网络中，实现数据的共享和交互。这样不仅提高了系统的兼容性，还减少了设备升级和更换的成本。

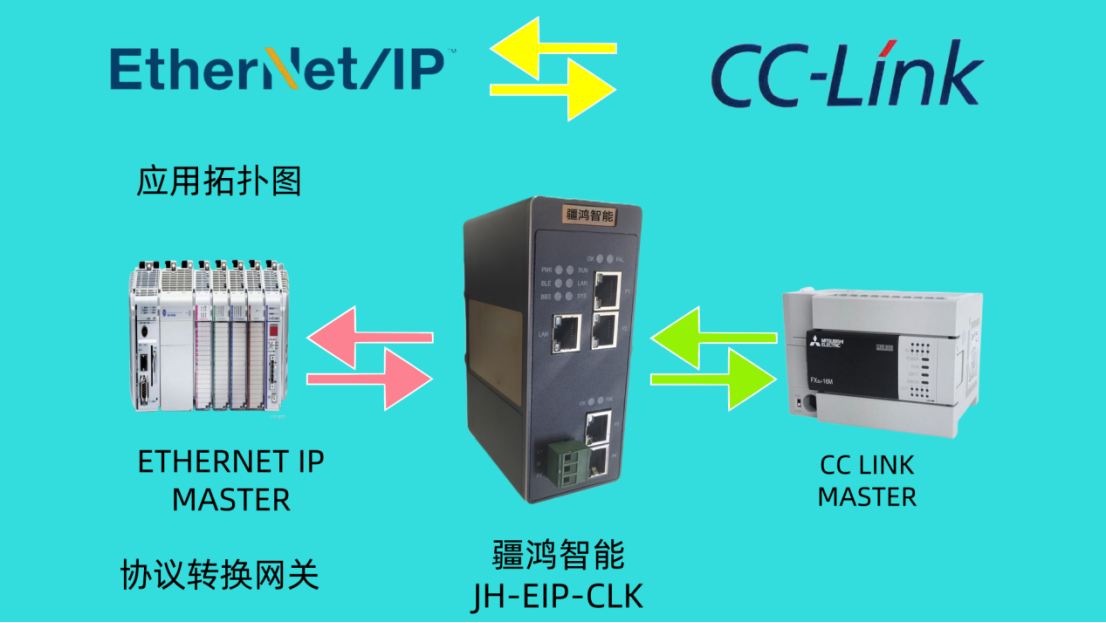

二，应用拓扑图
三，设备技术参数
疆鸿智能JH-EIP-CLK在EtherNet/IP一侧为EtherNet/IP从站，在CC-Link一侧为CC-Link从站;
支持EtherNet/IP协议;
支持最大的输入字节数为500字节，最大的输出字节为500字节;
支持CC-Link协议;
CC-Link的输入输出最大字节为256
四，配置方法
1、正确连接电源，通过网口与计算机相连，给JH-EIP-CLK上电;
2、打开配置软件，根据需求在配置软件中进行配置;
3、扫描正确的IP地址后，点击工具栏中的“下载”按钮，将配置下载到CC-Link中;
4、在EtherNet/IP网络主站控制器设置CC-Link通讯字节长度和IP地址等;
5、在CC-Link网络主站控制器中配置相应的组态，包括网关设备的IP地址;
6、将工程的组态配置下载到主站控制器中;
7、等待CC-Link与主站之间建立正确连接，此时EIP和CC.OK网络正常指示灯绿色常亮。
五，电器参数
供电：24VDC(±5%)，最大功率3.5W
工作环境温度：-45～85℃，湿度≤95%
防护等级：IP20
安装方式: DIN-35mm导轨
EtherNet/IP转CC LINK协议网关，是工业自动化系统中实现异构设备集成的核心组件。它凭借卓越的稳定性和可靠性，高效桥接EtherNet/IP高速总线与CC LINK网络，实现数据的精准转换与无缝传输。 该网关有效解决了不同协议设备间的通信壁垒，为构建统一、高效的自动化系统提供了可靠的底层通信保障。无论是在提升系统兼容性，还是在优化数据传输效率方面，它都是您的理想选择。 如您需要了解其在可靠性、实时性、带载能力等方面的具体性能指标，我们随时为您提供详细的技术支持。欢迎与我们联系，共同探讨如何利用此网关技术，为您的项目创造价值，驱动智能化升级。
