2026年2月2日全国春运正式开始，预计未来40天将有95亿人次的跨区域人员流动，其中，轨道交通方面，日峰值客流量将创历史新高，运营安全和效率成为焦点，交通部门提前做了准备。牵引系统、辅助电源和能量回收系统的稳定运行，都离不开高精度的电流监测技术。特别是在牵引逆变器、再生制动能量回收和辅助电源系统中，电流传感器不仅是保障设备安全的“守门人”，更是提升能效和运维效率的关键环节。
闭环霍尔电流传感器的工作原理与技术特点
闭环（补偿式）霍尔电流传感器通过霍尔元件检测磁场变化，并通过反馈线圈实时补偿磁场，从而实现高精度的电流测量。与开环霍尔传感器相比，闭环设计具有更高的线性度、更低的温度漂移和更快的响应速度，特别适用于轨道交通中复杂的电气环境。

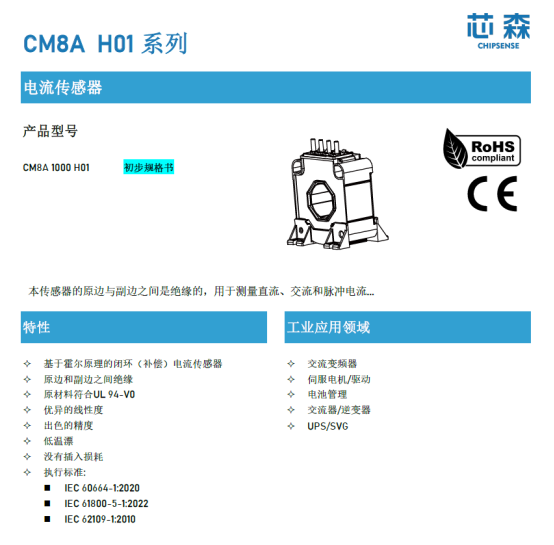

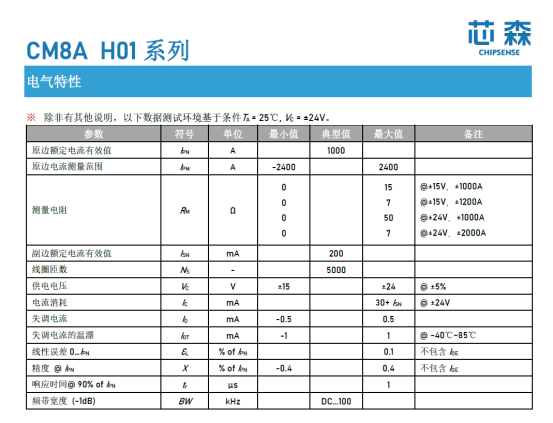

以 CM8A H01 系列为例，其核心技术参数如下：
测量范围：支持±2400A的大电流测量，覆盖轨道交通牵引系统的典型电流需求；
绝缘性能：4kV AC绝缘耐压（符合IEC 60664-1标准），45mm气隙和64mm爬电距离，确保高压环境下的安全隔离；
动态性能：1μs响应时间，DC~100kHz带宽，能够准确捕捉PWM控制的牵引逆变器中的高频电流变化；
环境适应性：-40°C~85°C的工作温度范围，UL94-V0阻燃外壳，满足轨道交通严苛的环境要求。
轨道交通中的应用场景分析
1. 牵引逆变器电流监测
牵引逆变器是轨道交通车辆的核心动力部件，实时监测其输出电流是保障电机稳定运行的关键。闭环霍尔传感器能够精确测量三相电流，防止过流损坏，并通过反馈控制优化逆变器效率。在再生制动能量回收系统中，传感器监测回馈电流，确保能量高效回收，减少能源浪费。
2. 辅助电源系统
轨道交通车辆的辅助电源系统为照明、通信、控制设备提供稳定电力。闭环霍尔传感器监测DC/DC变换器的输入输出电流，及时发现异常波动，避免设备故障导致的运营中断。
3. 故障诊断与预测性维护
通过分析电流波形，闭环霍尔传感器能够识别绝缘老化、接触不良等隐患。结合智能运维平台，实现远程监控和预警，将故障处理从“事后维修”转变为“预测性维护”，显著提升运营安全性。
技术挑战与风险预警
1. 电磁兼容性
轨道交通环境中的强电磁干扰可能影响传感器精度。因此，在安装时需采用屏蔽线缆、滤波器等措施，确保信号稳定。
2. 安装与散热
传感器安装时，一次导体温度不应超过100°C，以避免热漂移影响测量精度。建议在设计阶段预留足够的散热空间，并定期检查安装紧固情况。
3. 系统集成
闭环霍尔传感器需与车载控制系统（TCMS）兼容，确保数据实时传输。在集成过程中，应重点关注通信接口的匹配性和数据采集的同步性。
CM8A H01的机械与电气设计优势
机械结构：Φ42mm的一次导体孔径，适配轨道交通母排尺寸；4×M6安装孔设计，确保机械稳定性，减少振动影响。
电气接口：4×M5端子，支持3×0.8mm快速连接，简化现场布线，提高安装效率。
安全规范：符合IEC 61800-5-1标准，确保在高压环境下的安全使用，为轨道交通系统提供可靠的电流监测解决方案。
实际案例与选型建议
在近期的轨道交通项目中，如地铁牵引系统升级和高铁辅助电源改造，CM8A H01因其高精度和稳定性，被广泛应用于牵引逆变器和能量回收系统的电流监测。选型时，建议根据实际电流范围、安装空间和环境条件，选择合适的测量电阻（R_M）和供电电压（V_C），以确保最佳性能。
结论：技术选择与应用建议
闭环霍尔电流传感器在轨道交通中扮演着“关键监测”的角色，为牵引系统、辅助电源和能量回收提供精准的电流数据，支持运维决策。然而，用户在应用过程中应严格遵守安全规范，关注电磁兼容性、散热和系统集成等技术细节，以确保传感器发挥最大效能。在轨道交通电气化系统中，闭环霍尔传感器不是“万能解决方案”，而是提供可靠数据支持的关键工具。
