艾德克斯IT7600交流电源-低电压穿越并网测试

深圳市科瑞杰科技有限公司--随着风能发电、光伏发电、分布式发电等新能源技术的发展，各种新能源发电设备已经接入到电网中，其并网性能的优劣成为电网电压质量和系统安全、稳定、可靠、高效运行的关键。为规范并网性能的测试，目前世界各国都已经衍生很多并网规范，例如：UL1741、IEEE1547、IEEE1547.1及NBT32004等。

低电压穿越(LowVoltageRideThrough,LVRT)是其中一项很重要的并网测试。低电压穿越规定，当电网电压跌落一段时间内，并网装置如太阳能逆变器或风力发电仍需维持输出，直到电网电力恢复正常。

艾德克斯IT7600交流电源可通过自定义“高清”模拟该波形，方便并网客户进行测试。

图1.低电压穿越要求

艾德克斯IT7600系列交流电源自定义功能支持1024个坐标点的参数设置，足够模拟一支“高清”的波形。用户可选择外部导入自定义波形功能，用Excel编辑完成波形文件后导入到软件中。这种方便快捷的操作，极大简化了测试的工作量。如图2数据表格，我们按照低电压穿越技术要求编辑好Excel文件，然后保存到list波形选择列表中。

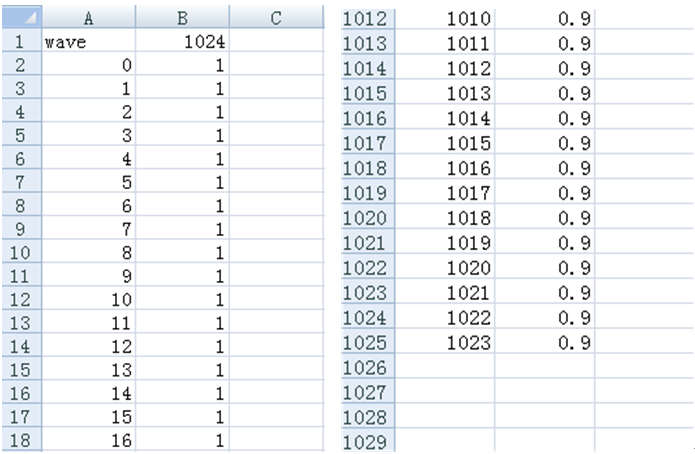

图2.Excel编辑的自定义波形数据

IT7600List功能，是用户编辑多工步交流信号输出的首选功能。在此操作模式下，用户可以按照实际需要的先后顺序将波形文件组合成List文件。同时还可以设置每一个波形起始执行的步数、循环的次数以及最终波形的状态，编辑每个波形的频率、幅度、运行时间、上升斜率等参数。

根据不同应用场合的需求，用户可以编辑交流源量程范围之内的参数。List文件设置完成后，即可运行自定义波形。下图3是用IT7600系列交流电源自定义输出的低电压穿越波形，用户可以利用交流源自带的示波功能查看实际输出的电压、电流波形。图4为示波器实际抓取的电压波形，可以看出IT7600完美地模拟了低电压穿越波形。

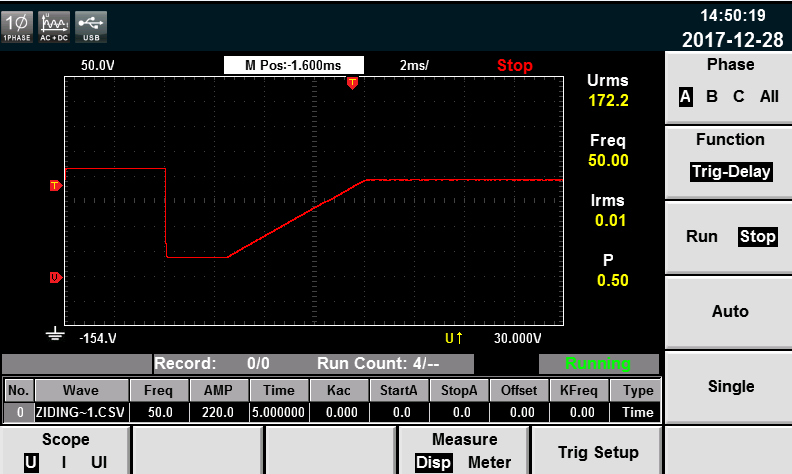

图3.自定义波形示波显示

图4.IT7600交流电源实际输出效果图

另外，模拟电网失真波形也是并网技术中重要的一环。下面几张图中，我们同样采用IT7600自定义波形功能，还原了一段电网失真畸变的波形。如图5、图6、图7、图8。

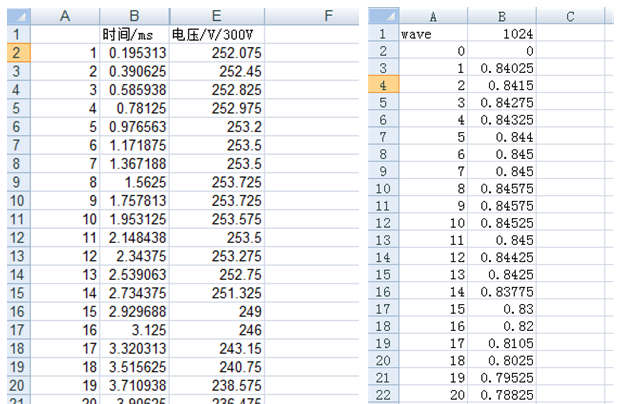

图5将失真波形编辑成可读取波形文件

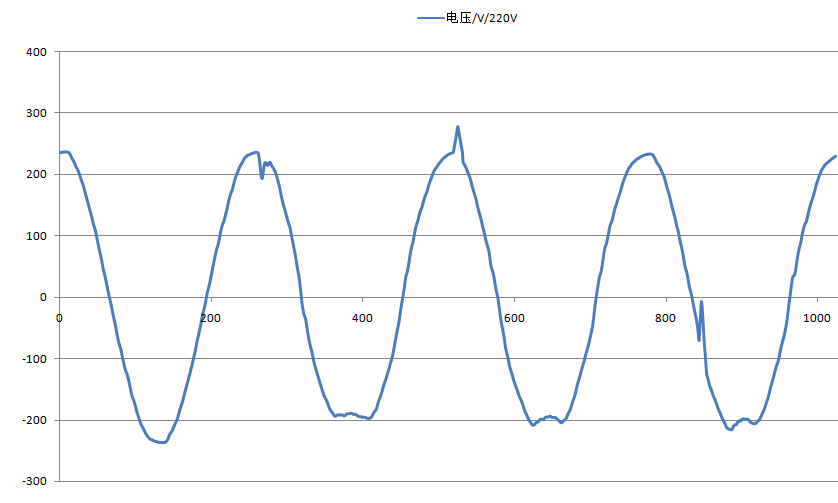

图6Excel绘制波形

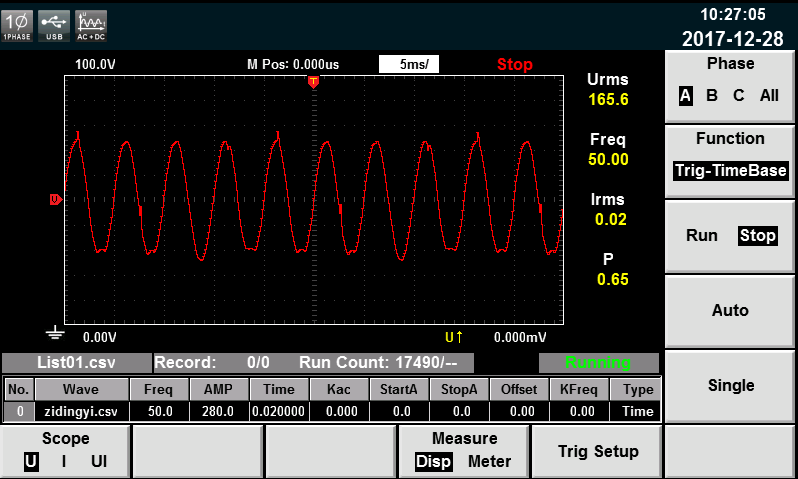

图7IT7600绘制的波形

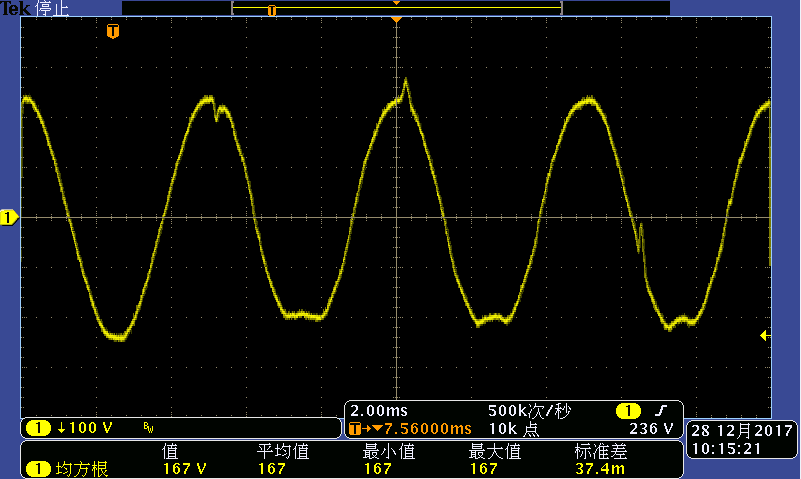

图8示波器上显示的IT7600的发生波形

艾德克斯IT7600系列电源除具有强大的波形自定义和LIST功能外，还内置了全方位的功率表和大屏幕示波器功能，功率高达54KVA，支持主从并联，内建任意波形产生器，可模拟谐波和各种任意波形输出，同时具有强大的交流测量及分析功能，可广泛应用于新能源、家电产品、电力电子、航空电子设备、军事与IEC标准测试的开发和运用等多个领域。
