导语：

当前在智能网联汽车、无钥匙进入系统（RKE）以及复杂工业网关的设计中，工程师们普遍面临着前端输入总线电压跨度极大（如12V/24V总线极易产生高压浪涌）、车载电瓶长时间停放要求极苛刻的暗电流（待机功耗）、以及恶劣的高低温电磁环境三大核心挑战。作为精密传感器与MCU供电的“最后一道防线”，高压LDO的抗冲击能力与静态功耗直接决定了终端产品的安全等级与续航寿命。作为矽力杰一级代理商及华南地区最大的矽力杰代理商，佰祥电子本期为您深度解析SA21345A车规级高压低压差线性稳压器。

一、原生集成：一体化架构设计，适配高压车规场景需求

SA21345A并非简单的降压晶体管与反馈电阻的粗糙拼接，而是立足于严苛车载与工业高压全场景需求的一体化原生架构设计。该芯片在内部高密度集成了：

（1）支持超宽压差的低阻抗功率传递模块

（2）提供极高精度的内部基准电压源与误差放大器

（3）针对低ESR电容深度优化的内部环路补偿网络

（4）带有精准逻辑电平控制的使能（Enable）控制引脚

（5）专治异常负载的过流保护（Over Current Protection）机制

（6）应对极端恶劣散热环境的热关断（Thermal Shutdown）模块

在极为成熟紧凑的SO8E封装内实现了工业级超宽耐压、车规级高可靠、极致低功耗、全方位安全保护的四重平衡，完美适配车载电子、网关节点及电池供电系统的一站式高压取电解决方案。

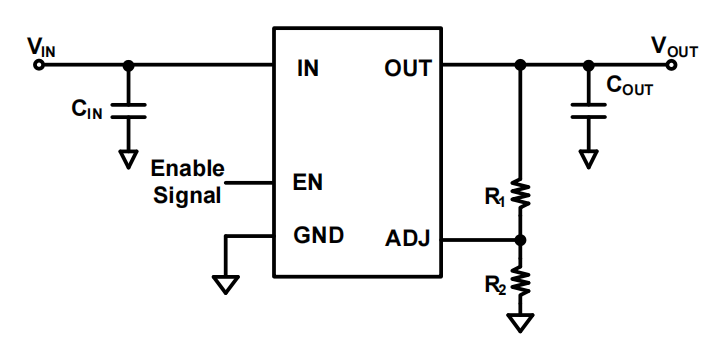

图1：SA21345A支持宽压输入与外部使能的典型应用电路

二、五大核心技术亮点，破解高压LDO设计痛点

SA21345A支持极宽的4V至36V高压输入，能够提供高达300mA的满载输出电流。核心集成了300mV的极低压差特性与超低静态待机功耗，顺利通过严格的AEC-Q100 Grade 1车规级认证，采用高密度散热的SO8E封装形式。

亮点1：36V工业级超高耐压与AEC-Q100车规认证，绝对可靠

（1）横跨4V至36V的超宽输入电压范围（Wide Input Voltage Range: 4V to 36V），完美接管乘用车12V、商用车24V总线及各类工业级宽幅波动电源。

（2）毫无悬念地通过了严苛的AEC-Q100 Grade 1车规级标准认证（Automotive AEC-Q100 Grade 1 Certified），天生具备抵御车载极端高低温的硬核体质。

（3）在面对汽车启动瞬间的冷电压跌落（Cold Crank）或抛负载（Load Dump）产生的高压尖峰时，能为后级敏感数字芯片构筑起坚不可摧的底层防火墙。

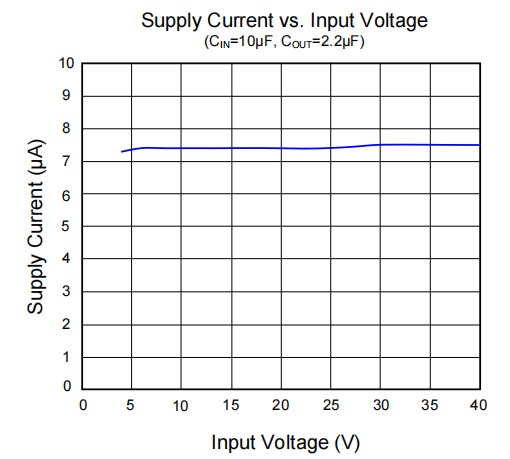

图2：SA21345A在极大压差工况下的极低静态电流曲线

亮点2：300mA强劲驱动与300mV极低压差，大幅缓解散热焦虑

（1）在如此宽泛的高压输入条件下，依然能够源源不断地提供高达300mA的满血负载电流（300mA Maximum Load Current），轻松驱动各类车载网关或射频传感器阵列。

（2）满载工况下的输入输出压差被硬核压缩至仅有300mV（Low Dropout Voltage: 300mV @ 300mA），将线性稳压过程中的发热损耗压榨至物理极限。

（3）极低的压差意味着在电池深度亏电的极限状态下，芯片依然能够榨干最后一点电网余量，死死维持系统核心工作电压不宕机。

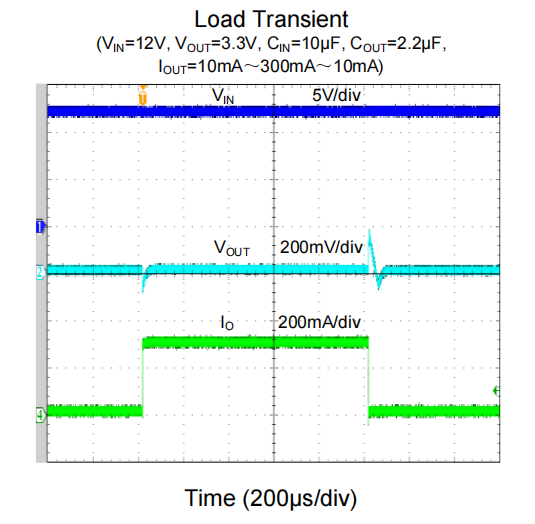

图3：大电流突变阶跃下的极速负载瞬态响应波形

亮点3：极微级静态与关断漏电流，终结电瓶馈电魔咒

（1）具备极其优秀的超低静态电流特性（Ultra-low Quiescent Current），在系统轻载或纯待机休眠时，将耗电量控制在极低的微安级水平。

（2）配合精准的Enable（EN）使能控制引脚，在强制关断状态下的漏电流更是低至极其微弱的水平（Extremely Low Shutdown Current），真正实现物理级休眠。

（3）这一极致的“抠门”功耗设计，完美契合了汽车无钥匙进入系统（Remote Keyless Entry Systems）在长时间熄火停放时对暗电流（Dark Current）的严苛国标管控。

亮点4：卓越的交直流稳压精度与全电容兼容性，百搭易用

（1）得益于内部极其先进的环路补偿技术优化（Optimized internal compensation），彻底打破了传统高压LDO对输出滤波电容ESR极其挑剔的毛病。

（2）无论是昂贵的高压钽电容（Tantalum），还是廉价且极低ESR的常规多层陶瓷电容（Ceramic Capacitors），均能保证系统全生命周期的绝对稳定运作。

（3）具备极为出色的负载调整率与线性调整率（Excellent Load and Line Regulation），在前端总线剧烈跳变或后端负载瞬间飙升时，输出电压依然稳如泰山。

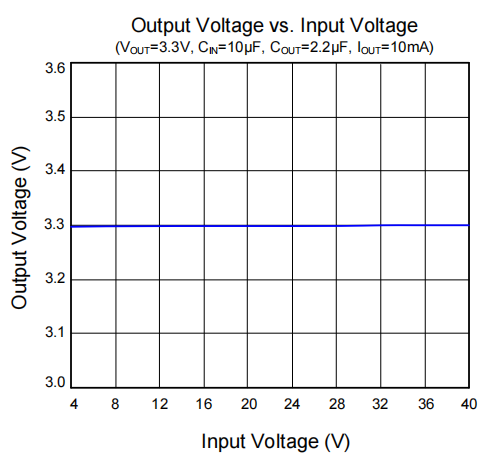

图4：SA21345A在宽温域及全负载下的高精度稳压曲线

亮点5：全维硬核安全拦截与SO8E紧凑封装，直击布板痛点

（1）原生集成极其敏锐的过流保护（Over Current Protection）机制，一旦侦测到输出端致命短路或异常过载，瞬间钳制能量传递，严防线束起火。

（2）内建带底层物理阻断的热关断保护（Thermal Shutdown），结温一旦越限立即停止输出，系统冷却后才允许重新接管，彻底杜绝热失控烧毁。

（3）采用极其成熟且高散热密度的SO8E微型贴片封装（Compact SO8E Package），底部自带的大面积散热焊盘将300mA高压工作时的废热极速导出，成倍提升整机生命周期。

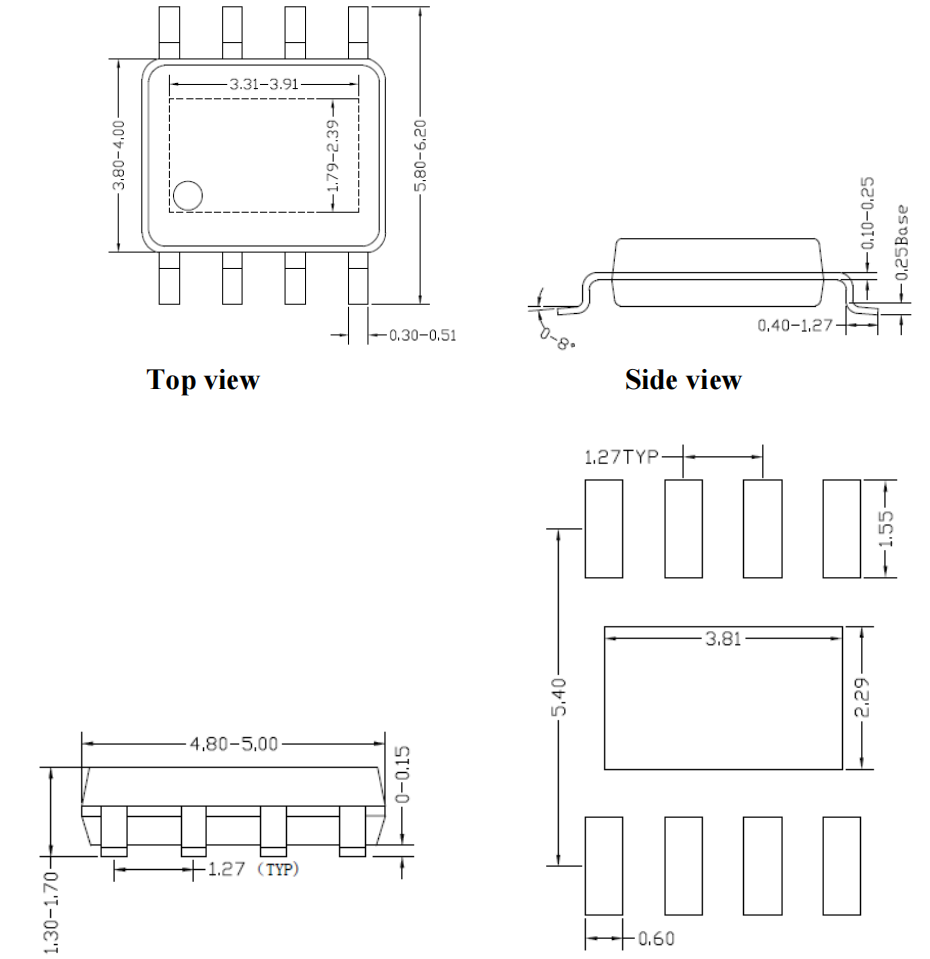

图5：SA21345A车规级高散热SO8E封装尺寸及布板参考

三、产品核心价值与定位

总体而言，SA21345A绝非一款简单的“高压稳压器”，而是矽力杰针对严苛车载网络与工业高压取电场景，在36V工业级耐压、AEC-Q100车规级高可靠、极致低待机功耗、宽电容兼容性、高导热封装五大核心需求上做出的精准工程取舍，淋漓尽致地展现了矽力杰在高端车规级电源管理芯片领域的统治力。

在实际应用中，该芯片尤其适用于电池供电系统（Battery powered Applications）、高精度汽车电子（Automotive Applications）、工业网关节点（Gateway Applications）、无钥匙进入系统（Remote Keyless Entry Systems）以及各类开关电源后级的高压抗噪稳压模块（SMPS post-regulator）。

作为矽力杰一级代理商及华南地区最大的矽力杰代理商，佰祥电子不仅提供原装正品的SA21345A全系列车规芯片，更将持续结合客户的实际高可靠性车载产品应用场景，提供从器件选型、容性负载阻抗匹配、高散热PCB Layout优化到系统级Debug的全方位技术支持，助力您的高端智能车规及工控产品在严苛的工业互联领域实现更高效、更可靠的落地。

随着智能汽车与工业物联网对底座硬件“高压长待机”的无休止渴求，兼顾高稳定抗扰与极低暗电流的车规级LDO必将成为供电系统的重中之重，而SA21345A无疑是当下硬件工程师跨越高压电源设计壁垒的巅峰利器。
