一、行业背景与项目概况
食品加工行业是民生领域核心产业，随着《食品工业数字化转型行动计划》推进，企业对生产全流程的实时监控、数据追溯、集中管控需求日益迫切。某河北省邯郸市馆陶县食品加工企业（糕点/烘焙品类），现有一条年产500吨的糕点生产线，核心控制设备为欧姆龙NX1P系列PLC，承担配料配比、温度调节、设备启停等关键工序管控，配套1台工业触摸屏实现本地操作，同时需接入上位机完成生产数据汇总、报表生成及远程运维。
该项目核心诉求明确：一是解决PLC与触摸屏、上位机的协议兼容问题，实现数据互通；二是适配食品车间潮湿、粉尘多、电磁干扰强的环境，保障通讯稳定；三是低成本改造，不影响现有生产连续性，快速实现智能化升级。
二、核心痛点分析
协议异构，数据孤岛：欧姆龙NX1P PLC采用专用FINS协议，仅配备RS232/485串口接口；工业触摸屏支持Modbus RTU协议，上位机适配Modbus TCP协议。三种设备协议标准不统一，无法直接建立通讯连接，生产数据无法跨设备共享，形成“信息孤岛”，无法满足车间集中管控需求。
串口通讯局限性显著：原有串口通讯存在传输距离短（≤15米）、抗干扰能力弱、数据传输速率低（≤115.2kbps）等缺陷，在食品车间潮湿环境中易出现信号衰减、通讯中断，每月平均发生3-4次通讯故障，每次故障导致生产停机1-2小时，严重影响生产效率与产品一致性。
改造成本与工期约束：若直接替换PLC或触摸屏，需投入高额设备采购成本，且需重新编程、调试，工期长达15-20天，无法满足企业“降本增效、连续生产”的核心诉求，亟需低成本、短周期的通讯改造方案。
三、方案选型与实施过程

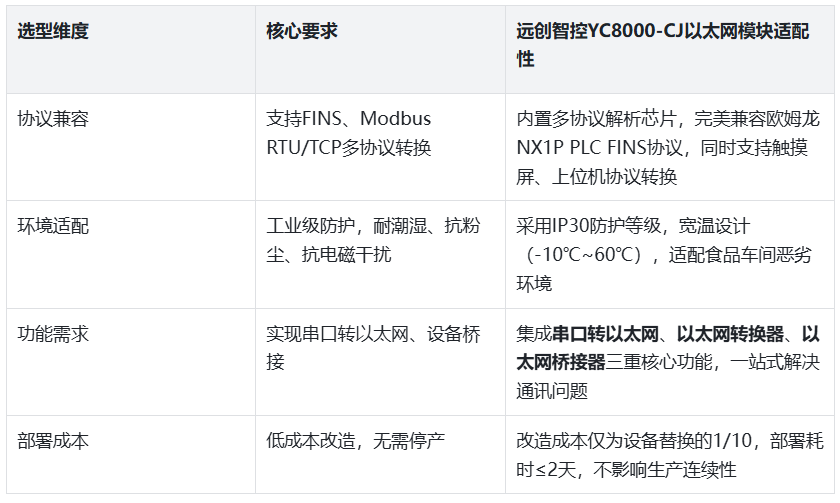

3.1 核心选型依据
3.2 实施步骤
硬件部署：在PLC旁的工业控制柜内安装远创智控YC8000-CJ以太网模块，模块RS232/485串口与欧姆龙NX1P PLC串口接口对接，以太网口分别连接触摸屏和上位机，采用工业屏蔽网线布线，传输距离拓展至100米以上，规避信号衰减问题。
软件配置：通过远创智控专用配置软件，将模块与上位机、触摸屏设置为同一网段；配置协议转换参数，通过串口转以太网功能，将PLC的FINS协议转换为以太网兼容协议；通过以太网转换器功能，适配触摸屏Modbus RTU协议；通过以太网桥接器功能，实现PLC与上位机的Modbus TCP协议双向通讯，无需修改PLC、触摸屏及上位机原有程序。
调试运行：调试周期1.5天，重点测试通讯延迟（目标≤20ms）、数据传输稳定性、异常报警功能。调试过程中保持生产线运行，仅在停机间隙完成接线与配置，实现零停机改造。
四、技术架构与硬件配置

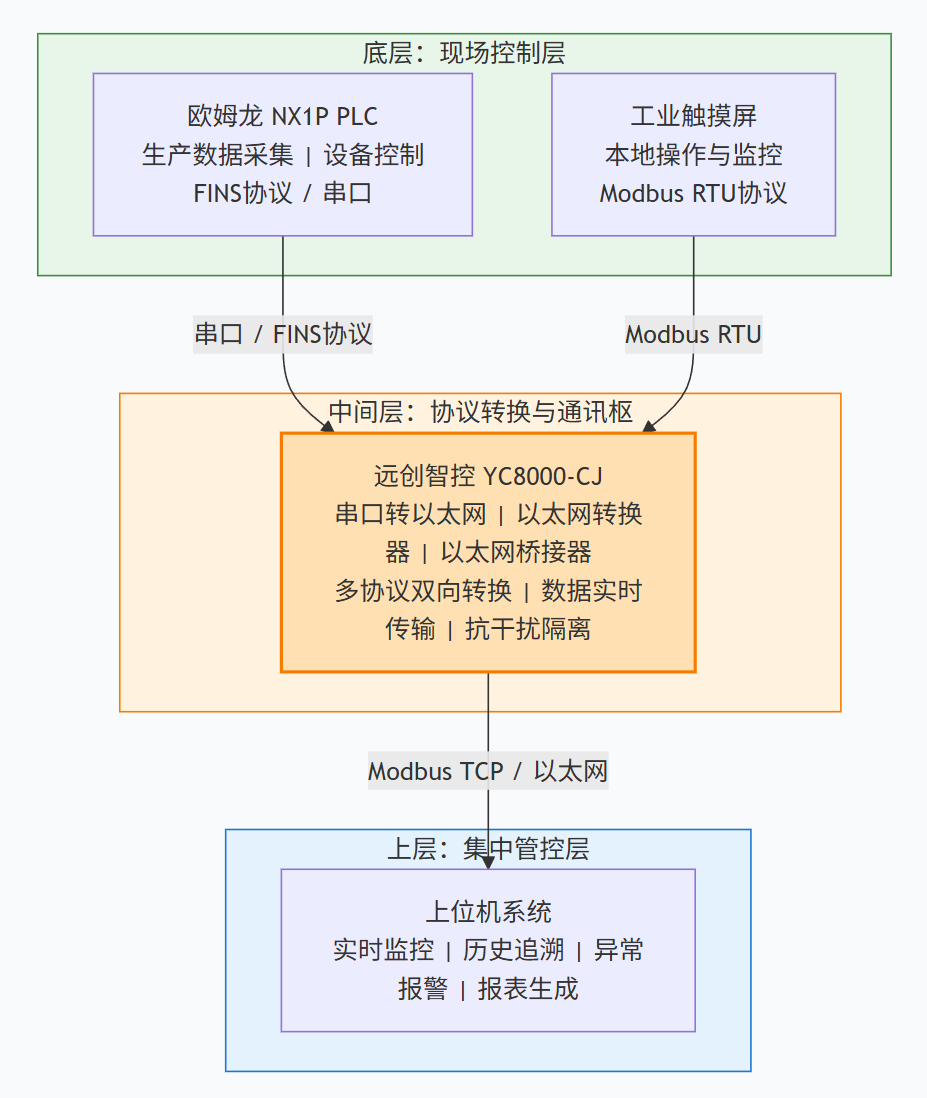

4.1 技术架构设计

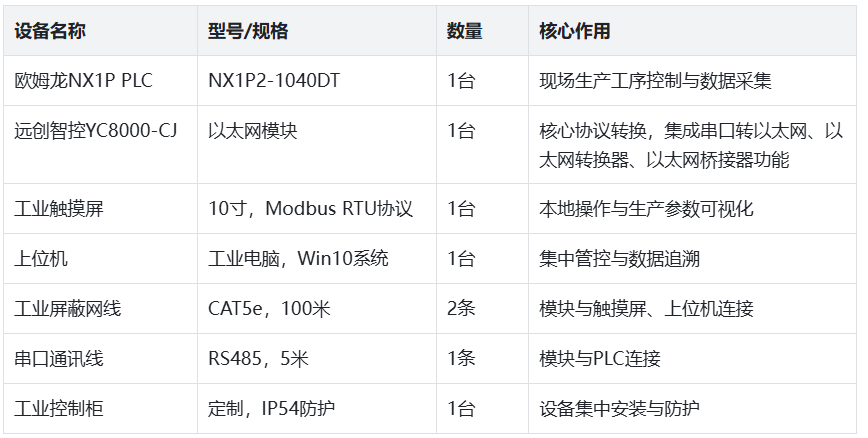

4.2 硬件配置清单
五、网关核心功能介绍
远创智控YC8000-CJ以太网模块是本次方案的核心载体，依托三大核心功能解决通讯痛点：
串口转以太网：将欧姆龙NX1P PLC的串口信号转换为以太网信号，突破传输距离与速率限制，实现PLC数据的远距离、高速传输，适配食品车间大范围布线需求。
以太网转换器：实现FINS协议与Modbus RTU/TCP协议的双向透明转换，无需修改原有设备程序，让不兼容的设备实现“无障碍沟通”，解决协议异构问题。
以太网桥接器：构建PLC、触摸屏、上位机的桥接通讯网络，实现多设备并行数据交互，既保证本地操作的实时性，又实现上层系统的集中管控，避免设备间通讯干扰。

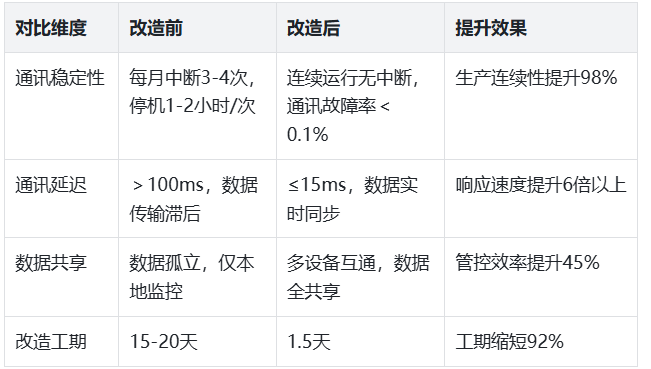

六、应用效果前后对比
七、网关未来发展趋势
多协议深度融合：未来网关将支持更多工业协议（如OPC UA、Profinet、EtherNet/IP），适配食品行业多品牌、多类型设备，实现全场景兼容。
AI智能运维：集成AI算法，实现通讯故障智能预警、远程诊断与自动修复，降低企业运维成本，提升设备可靠性。
5G+TSN融合：适配5G工业网络与时间敏感网络（TSN），实现无线通讯与低时延数据传输，适配食品车间柔性生产与移动设备管控需求。
边缘计算能力增强：集成边缘计算芯片，在网关端实现数据预处理、分析与决策，减轻上位机负载，提升生产响应速度。
绿色低碳设计：优化模块功耗，采用环保材质，贴合食品行业“低碳生产”政策要求，延长设备生命周期。
八、总结
本方案针对食品加工行业欧姆龙NX1P PLC与触摸屏、上位机的通讯痛点，选用远创智控YC8000-CJ以太网模块，依托串口转以太网、以太网转换器、以太网桥接器三大核心功能，构建了低成本、易部署、高稳定的通讯解决方案。方案无需替换原有设备，仅通过模块加装与简单配置，即可实现多设备跨协议通讯，彻底打破数据孤岛，提升了生产稳定性与管控效率，符合食品加工行业“数字化转型、降本增效”的核心需求。
该方案的成功实施，不仅解决了该食品企业的实际问题，也为同类行业老旧PLC设备的智能化升级提供了可复制、高性价比的参考路径，助力食品加工行业加速实现数字化、智能化生产转型。
