ProfiNet转SAE J1939 网关实现西门子PLC与车载ECU实时通讯

一、项目应用背景

某重型商用车制造基地在智能渣土自卸车/新能源重卡总装与车载电控升级项目中，采用工业PLC主控+车载J1939动力总成” 的混合控制架构。

上层控制层：采用西门子S7-1500 PLC（ProfiNet主站），作为整车/产线控制核心，负责整车逻辑控制、安全联锁、工艺参数管理与上装设备（举升、密闭、液压）伺服驱动。

下层车载层：底盘康明斯/潍柴发动机、艾里逊变速箱、后处理系统均采用SAE J1939车载协议，ECU实时输出转速、水温、机油压力、扭矩、故障码等信号。

协议壁垒，数据孤岛：ProfiNet与SAE J1939原生不兼容，PLC无法实时获取发动机/变速箱就绪、扭矩、故障、转速状态，上装举升与底盘动力时序错位、协同失控。

动力匹配差，油耗偏高：举升机构动作与发动机输出不匹配，出现大马拉小车、空转高油耗，整车综合油耗偏高12%以上。

安全联锁缺失：底盘未就绪时上装误触发，或举升时发动机异常无急停，存在倾翻、爆缸、液压冲击安全隐患。

运维割裂，排障缓慢：底盘J1939诊断需专用工具，PLC与车载系统独立监控，联动故障排查平均>4小时，运维效率极低。

工况恶劣，通讯不稳：车载强电磁、振动、-40℃~85℃宽温环境，传统接线易丢包、误信号、通讯中断。

捷米特JM-PN-1939协议转换网关（ProfiNet转SAE J1939）

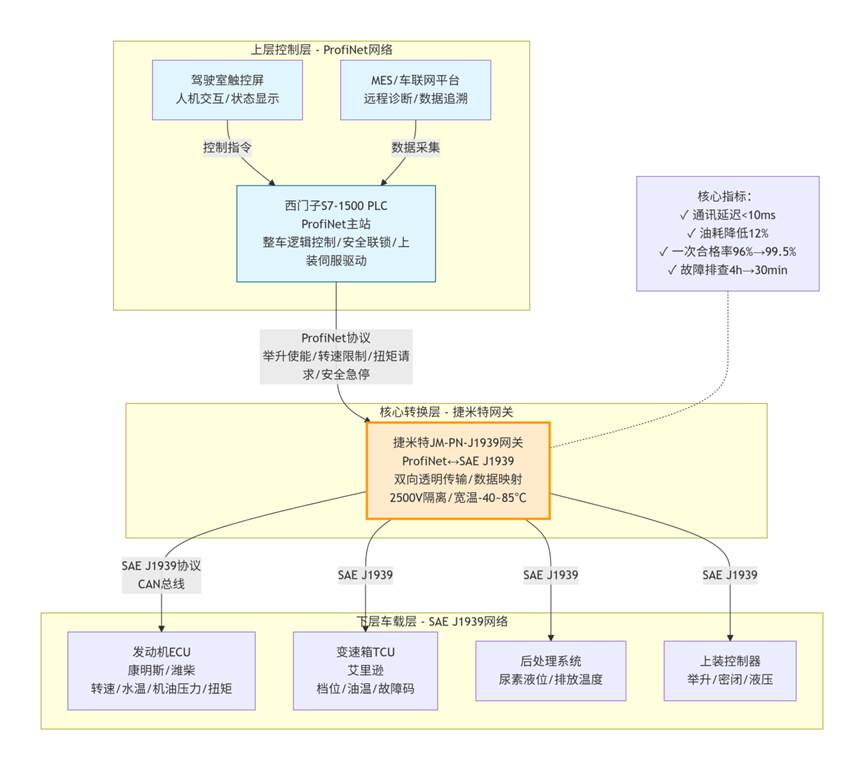

上层（ProfiNet 主站）：西门子S7-1500 PLC → 整车控制、安全逻辑、指令下发。

中层（转换层）：捷米特 JM-PN-1939协议转换网关 → 双向翻译、数据映射、电气隔离、抗干扰。

下层（J1939 从站）：发动机 ECU、变速箱TCU、后处理、车载传感器。

下行（PLC→车载）：ProfiNet指令（举升使能、转速限制、扭矩请求、安全急停）→ 网关转J1939 → 精准控制底盘动力匹配。

上行（车载→PLC）：J1939数据（发动机转速/水温/扭矩/故障码、变速箱档位、机油压力、车速）→ 网关转ProfiNet→实时上送至PLC与MES，全链路可视化。

双协议原生栈，<10ms低延迟，满足车载实时控制。

2500V电气隔离、宽温 - 40℃~85℃、EMC工业四级抗干扰。

自动识别J1939报文、支持PGN/SPN映射、GSD文件一键组态。

导轨安装、IP40防护、车载级抗震，适配商用车/工程机械恶劣工况。

协同零延迟，安全全面闭环实现底盘就绪→上装允许、举升中→动力限扭、故障→立即急停全联锁，安全事故率降为0。

数据全采集，质量可追溯发动机/变速箱全参数实时采集，装配与运行数据100%可追溯，整车一次合格率96%→99.5%。

运维高效，排障时间大幅缩短统一在西门子PLC监控底盘+上装全状态，网关远程诊断，故障排查从4小时→30分钟内，运维效率提升 87.5%。

稳定可靠，适应严苛工况强电磁/振动环境下零丢包、零误动作，非计划停机每月10小时→0.8小时内，支持24小时连续作业。

打破协议壁垒：用捷米特ProfiNet转SAE J1939协议转换网关，实现工业PLC（欧系）与车载J1939（日系/美系）无缝互联。

车载智能升级：传统机械车→智能网联商用车，动力、安全、运维全面数字化。

柔性改造、降本增效：不换原有PLC/ECU、不改核心程序，3天快速部署，改造成本降低70%，年综合效益超200万元。

数据底座支撑：为车联网、远程诊断、 predictive maintenance提供实时、完整、可靠的数据基础。
