导语：
当前在LCD-TV、机顶盒、存储设备以及高功率无线路由器等网络通讯设备设计中，工程师们普遍面临着前端输入总线电压跨度极大（极易击穿常规降压芯片）、重载工况下转换效率低下、以及PCB布板空间极度受限三大核心挑战。作为设备供电的核心组件，电源管理芯片的超宽耐压能力与静态功耗控制直接决定终端产品的稳定性与使用寿命。作为矽力杰一级代理商及华南地区最大的矽力杰代理商，佰祥电子本期为您深度解析SY8301超宽压高频同步降压转换器。
一、原生集成：一体化架构设计，适配网络通讯设备场景需求
SY8301并非简单的PWM控制器与外置MOSFET的组合拼接，而是立足于宽压大压差降压全场景需求的一体化原生架构设计。该芯片内部集成了：
（2）180mΩ极低导通电阻的同步整流NMOS
（3）高达2MHz的内部固定高频开关振荡器
（4）抑制开机浪涌的内部软启动（Soft-start）模块
（5）0.8V±1.0%的高精度内部基准电压源
（6）完善的打嗝式短路保护与热关断保护系统
在极其紧凑的SOT23-6封装内实现了超宽压差、极致高频、极低功耗、全方位安全保护的四重平衡，完美适配LCD-TV、机顶盒、笔记本电脑及高功率AP路由器的一站式解决方案。

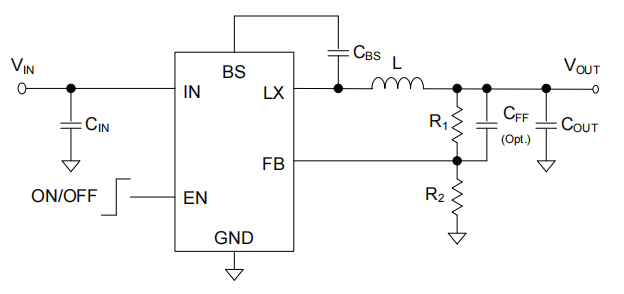

图1：SY8301极致精简的同步降压典型应用电路
二、五大核心技术亮点，破解宽压降压设计痛点
SY8301支持4.5V至40V的极宽输入，提供1A持续输出电流，开关频率高达2MHz。核心集成了超低静态电流特性与打嗝式短路保护功能，采用高密度SOT23-6微型封装形式。
亮点1：40V超高耐压输入，踏平供电总线波动鸿沟
（1）横跨4.5V至40V的工业级输入电压范围（4.5-40V Input Voltage Range），完美兼容标准的12V、24V总线及各类多串电池组。
（2）无惧前端适配器热插拔或电网波动带来的极高电压浪涌，赋予电源系统极高的抗击穿冗余度。
（3）内部集成高精度误差放大器，搭配0.8V±1.0%的超高精度内部基准，即使在巨大压差下依然能死死咬住并输出极其精准的目标电压。

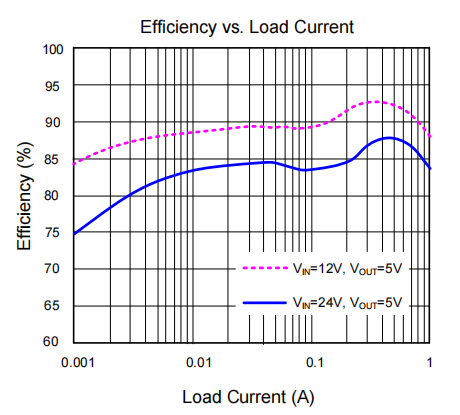

图2：SY8301在宽压差下的卓越转换效率维持曲线
亮点2：2MHz极速开关频率，榨干主板最后一毫米空间
（1）主控级强制锁定在2MHz的固定超高开关频率（2MHz Fixed Switching Frequency），将外部储能电感和滤波电容的体积压缩至极限。
（2）超高频运作带来了极其平滑的低输出电压纹波，为后级对电源底噪极为敏感的射频前端或网络交换主控提供了纯净能量源。
（3）外围BOM被精简到了极致，搭配SOT23-6封装，仅需极少的微型贴片电容与电感，即可搭建出高密度的宽压降压拓扑。
亮点3：低阻内管与峰值电流控制，轻重载全工况制霸
（1）内置深度优化的上下管MOSFET阵列，上管导通电阻为380mΩ，下管低至180mΩ，在1A持续满载时将核心热损耗压制到合理区间。
（2）采用极其高效的峰值电流控制架构（Peak current control scheme），天生具备对剧烈输入电压扰动及输出负载阶跃的极速镇压能力。
（3）具备超低静态电流特性（Low Quiescent Current），在轻载休眠状态时依然能保持极高转换效率，提升整机综合能效。

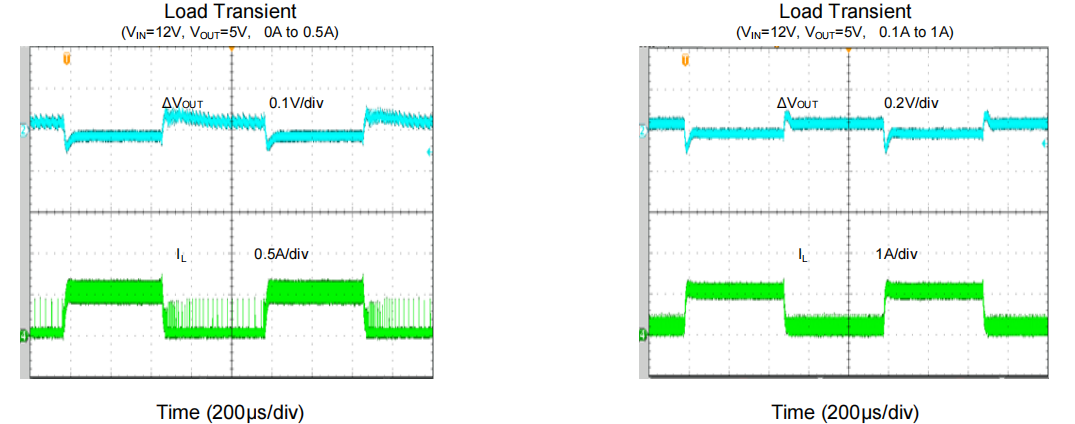

图3：突发负载阶跃下的极速瞬态响应波形
亮点4：硬核软启动与打嗝式短路保护，夯实安全基石
（1）内部预设了专用的软启动电路（Internal soft-start），在开机上电瞬间强制电流平滑爬坡，彻底拒止可能拉跨系统总线的浪涌电流。
（2）采用极其可靠的打嗝式短路保护机制（Hic-cup Mode Output Short Circuit Protection），侦测到致命短路后自动周期性重启，故障解除即自动恢复，完美契合网络设备无人值守的自恢复需求。
（3）集成底层过温保护（Thermal Shutdown）及自动恢复机制，精准监控芯片结温，防范热失控风险。

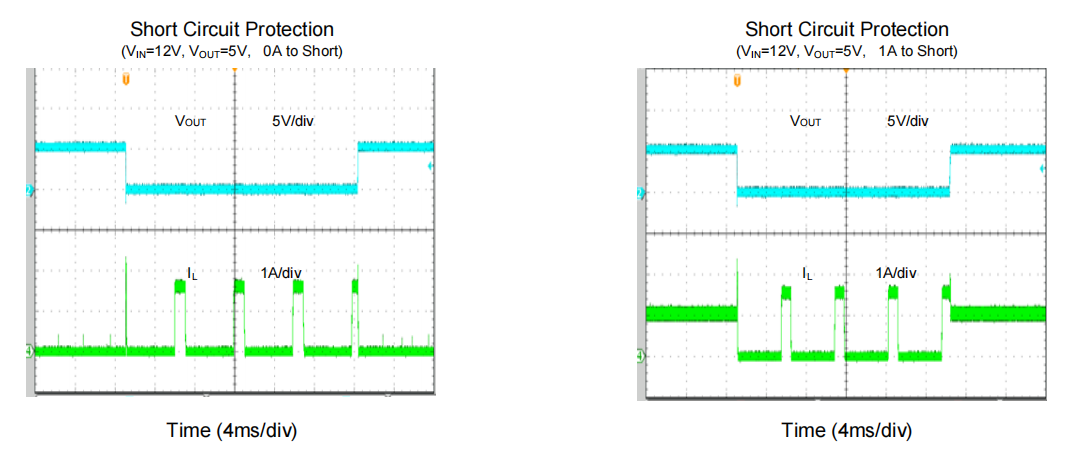

图4：SY8301打嗝模式（Hic-cup）极速短路保护与恢复波形
亮点5：SOT23-6微型高密封装，直击热管理与空间软肋
（1）采用引脚极度紧凑的SOT23-6微型贴片封装，在空间极度内卷的主板上，为“高耐压降压”模块省下了惊人的物理占地。
（2）极高密度的引脚排布设计，使得大电流环路与敏感反馈引脚在物理层面做到了最优隔离，极大降低了高频开关带来的电磁干扰。
（3）得益于内部一体化的高集成同步整流架构，免去了外部大体积肖特基二极管的布板考量，使得整个电源模块的可靠性呈指数级上升。

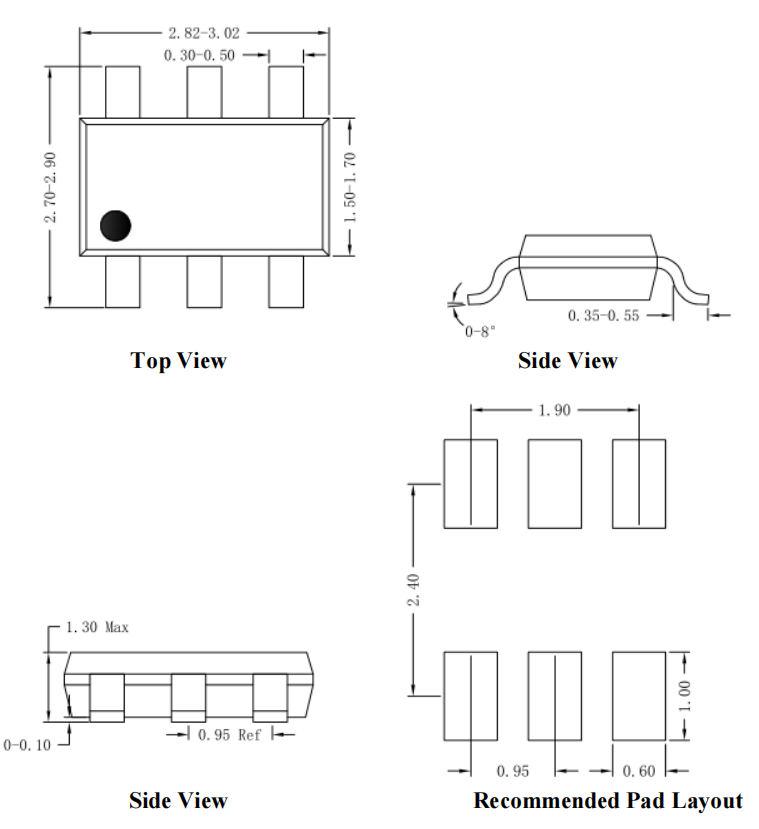

图5：SY8301高密度SOT23-6微型封装尺寸图
三、产品核心价值与定位
总体而言，SY8301绝非一款简单的“降压转换器”，而是矽力杰针对超宽压输入与空间极度受限场景，在40V工业级耐受、2MHz超高频极简外围、1A持续负载、防浪涌时序管理、微型散热封装五大核心需求上做出的精准工程取舍，充分体现了矽力杰在高端电源管理芯片领域的深厚技术底蕴。
在实际应用中，该芯片尤其适用于LCD-TV、机顶盒（SetTop Box）、笔记本电脑（Notebook）、存储设备（Storage）以及高功率无线路由器等对电源耐压与体积要求极其苛刻的终端设备。
作为矽力杰一级代理商及华南地区最大的矽力杰代理商，佰祥电子不仅提供原装正品的SY8301全系列芯片，更将持续结合客户的实际高频宽压产品应用场景，提供从器件选型、打嗝保护逻辑匹配、高频PCB Layout优化到系统级Debug的全方位技术支持，助力您的高端智能硬件产品在网络通讯与消费电子领域实现更高效、更可靠的落地。
随着电子设备不断向宽总线兼容、极微体积方向演进，兼顾高耐压与超高频的电源管理芯片必将成为硬件设计的重中之重，而SY8301无疑是当下工程师打破常规宽压降压布局天花板的王牌利器。
