导语：
当前在工控主板、通信基站以及高功率车载电子等复杂供电环境设计中，工程师们普遍面临着前端输入总线电压跨度极大（极易击穿常规DC-DC芯片）、重载3A输出下芯片发热严重、以及电磁干扰（EMI）难以控制三大核心挑战。作为设备供电的心脏，电源管理芯片的超宽耐压能力与大负载驱动效率直接决定了终端产品的稳定性与生命周期。作为矽力杰一级代理商及华南地区最大的矽力杰代理商，佰祥电子本期为您深度解析SY8303A超宽压大电流同步降压转换器。
一、原生集成：一体化架构设计，适配宽压大电流全场景需求
SY8303A并非简单的PWM控制器与外置MOSFET的粗糙拼接，而是立足于极宽压差、大电流并发场景需求的一体化原生架构设计。该芯片在极小的体积内高密度集成了：
（2）70mΩ极低导通电阻的同步整流NMOS
（3）支持500kHz至2.5MHz外部可调的高频振荡器
（4）钳制开机浪涌的1ms内部固定软启动（Soft-start）模块
（5）精度高达0.6V±1.5%的内部基准电压与全套系统补偿网络
（6）完善的逐周期峰值限流与热关断自动恢复系统
在极其紧凑的TSOT23-8封装内实现了工业级超宽耐压、强悍动力、灵活高频、全方位安全保护的四重平衡，完美适配高功率路由器、工控设备及网络通讯的一站式解决方案。

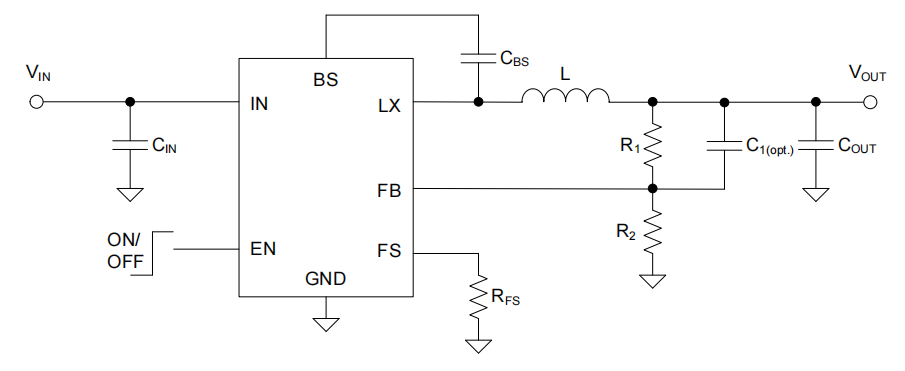

图1：SY8303A集成外部频率调节的典型应用电路
二、五大核心技术亮点，破解宽压降压设计痛点
SY8303A支持4.5V至40V的极宽输入，能够源源不断地提供高达3A的持续输出电流，并突破性地支持最高2.5MHz的可调开关频率。核心集成了超低内阻开关管与极低静态电流特性，采用高密度TSOT23-8微型封装形式。
亮点1：40V工业级超高耐压，踏平供电总线波动鸿沟
（1）横跨4.5V至40V的工业级输入电压范围（4.5-40V Input Voltage Range），完美兼容标准的12V、24V总线及各类多串电池组。
（2）无惧前端复杂供电网络或电网热插拔带来的极高电压浪涌，为后级核心系统提供极高的抗击穿安全冗余度。
（3）内部预设全套系统级补偿网络（Internal Compensation），大幅简化了在巨大压差跨度下的外部环路设计，让研发调试周期成倍缩短。

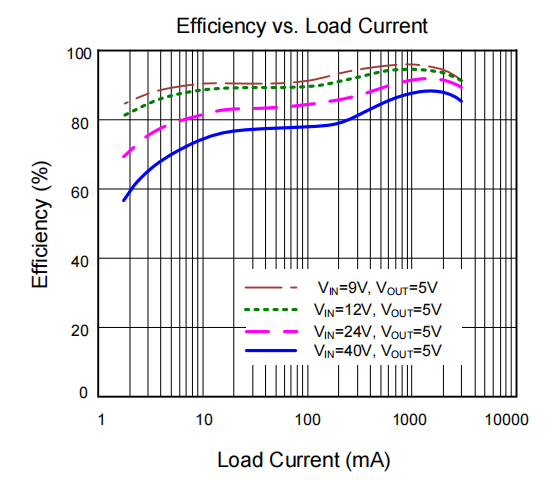

图2：SY8303A在40V压差工况下的卓越转换效率曲线
亮点2：3A持续强劲输出，超低内阻横扫发热焦虑
（1）内置深度优化的功率MOSFET阵列，上管导通电阻仅110mΩ，下管更是低至惊人的70mΩ，将3A重载狂奔时的导通热损耗压榨到物理极限。
（2）具备3A级别的绝对稳定输出电流能力（3A Output Current Capability），轻松应对高算力SoC或多路射频外设并发时的巨大瞬间吸抽电流。
（3）采用极其高效的峰值电流控制架构（Peak current control scheme），天生具备对剧烈输入电压扰动及输出负载阶跃的极速镇压能力。

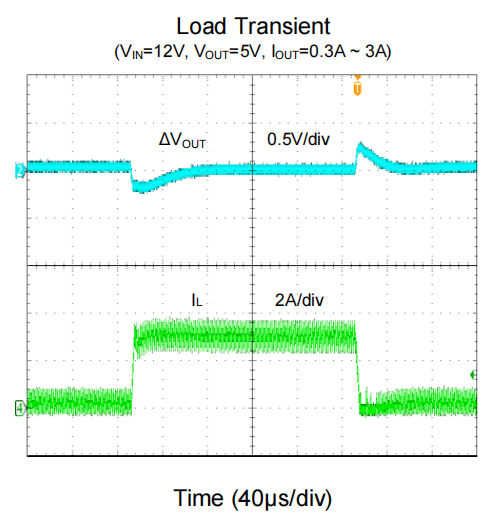

图3：突发3A大电流阶跃下的极速瞬态响应波形
亮点3：500kHz-2.5MHz可调频率，精准掌控EMI与布板体积
（1）突破性地支持开关频率外部无级可调（Adjustable Switching Frequency Range: 500kHz to 2.5MHz），工程师仅需改变一颗外部电阻，即可自由定义系统的工作节拍。
（2）在PCB空间极其受限的场景下，可将频率推高至2.5MHz极限运作，以最大幅度压缩外部储能电感和滤波电容的体积。
（3）面对严苛的电磁兼容（EMC/EMI）测试时，工程师可通过灵活降频或避开系统敏感频段，赋予电源底层架构极高的抗扰自由度。
亮点4：极速软启动与全面安全拦截，构筑底层硬件防火墙
（1）内部强制锁定1ms的精准软启动时间（Internal 1ms Soft-start），在设备开机瞬间让电流平滑爬升，彻底消除可能拉跨前端总线的致命浪涌电流。
（2）采用微秒级响应的逐周期峰值限流策略（Cycle-by-cycle Peak Current Limitation），时刻紧盯电流异动，将电感饱和失控的风险扼杀在摇篮中。
（3）集成完备的输出短路保护（Short Circuit Protection）与带自动恢复功能的热关断（Thermal Shutdown and Auto Recovery）机制，全天候守护大电流运作安全。
图4：SY8303A平滑顺畅的1ms硬核软启动波形
亮点5：TSOT23-8微型高密封装，直击热管理与空间软肋
（1）采用引脚排布极其科学紧凑的TSOT23-8微型贴片封装，在寸土寸金的高密网卡与工控主板上，为“宽压大电流”模块省下了惊人的物理占地。
（2）得益于内部一体化的高集成同步整流架构，彻底免去了外部大体积肖特基二极管的布板空间，使得整个电源系统的失效率呈指数级下降。
（3）在轻载工况下具备极佳的超低静态电流休眠特性（Low Quiescent Current），即使在待机状态，依然能保持卓越的能效转换比。

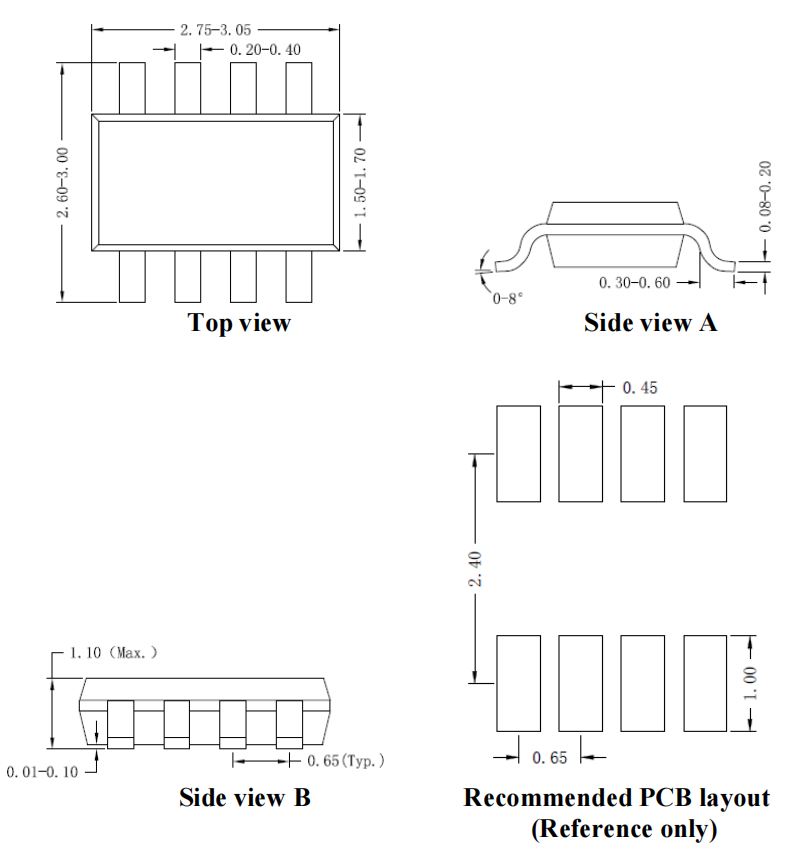

图5：SY8303A高密度TSOT23-8微型封装尺寸图
三、产品核心价值与定位
总体而言，SY8303A绝非一款简单的“降压转换器”，而是矽力杰针对超宽压输入、大电流高负载与空间极度受限场景，在40V工业级耐受、3A持续强驱、宽幅可调开关频率、全维保护逻辑、极微散热封装五大核心需求上做出的精准工程取舍，充分体现了矽力杰在高端电源管理芯片领域的深厚技术底蕴。
在实际应用中，该芯片尤其适用于工控主板、高吞吐量无线路由器、网络通讯节点以及各类对总线耐压与抗干扰能力要求极其苛刻的设备。
作为矽力杰一级代理商及华南地区最大的矽力杰代理商，佰祥电子不仅提供原装正品的SY8303A全系列芯片，更将持续结合客户的实际高频宽压产品应用场景，提供从器件选型、可调频率匹配设计、高频PCB Layout优化到系统级Debug的全方位技术支持，助力您的高端智能硬件产品在工业控制与网络通讯领域实现更高效、更可靠的落地。
随着电子设备不断向宽总线兼容、高算力大电流方向演进，兼顾高耐压、大功率与高频调节的电源管理芯片必将成为硬件设计的重中之重，而SY8303A无疑是当下工程师打破常规宽压降压布局天花板的王牌利器。
