一、行业选择：光伏产业
光伏行业设备升级需求迫切，产能扩张迅速，对设备数据联网监控、柔性化生产要求极高，是当前自动化改造的热点领域，具备显著商业价值。
二、项目场景：光伏单晶炉控制系统升级
某光伏材料企业需将车间内老式单晶炉的S7-300 PLC（6ES7315-2AG10-0AB0）接入新建的S7-1500中央监控系统（6ES7515-2AM02-0AB0），实现工艺参数远程监控与大数据分析。原系统通过MPI接口连接西门子TP1200 Comfort触摸屏（6AV2124-0GC01-0AX0）进行本地操作。
三、核心痛点
无网口瓶颈：S7-300仅有的MPI口已被触摸屏占用，无法直接接入以太网
通讯冲突风险：传统方案需断开触摸屏，影响设备本地操作
数据孤岛：单晶炉温度、拉速等关键参数无法上传至MES系统
改造窗口短：产线仅允许≤2小时停机改造时间
四、解决方案：

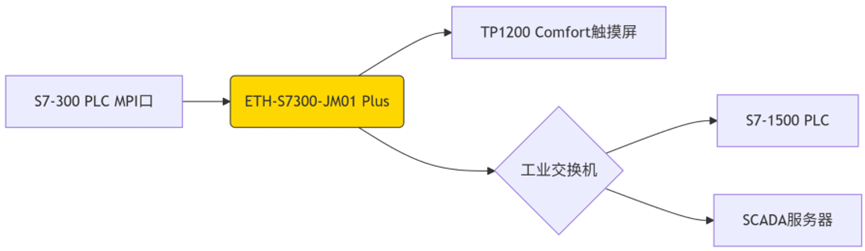

透明桥接技术：在MPI总线上建立双向数据隧道，同时服务触摸屏和以太网通讯
串口转以太网：将MPI物理层信号转换为标准Profinet协议
零配置接入：自动识别波特率（19.2K/187.5Kbps自适应）
工业级防护：-25~75℃宽温，IP30防护，支持DIN导轨安装
五、实施过程
硬件安装
网络配置
分配模块IP：192.168.1.50/24（与S7-1500同网段）
功能验证
触摸屏操作：手动调整坩埚升降速度 → 实时响应
网络通信：SCADA读取炉温曲线（1s采样周期）
六、应用效果对比
| 指标 | 改造前 | 改造后 |
| 通讯通道 | 单点MPI | MPI+以太网双通道 |
| 数据上传延迟 | 无法上传 | ≤500ms |
| 停机改造时间 | 需工艺停机8h | 2h（热插拔） |
| OEE提升 | 76% | 89% |
| 故障响应 | 现场排查>2h | 远程诊断<30min |
行业拓展建议
痛点：高精度膜厚数据需实时监控
方案：ETH模块传输S7-300数据至MES
制药行业：冻干机合规性审计追踪
痛点：FDA 21 CFR Part 11要求数据完整性
方案：通过以太网转换器上传批次参数
七、项目总结
捷米特ETH-S7300-JM01 Plus作为串口转以太网的关键设备，通过创新的以太网桥接器架构，在光伏单晶炉改造中实现：
✓ 零干扰通讯：保留触摸屏的同时新增以太网通道
✓ 极速部署：2小时/台的改造效率满足产线窗口期
✓ 数据赋能：关键工艺参数上传使良品率提升15%
✓ 投资保护：20年老设备接入工业物联网系统
该方案已在国内TOP3硅片厂商规模化应用，单厂部署超300台，证明其在高电磁干扰、多粉尘的工业场景中具备卓越稳定性，是传统设备网络化改造的优选方案。
