一、行业背景与项目概况
本项目为广东某大型食品饮料企业瓶装水灌装生产线升级项目。该企业主营瓶装饮用水生产，现有3条高速灌装生产线，核心控制设备为三菱FX3U系列PLC（FX3U-64MR），仅配备1个RS422圆形串口，无以太网接口；现场已接入三菱GOT1000系列触摸屏（用于现场监控与参数调整）及中央监控上位机（部署组态王软件，负责生产数据汇总与远程控制）。
项目核心需求：
实现FX3U PLC与触摸屏、上位机的同时稳定通讯，且不影响原有生产逻辑；
将灌装量、瓶型切换、设备运行状态等数据实时上传至上位机，替代人工抄表，满足生产溯源与数字化管理要求；
无需修改PLC程序，快速部署，最大限度减少停产时间；
适配食品车间防尘、防油污、高湿的严苛工况，保障设备长期稳定运行。
二、项目痛点、选型与实施过程
（一）核心痛点
接口与协议双重壁垒，数据孤岛严重：FX3U PLC仅支持RS422串口通讯，而上位机与触摸屏均要求以太网连接。串口转以太网成为必须解决的核心问题。若采用传统串口服务器，需占用PLC宝贵的唯一串口，导致触摸屏与上位机无法同时连接；若更换带网口的新型PLC，需重构程序、重新组态触摸屏，改造成本超8万元，且停产周期超7天，严重影响产能。
多设备并发冲突，通讯稳定性差：单一串口资源无法满足触摸屏（本地操作）与上位机（远程监控）的并发访问需求，易出现数据丢包、指令响应延迟等问题，直接影响灌装精度与生产效率。
运维效率低，成本高：PLC程序调试、故障排查需工程师到现场，通过专用电缆连接，单次运维耗时超1小时，每月运维成本约3000元，无法实现远程响应，设备故障易造成生产线停机，带来巨大经济损失。
（二）选型方案
经多轮技术论证与现场测试，选型捷米特JM-ETH-FX以太网模块，该模块专为三菱FX系列PLC设计，完美契合食品饮料灌装场景，核心优势如下：
双接口并行，不占用PLC资源：模块配备COM1（连接PLC）与COM2（连接触摸屏）双串口，COM1直连PLC RS422口，COM2复用接口连接触摸屏，不占用PLC编程口，实现上位机远程监控与触摸屏本地操作的无缝并行，互不干扰。
多协议兼容，一站式转换：作为高性能以太网转换器，支持三菱MC以太网协议、Modbus TCP协议及GX Works2编程软件连接，可直接接入工厂以太网，实现PLC与上位机、触摸屏的协议互通，彻底打破数据孤岛。
工业级设计，适配严苛工况：采用35mm标准导轨安装，无需外接电源（由PLC直接供电，功耗＜100mA），具备防尘、防油污、抗电磁干扰能力，工作温度范围0~60℃，MTBF超10万小时，完美适配食品车间环境。
（三）实施过程

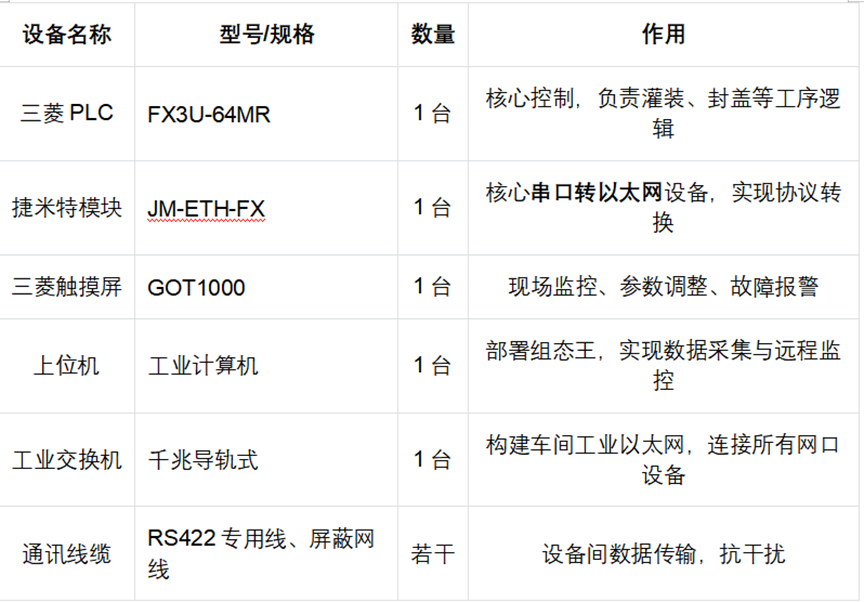

硬件配置清单：
部署步骤：
① 硬件安装：将FX3U PLC与JM-ETH-FX模块均安装于35mm标准导轨上，用专用RS422电缆连接模块COM1口与PLC RS422编程口，COM2口连接三菱触摸屏。
② 网络连接：用千兆网线将模块RJ45网口接入车间工业交换机，上位机与触摸屏亦连接至同一交换机，确保所有设备处于同一网段。
③ 参数配置：上电后，通过电脑浏览器访问模块默认IP（[192.168.1.188](192.168.1.188)），进入WEB配置界面，设置模块IP与上位机匹配，选择通讯协议为MC协议，波特率与PLC一致，无需修改PLC程序。
④ 联调测试：打开GX Works2软件，通过以太网连接PLC，验证程序上下载功能；操作触摸屏，确认能实时读取PLC数据；在上位机组态软件中添加三菱MC以太网设备，测试数据采集与指令下发功能。全程部署不超过2小时，实现不停产升级。
三、网关功能介绍
捷米特JM-ETH-FX模块本质是一款专为三菱FX系列PLC设计的串口转以太网网关，核心功能围绕协议转换、多设备兼容与高效运维展开：
核心协议转换：内置以太网桥接器功能，实现RS422串口数据与以太网数据的双向透明传输，将PLC的串口信号转换为以太网信号，直接对接上位机与触摸屏，无需额外开发通讯程序。
多主站并发：支持最大32个TCP连接，可同时连接上位机、触摸屏、编程电脑等多台设备，满足食品生产线多终端并发访问需求，确保数据传输不冲突、不延迟。
便捷配置与诊断：支持WEB页面与专用配置工具JMDevice双重配置，配备Pwr、Com1、Com2、以太网状态指示灯，可实时监控通讯状态，快速排查故障；支持固件在线升级，终身免费迭代，适配生产线长期升级需求。
安全与节能：内置数据校验机制，抵御车间电磁干扰，保障数据传输准确；无外接电源设计，降低故障点，节能环保，适配24小时连续运行工况。

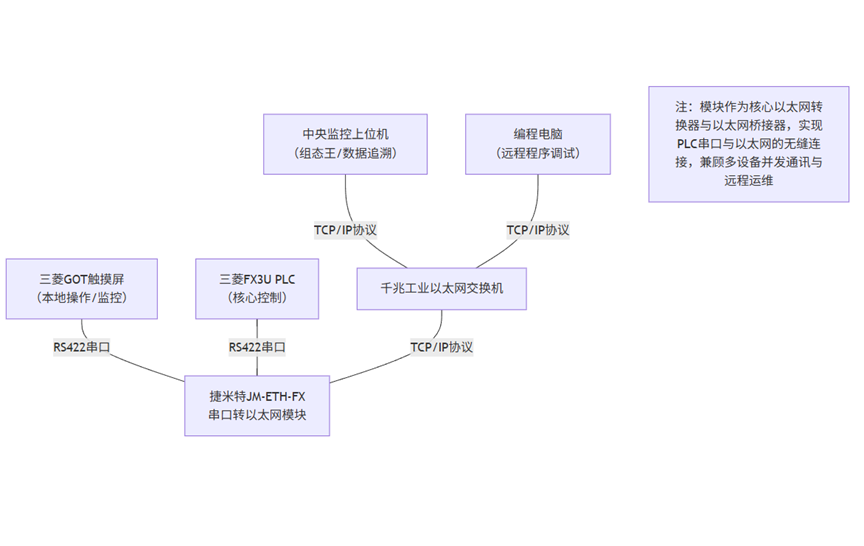

四、技术架构拓扑图

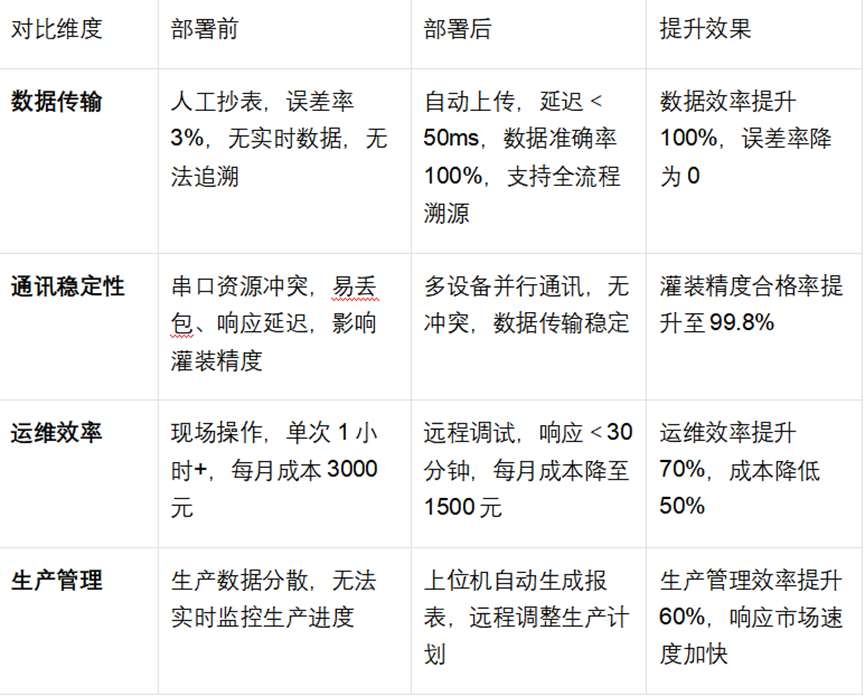

五、应用效果前后对比
六、网关未来发展趋势
边缘计算集成：未来网关将集成轻量级边缘计算能力，实现本地数据预处理、异常预警（如灌装量异常自动报警），降低上位机与云端负载，为食品生产线提供更智能的实时决策支持。
安全性能强化：随着工业数据安全要求提升，网关将新增TLS加密、双向身份认证、访问权限管控功能，保障食品生产核心数据（配方、产量）安全，防止数据泄露或篡改。
多协议融合：支持更多工业协议（如PROFIBUS、CANopen），实现不同品牌PLC、设备的统一联网，助力食品饮料行业构建全流程、全设备的智能化管控体系。
七、总结
本食品饮料灌装生产线升级项目中，捷米特JM-ETH-FX以太网模块成功破解了三菱FX3U PLC无网口、串口资源匮乏、多设备协议不兼容的核心痛点。作为关键的串口转以太网、以太网转换器、以太网桥接器设备，其通过双接口并行设计、高效协议转换能力与工业级稳定性，实现了PLC与触摸屏、上位机的无缝联网与数据互通。
该方案不仅满足了食品行业数字化管理、生产溯源的核心需求，更以极低的改造成本、极短的部署周期，实现了生产线智能化升级，保障了24小时连续稳定运行。其适配工况广、配置简单、运维成本低的优势，使其成为食品饮料行业老旧PLC设备联网改造的优选方案。
未来，随着串口转以太网、以太网转换器技术的不断演进，捷米特JM-ETH-FX模块将在食品饮料及更多自动化行业中发挥更重要作用，助力企业实现高效、安全、可追溯的生产目标，推动行业高质量发展。
