一、从 D/Q 轴原理看懂，为什么轴向磁通电机是清洁设备的更优选择？
在清洁设备、洗地机、商用刷盘驱动领域，轴向磁通无刷电机正快速替代传统径向电机。很多人只知道它 “扭矩大、效率高”，却不清楚背后的核心原理 —— 一切都源于D 轴与 Q 轴的协同控制。
商用洗地机刷盘的核心需求， D轴与Q 轴在其中发挥的作用
l 低速大扭矩起步：刷盘接触地面瞬间，摩擦阻力矩骤增，需 Iq 快速响应并输出峰值扭矩，避免转速跌落；
l 宽负载稳定运行：从清水地面到油污干结地面，负载变化范围宽，需 Id 与 Iq 动态匹配，维持效率最优；
l 高频启停与转速切换：清洁、抛光、边角处理多模式切换，要求矢量控制响应速度快，无明显转矩波动；
l 低损耗长续航：商用场景单次作业时间长，需全程保持高运行效率，降低发热与功耗。
二、搞懂：D 轴与 Q 轴，电机的 “磁场与动力双核心”
D轴与Q轴处于正交关系
D 轴与 Q 轴是电机矢量控制的正交坐标系，两者空间垂直、互不干扰：
D 轴：负责磁场控制（励磁、弱磁、去磁）；
直接作用于转子磁场，负责弱磁扩速、磁场定向控制，决定电机的最高转速与高速区稳定性；
Q 轴：负责转矩输出（动力、转速、负载）；
与气隙磁场相互作用产生电磁转矩，直接决定电机的负载能力与低速扭矩输出。
二者通过 id（D 轴电流）与iq（Q 轴电流） 的配比，决定电机的扭矩、效率、转速。
正常高效工况：id ＜ iq（转矩优先）
高速弱磁工况：id ＜ 0，iq ＞ 0（磁场削弱，提升转速）
异常工况：id ＞ iq（磁场过大，动力弱、发热高）
这组关系，直接决定了刷盘电机在清洁场景下的表现。
三、传统径向表贴式电机的 D/Q 轴控制局限
传统表贴式径向磁通无刷电机为隐极电机，其直轴电感 Ld 与交轴电感 Lq 近似相等（Ld≈Lq），电磁转矩仅由永磁转矩构成：
控制策略：

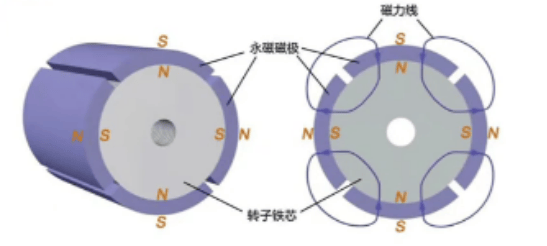

表贴式电机图
为简化控制，通常采用 Id=0 的控制方式，仅通过调节 Iq 输出转矩，D 轴无磁阻转矩贡献；
在刷盘工况下，表现为：
l 低速扭矩密度低，为满足刷盘起步需求，必须搭配减速箱放大扭矩，引入齿轮磨损、皮带打滑、传动效率损失（约 10%-15%）；
l 高速弱磁能力差，Ld≈Lq 导致弱磁扩速区间窄，抛光模式下转速提升受限；
l 负载适应性差，高负载下 Iq 被迫大幅提升，定子铜耗激增，效率快速下降，易出现过热保护。
根源就是：D 轴管磁场、Q 轴管动力，两者不帮忙。
四、轴向磁通电机凭什么更好？

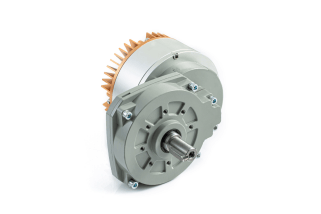

轴向磁通无刷电机为典型凸极同步电机，以“YS-AFBL-120-20-24”轴向磁通无刷刷盘电机为例
该产品采用6 对正负极（6 对极 / 12 极） 轴向磁场拓扑结构
内置式电机图
YS-AFBL-120-20-24
其盘式结构决定了直轴与交轴磁路磁阻差异显著，直轴电感远小于交轴电感（Ld << Lq），电磁转矩由两部分叠加构成：

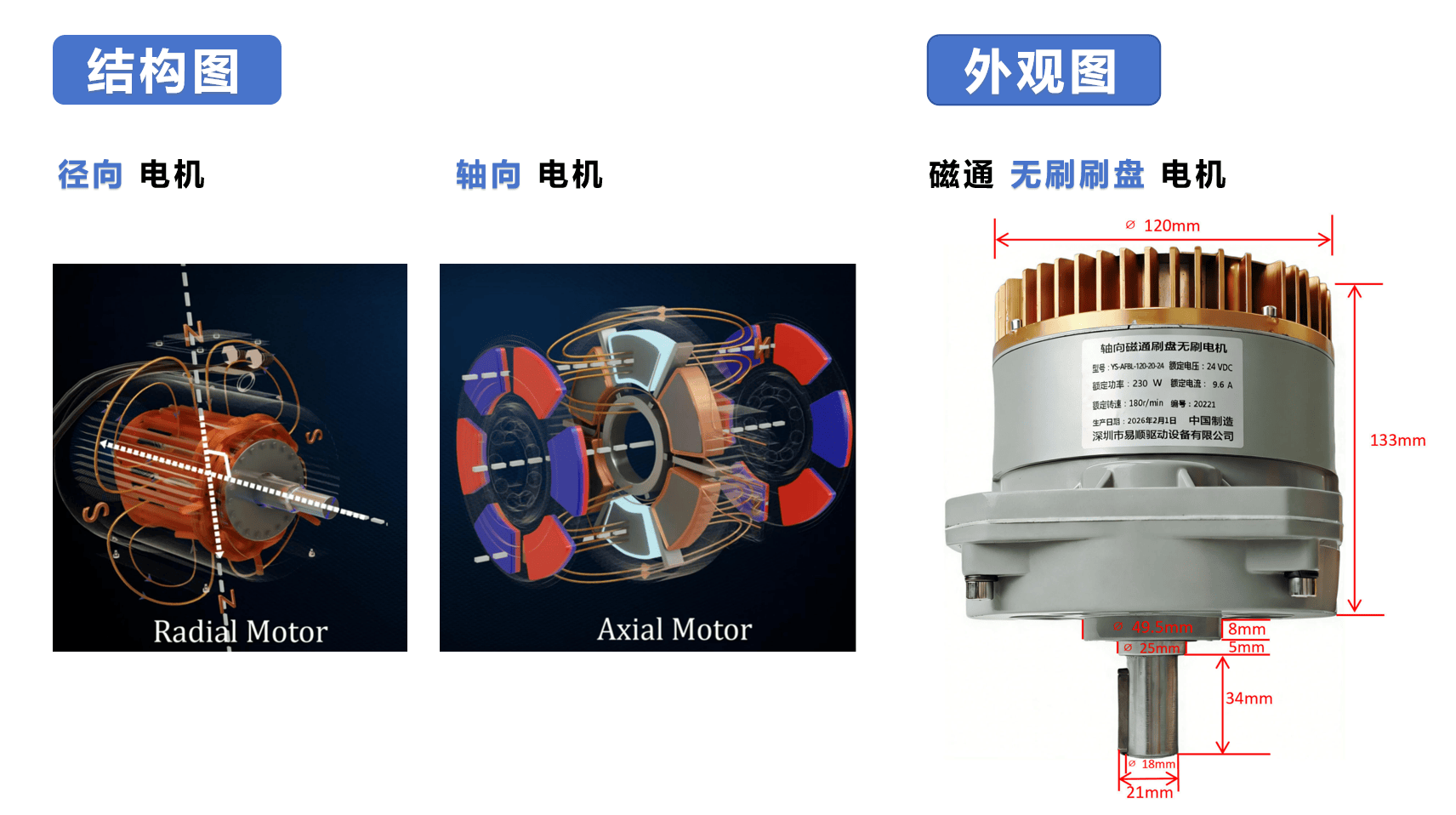

YS-AFBL-120-20-24内部结构
l 永磁转矩：由永磁体磁场与 Q 轴电流相互作用产生；
l 磁阻转矩：由 Ld 与 Lq 的差异，以及 D轴与Q 轴电流的协同作用产生，为电机额外提供约 30%-50% 的转矩增益。
五、硬件协同：6对极轴向磁场 、FOC驱动、1:10精密减速箱
6 对极 / 12 极，轴向磁通结构
l 轴向磁场分布均匀，Ld << Lq 强凸极特性
l 转矩脉动＜3%，运行安静、不抖不甩水
l 永磁转矩 + 磁阻转矩双输出，扭矩密度大大提升
内置驱动器
l FOC 矢量控制，D/Q 轴电流精准解耦
l 支持 MTPA 最大转矩电流比、深度弱磁、堵转保护
l 一体化设计，布线简单、抗干扰强、即装即用
标配 1:0 精密减速箱
l 减速比：i=1:10
l 扭矩放大 10 倍，适配重载刷洗、大摩擦地面
l 齿轮精度高、噪音低、磨损小、寿命长
l 与电机同轴一体化安装，传动效率＞95%
六、如何实现轴向磁通与 D/Q 轴最优策略的匹配？
洗地机刷盘属于低速大负载、频繁起停、偶尔高速的典型场景，YS-AFBL-20-24完美适配：
l 正常刷洗：id＜0，iq＞0，id＜iq → 扭矩最大、效率最高
l 高速抛磨：深度弱磁，id 大幅负值 → 转速提升、动力持续
l 制动回充：iq＜0，id 弱磁 → 刹车平稳
l 停机待机：id=0，iq=0 → 无损耗、不发热
简单来说:
轴向磁通无刷电机“YS‑AFBL‑120‑20‑24”的核心竞争力，源于其凸极电磁特性带来的 D/Q 轴深度协同控制能力。
Ld<<Lq 的结构优势，让电机在刷盘的低速大扭矩、宽负载、多模式工况下。
同时激活永磁转矩与磁阻转矩，D 轴管磁场、Q 轴管动力，双转矩直驱，实现扭矩密度、运行效率、长续航、可靠性的全面提升。
